Лечебно-профилактическая мягкая мебель
Патент 884687
Авторы
Лечебно-профилактическая мягкая мебель
Иллюстрации
Реферат

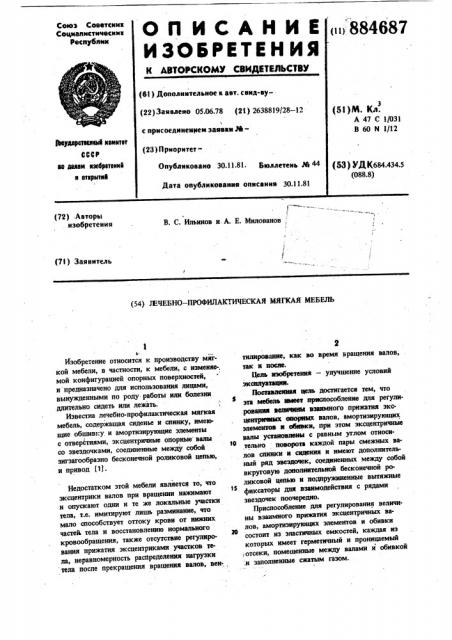

(72) Авторы изобретения
В. С. Ильинов и А. Е, Милованов (7I) Заявитель (54) УЧЕБНΠ— ПРОФИЛАКТИЧЕСКАЯ МЯГКАЯ МЕБЕЛЬ
Изобретение относится к производству мягкой мебели, в частности, к мебели, с изменяемой конфигурацией опорных поверхностей, и предназначено для использования лицами, вынужденными по роду работы или болезни .длительно сидеть или лежать.
Известна лечебно-профилактическая мягкая мебель, содержащая сиденье и спинку, имеющие обшивку и амортизирующие элементы с отверстиями, эксцентричные опорные валы со звездочками, соединенные между собой зигзагообразно бесконечной роликовой цепью, и привод (11.
Недостатком этой мебели является то, что эксцентрики валов при вращении нажимают и опускают одни и те же локальные участки тела, т.е. имитируют лишь разминание, что мало способствует оттоку крови от нижних частеь тела и восстановлению нормального кровообращения, также отсутствие регулирования прижатия эксцентриками участков тела, неравномерность распределения нагрузки тела после прекращения вращения валов, вентилироваиие, как во время вращения валов, так и после.
Цель изобретения — улучшение условий .Эксплуатации.
Поставленная цель досппается тем, что эта мебель имеет приспособление для регулировании вепичиим взаимного прижатия эксцентричных oll0pllMK валов, амортизирующих элементов и обивки, при этом эксцентричные валы установлены с равным углом относительно поворота каждой пары смежных валов спинки и сидения и имеют дополнительный ряд звездочек, соединенных между собой вкруговую дополнительной бесконечной роликовой цепью и подпружиненные вытяжные фиксаторы для взаимодействия с рядами звездочек поочередно. .Приспособление для регулирования величины взаимного прижатия эксцентричных валов, амортизирующих элементов и обивки состоит из эластичных емкостей, каждая из которых имеет герметищый и проницаемый отсеки, помещенные между валами и обивкон
;.и заполненные сжатым газом.
Герметичный и проницаемый отсеки каждой эластичной емкости соединены каналами е трехходовым краном, а проницаемые отсеки эластичных емкостей имеют отверстия, совпадающие с отверстиями.в амортизирующих элементах и обивке.
Сущность изобретения поясняется чертежами, На фиг. 1 изображено устройство, вид сверху; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 1; на фиг.5— эластичная емкость с отсекателями и схема ее подключения к источнику сжатого воздуха; на фиг. 6 — разрез à — Г на фиг. 1.
Лечебная мебель состоит иэ несущего карЪ каса 1, на котором смонтированы сиденье 2 и спинка 3, внутри которых установлены эксцентричные опорные валы 4 с некоторым углом aL = между направлениями эксцентриситетов каждой пары смежных валов 4, где И вЂ” количество валов спинки или сиденья (в данном случае И-б, а а(=60 ).
В каркасе 1 под сиденьем 2 смонтированы электродвигатель 5 и редуктор 6, кинематически связанные между собой клиноременной передачей 7. От редуктора 6 вращение может передаваться на ведущий вал 8 со звездочкой
9 посредством цепной передачи 10. Каждый из эксцентричных опорных валов 4 несет по две звездочки 11, образующие справа и слева ряды в сиденьи 2 и спинке 3. Один из рядов звездочек 11 охвачен кинематической связью в виде роликовой бесконечной цепи 12 зигзагообразно и имеет оттяжной ролик 13. Под действием цепи 12 эксцентри втые опорные валы 4 могут вращаться только в разные стороны (каждая пара смежных валов). Другой ряд звездочек 11 сиденья 2 и спищси 3 охвачен бесконечной роликовой цепью 14 вкруговую и имеет оттяжной ролик 15. Под действием цепи 14 эксцентричные опорные валы 4 могут вращаться только в одну сторону. Пары звездочек 11 посажены на опорные валы 4 жестко и чередуются с парами звездочек 11, которые соединены с валами
4 при помощи вытяжных фиксаторов 16 с плоскими пружинами 17, При помощи фиксаторов 16 может осуществляться переключение различных видов вращений опорных валов
4 от действия цепей 12 и 14. Мебель имеет также амортизирующие элементы 18 и обивку 19 со множеством мелких отверстий 20.
В сиденьи 2 и спинке 3 между эксцентричными опорнымп валами 4 и амортизирующими элементами 18 помещено приспособление для регулирования величины взаимного прижатия эксцентри с:ых валов, амортизирующих элементов и обивки, состоящее из эластичных емкостей 21 каждая из которых имеет
55 ричными опорными валами 4 под тем же углом с, под которым они были расположены при монтаже цепей 12 и 14, так как роликовая цепь 14 сохраняет постоянное расположение отверстий йод фиксаторы
16 в звездочках 11, а фиксаторы 16 ловят зти отверстия. При дальнейшей работе цепи
14 все эксцентричные опорные валы 4 вращаются в одну сторону и имитируют массажное движение, поглаживание. Так как фиксаторы 16 правой цепи 12 в это время вытянуты,,то под действием цепи 15 в это время происходит вращение в разные стороиы только звездочек правого ряда. Для включения вращения опорных валов 4 в разные стороны фиксаторы 16 левого ряда, звездочек 11 необходимо вытянуть, а фикса. торы 16 правого ряда опустить.
При включении обеих цепей 12 и 14 привод работать не может.
Регулирование интенсивности прижатия эксцентричных опорных валов 4 к амортизирующим элементам 18 производится величиной заполнения сжатым воздухом герметичных отсеков 22 эластичных емкостей 21. Интенсив884687
4 герметичный 22 и проницаемый 23 отсеки, помещенные между валами и обивкой. Эластичные емкости 21 закреплены в точках 24 и постоянно оттянуты пружинами 25, соеди5,пенными с емкостями 21 посредством сгереней 26. С помощью трехходового крана 27 сжатый воздух, например от магистрали транспортного средства, может поступать одновременно в герметичные отсеки 22 и проницаемые отсеки 23. Проницаемые отсеки 23 имеют отверстия, совпадающие с отверстиями
20 в амортизирующих элементах 18 и обивке 19. С помощью трехходового крана 27 сжатый воздух из герметичных отсеков 22 может поступать в проницаемые -отсеки 23 и далее. через отверстия 20 в амортизирующих элементах 18 и обивки 19 — в атмосферу.
Устройство работает следующим образом. го
От электродвигателя 5, редуктора 6 посредством передач 7 и 10 вращение передаегся валу 8 и далее посредством цепей 12 и 14 эксцентричным опорным валом 4.
Если вытянуты фиксаторы 16 по левому (по расположению сиденья) ряду звездочек
11, то опорные валы 4 вращаются в разные стороны и происходит имитация массажного разминания. Если фиксаторы 16 по левому ряду опущены, а вытянуты фиксаторы 16
Зо по правому (по расположению сиденья) ряду, то фиксаторы 16 сначала скользят но торцам звездочек 11 а после совпадения отверстий с фиксаторами под действием пружин 17, сцепляют звездочки 11 с эксцент5 884687 .. Ь
1 . Лечебно-профилактическая мягкая мебель, содержащая сиденье и спинку, имеющие обивку и амортизирующие элементы с отверt5 стиями, эксцентричные опорные валы со звездочками, соединешпае между собой зигзагообразно бесконечной рожковой цепью, и привод, отличающаяся тем,что, с целью улучшения условий эксплуатации, она имеет приспособление для регулирования величины взаимного прижатия эксцентричных опорных валов, амортизирующих элементов и обивки, при этом эксцентризме валы установлены с равным углом от всительно поворота каждой пары смежных валов спинки н сидения и имеют дополнительный ряд звездочек, соединенных между собой вкруговую дополнительной бесконечной роликовой цепью и подпружиненные вытяжные фиксаторы дпя взаимодействия с рядами звездочек поочередно.
2.Мебельпоп.1, отличающаяс я тем, что приспособление для регулирова. ння величины взаимного прижатмя эксцентричных валов, амортизирующих элементов и обивки состоит из эластичных емкостей, кехЗ5 дая нз которых имеет герметичный и проницаемый отсеки, помещенные между валами н обивкой н заполненные сжатым газом.
3, Мебель но п. 1 и 2, о т л и ч а ющ а я с я тем, что герметичный н пронипаеео мый отсеки каждой эластичной емкости соединены каналами с трехходовым краном, а проннцаемые ofñåêè эластичных емкостей имеют отверстия, совпадающие с отверстиями в амортизирующих элементах и обивке.
4S
Источники информации, принятые во внимание при экспертим
Источником сжатого воздуха может быть баллон, микрокомнрессор, подсоединенный к цриводу вращения, нли магистраль транспортного средства. Давление сжатого воздуха, подаваемого в отсеки, устанавливают опытным путем и при необходимости. регулируют, например редукционным клапаном.
Осуществляют несколько последовательных видов поглощения с помощью круговой передачи, для этого в звездочках 11 бесконечной цепи ставят по несколько раэноудапмных от центра вращения фиксаторов 16 н каждую группу включают поочередно, все остальные звездочки 11 должны соединяться с опорными валами 4 только при помощи фиксаторов 16 (жесткое соединение недопустимо).
Во избежание заклинивания и поломки привода илн передач в случае неверного их включения на ведущем валу 8 между звездочками 11 устанавливают предохранительную муфту.
Для обеспечения бесшумности работы механизмов мягкой мебели большинство деталей механизмов изготовляют из пластмасс, 1 а привод звукоизолирован.
Предлагаемая мягкая мебель позволит у водителей транспортных средств уменьшить утомляемость ягодщ и бедер путем улучшения кровообращения и уменьшения локализованного давления. Этот же, эффект набшодается у работников других профессий, связанных с длительным сиденьем (днспетчер, мапппшстка).
1. Патент С16А И 4017118, кл. А47 С 3/00, 1977. ность вентиляции регулируется величиной по- Пользуясь такой мебелью, болъйые, не спо. дачи воздуха и проннцаемые отсеки 23 элас- собные к самостоятельной ходьбе, а большую тичной емкости 21 нх герметичных отсеков .часть времени проводящие сидя, получат возФ
22 нли же непосредственно or источника можность эффективно проводить профилактисжатого воздуха. 5 ку пролежней, сочетая вынуждвнность своего
Эксцентричные опорные валы 4 устанавли- положения с лечением (массаж азрацяя). Это
ggpo еа
«вают и под углом сх-= — тг- нли 01 = - позволит снизить затраты на лечение пролежней но в этих случаях при вращении опорных .и других растройств. валов 4 в одну сторону прн помощи цепи
4 He a непрерывная бегущая и, следовательно, имитируется прерывистое
/ поглощение.
Применяют любой другой привод вращения валов (гидравлический, пневматический), в зависимости от места применения мягкой . мебели.
884687
