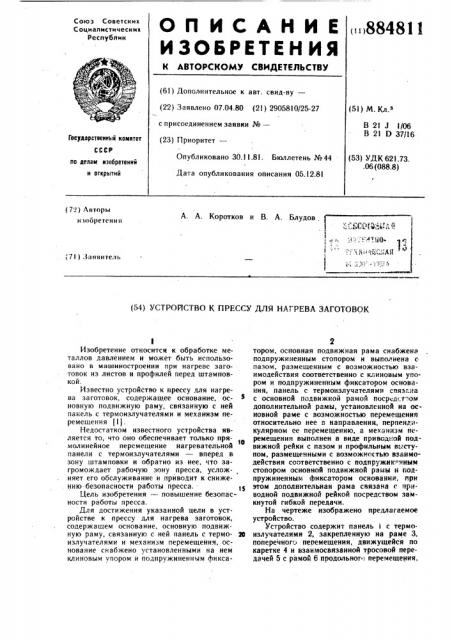

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ()884811
li
« г (6l) Дополнительное к авт. саид-ву— (22) Заявлено 07.04.80 (21) 2905810/25-27 (51) М. Кл.а с присоединением заявки №вЂ”
В 2! J !/06
В 21 D 37/!6
Гоеударстееннык комитет (23) Приоритет—
СССР
Опубликовано 30.! 1.81. Бюллетень № 44
Дата опубликования описания 05.12.81 (53) УДК 621.73..06 (088.8) / по делам изобретений и открытий (72) Авторы изобретен и и
А. А. Коротков и В. А. Блудов
::.;:4ТЫО1 .):
j, - ...„,...„„,.1 !д ! )
Ъ (71) Заявитель (54) УСТРОЙСТВО К ПРЕССУ ДЛЯ НАГРЕВА ЗАГОТОВОК
Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении при нагреве заготовок из листов и профилей перед штамповкой.
Известно устройство к прессу для нагрева заготовок, содержашее основание, основную подвижную раму, связанную с ней панель с термоизлучателями и механизм перемешения !1j.
Недостатком известного устройства является то, что оно обеспечивает только прямолинейное перемещение нагревательной панели с термоизлучателями — вперед в зону штамповки и обратно из нее, что загромождает рабочую зону пресса, усложняет его обслуживание и приводит к снижению безопасности работы пресса.
Цель изобретения — повышение безопасности работы пресса.
Для достижения указанной цели в устройстве к прессу для нагрева заготовок, содержашем основание, основную подвижную раму, связанную с ней панель с термо- 20 излучателями и механизм перемещения, основание снабжено установленными на нем клиновым упором и подпружиненным фикса2 тором, основная подвижная рама снабжеьа подпружиненным стопором н выполнена с пазом, размещенным с возможностью взаимодействия соответственно с клиновым упором и подпружиненным фиксатором основания, панель с термоизлучателями связана с основной подвижной рамой поср д:том дополнительной рамы, установленной на основной раме с возможностью перемещения относительно нее п направлении, перпендикулярном ее перемещению, а мех" íèçì перемещения выполнен в виде приводиoII подвижной рейки с пазом и профильным выступом, размещенными с возможностью взаимодействия соответственно с подпружмк иным стопором основной подвижной рамы и подпружиненным фиксатором основания, при этом дополнительная рама связана с приводной подвижной рейкой посредством замкнутой гибкой передачи.
На чертеже изображено предлагаемое устройство.
Устройство содержит панель с термоизлучателями 2, закрепленную на раме 3, поперечного перемещения, движущейся по каретке 4 и взаимосвязанной тросовой передачей 5 с рамой 6 продольног перемещения, 884811 приводимой в движение об цим приводом 7.
На раме продольного перемещения расположен подпружиненный стопор 8, входящий в паз 9 рейки 10 и взаимодействующий с установленным на основании 11 клиновым упором 12 в крайнем выдвинутом положении рамы 6, стопоряшейся в этом положении закрепленным на основании 11 фиксатором 13, заходящим в паз 14 рамы 6 продольного перемешения и взаимодействуюшим при перемешении с профильным выступом 15, предусмотренным на рейке 10.
Устройство работает следуюгцим образом
При включении привода 7 зубчатая рейка
10 через подпружиненный стопор 8, входяший в паз 9 рейки движет раму б продольного перемешения, вместе с ней каретку 4 с рамой 3 поперечного перемещения и закрепленную на ней панель 1 с термоизлучателями 2. Такое движение осуществляется до тех пор, пока подпружиненный стопор 8, надвигаясь на клиновой упор 12, освободит из зацепления с рамой б продольного перемещения зубчатую рейку .10.
При этом рама 6 продольного перемещения в свою очередь застопорится входящим в паз 14 фиксатором 13, установленным на основании 11. Зубчатая рейка 10, освободившись из зацепления с рамой б продольного перемешения и двигаясь далее через связанную с ней тросовую передачу 5 выдвигает раму 3 поперечного перемещения и закрепленную на ней нагревательную панель 1 с термоизлучателями 2 в зону штамповки, после чего концевой выключатель (не показан) отключает привод 7. При включении обратного хода зубчатая рейка 10 вначале через тросовую передачу 5 передвигает в исходное положение раму 3 поперечного перемещения. Рейка О, двигаясь далее, закрепленным на ней профильным выступом 15 выводит фиксатор 3 из зацепления с рамой б продольного перемегцения в пазу 14 и naëåå движется вместе с ней до остановки в исходном положении (до момента отключения привода 7).
Использование предлагаемого устройства для нагрева заготовок позволяет повысить безопасность работы обслуживаемого им пресса.
Формула изобретения
Устройство к прессу для нагрева заготовок, содержащее основание, основную подвижную раму, связанную с ней панель с .термоизлучателями и механизм перемешения, отличающееся тем, что, с целью повышения безопасности работы пресса, осноis ванне снабжено установленными на нем клиновым упором и подпружиненным фиксатором, основная подвижная рама снабжена подпружиненным стопором и выполнена с пазом, размешенным с возможностью взаимодействия соответственно с клиновым упором и подпружиненным фиксатором основания, панель с термоизлучателями связана с основной подвижной рамой посредством дополнительной рамы, установленной на основной раме с возможностью перемещения относительно нее в направлении, перР5 пендикулярном ее перемещению, а механизм перемещения выполнен в виде приводной подвижной рейки с пазом и профильным выступом, размешенными с возможностью взаимодействия соответственно с подпружинен30 ным стопором основной подвижной рамы и подпружиненным фиксатором основания, при этом дополнительная рама связана с приводной подвижной рейкой посредством замкнутой гибкой передачи.
35 Источники информации принятые во внимание при экспертизе
1. Авторское свидетельство СССР по заявке М 2689474/25-27 кл. В 21 J 1/06, В 2! D 37/16, 29.11.78.
