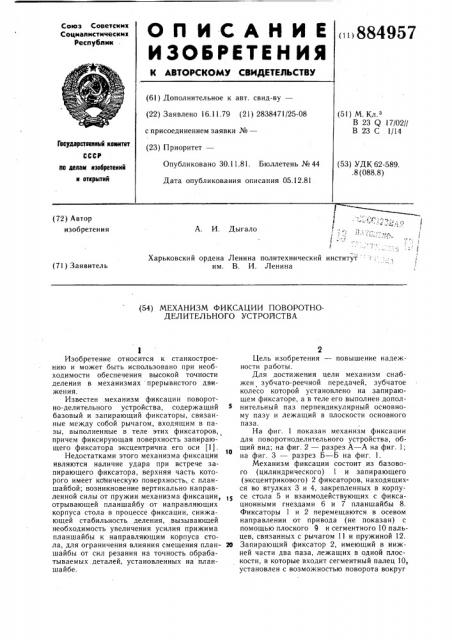

Харьковский ордена Ленина политехнический институт им. В. И. Ленина (71) Заявитель (54) МЕХАНИЗМ ФИКСАЦИИ ПОВОРОТНОДЕЛИТЕЛЬНОГО УСТРОЛСТВА
Изобретение относится к станкостроению и может быть использовано при необходимости обеспечения высокой точности деления в механизмах прерывистого движения.
Известен механизм фиксации поворотно-делительного устройства, содержащий базовый и запирающий фиксаторы, связанные между собой рычагом, входящим в пазы, выполненные в теле этих фиксаторов, причем фиксирующая поверхность запирающего фиксатора эксцентрична его оси (1).
Недостатками этого механизма фиксации являются наличие удара при встрече запирающего фиксатора, верхняя часть которого имеет кот1ическую поверхность, с планшайбой; возникновение вертикально направленной силы от пружин механизма фиксации, отрывающей планшайбу от направляющих корпуса стола в процессе фиксации, снижающей стабильность деления, вызывающей необходимость увеличения усилия прижима планшайбы к направляющим корпуса стола, для ограничения влияния смещения планшайбы от сил резания на точность обрабатываемых.деталей, установленных на планшайбе.
Цель изобретения — повышение надежности работы.
Для достижения цели механизм снабжен зубчато-реечной передачей, зубчатое колесо которой установлено на запирающем фиксаторе, а в теле его выполнен дополнительный паз перпендикулярный основному пазу и лежащий в плоскости основного паза.
На фиг. 1 показан механизм фиксации для поворотноделительного устройства, об10 щий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.
Механизм фиксации состоит из базового (цилиндрического) 1 и запирающего (эксцентрикового) 2 фиксаторов, находящихся во втулках 3 и 4, закрепленных в корпусе стола 5 и взаимодействующих с фиксационными гнездами 6 и 7 планшайбы 8.
Фиксаторы 1 и 2 перемещаются в осевом направлении от привода (не показан) с помощью плоского 9 и сегментного 10 пальцев, связанных с рычагом 11 и пружиной 12.
20 Запирающий фиксатор 2, имеющий в нижней части два паза, лежащих в одной плоскости, в которые входит сегментный палец 10, установлен с возможностью поворота вокруг
884957 своей оси от рейки 13, расположенной в корпусе стола 5, и зубчатого колеса 14, уста и>пленного на фиксаторе 2.
Работает механизм фиксации для поворотно-делительных устройств следующим образом.
B конце поворота планшайбы 8 на определенный угол привод (не показан) освобождает рычаг 11, который под действием пружины 12 через плоский 9 и сегментный 10 пальцы, сопряженные беззазорно с базовым 1 и запираюшим 2 фиксаторами, вводит последние в фиксационные гнезда 6 и 7.
В силу того, что имеет место действие инерционных сил, планшайба 8 в конце поворота несколько смещается относительно базового фиксатора 1, при этом последний войдет в фиксационное гнездо 6 без трения.
Расстояния между осями фиксаторов 1 и осями отверстий под фиксационные гнезда 6 равны, а фиксатора 2 и осями отверстий под гнезда 7 смещены друг относительно друга на величину е в радиальном направлении. Зазор между запирающим фиксатором 2 и фиксационным гнездом 7 обеспечивается цилиндрической эксцентрично расположенной верхней частью фиксатора 2. По окончании перемещения фиксаторов 1 и 2, рейка 13, двигаясь поступательно, поворачивает запирающий фиксатор 2 и, воздействуя на планшайбу 8, подводит последнюю к базовому фиксатору I. Перед началом расфиксации рейка 13 разворачивает запирающий фиксатор 2, снижая натяг в системе, освобождает базовый фиксатор 1, после чего рычаг 11 с помощью пальцев 9 и 10 выводит одновременно оба фиксатора I и 2 из фиксационных гнезд 6 и 7. При этом износ рабочих поверхностей базового фикса5 тора 1 отсутствует, снижается усилие на приводе, что обеспечивает высокую стабильность деления.
Технико-экономические преимущества данного механизма фиксации по сравнению с известным заключаются в повыше1О нии надежности с сохранением высокой стабильности деления.
Формула изобретения
Механизм фиксации поворотно-делительного устройства, содержащий базовый и запирающий фиксаторы, связанные между собой рычагом, входящим в пазы, выполненные в теле этих фиксаторов, причем фиксирующая поверхность запирающего фиксатора эксцентрична его оси, отличающийся тем, что, с целью повышения надежности, механизм снабжен зубчато-реечной передачей, зубчатое колесо которой установлено на запираюшем фиксаторе, а в теле этого фиксатора выполнен дополнительный паз, перпендикулярный основному, и лежащий в плоскости основного паза.
