Реферат



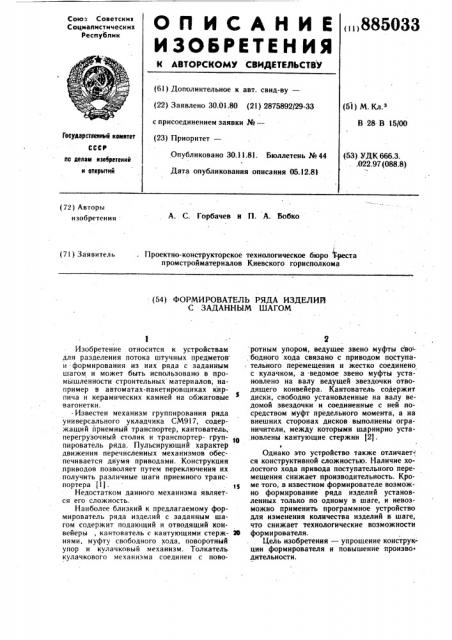

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗЬБРЕТЕ Н Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.01.80 (21) 2875892 29-33 с присоединением заявки №вЂ” (23) Приоритет—

«51) М.К .

В 28 В 15/00

Гееудерственный немнтет (53) УДК 666.3. ..022.97 (088.8) СССР

Опубликовано 30.11.81. Бюллетень № 44 ло делам нзебретеннй н еткрытий

Дата опубликования описания 05.12.81 (72) Авторы изобретения

А. С. Горбачев н П. А. Бобко

Проектно-конструкторское технологическое бюро береста промстройматериалов Киевского горисполкома (71) Заявитель (54) ФОРМИРОВАТЕЛЬ РЯДА ИЗДЕЛИИ

С ЗАДАННЫМ ШАГОМ

Изобретение относится к устройствам для разделения потока штучных предметов и формирования из них ряда с заданным шагом и может быть использовано в промышленности строительных материалов, например в автоматах-пакетировщиках кирпича и керамических камней на обжиговые вагонетки.

Известен механизм группирования ряда универсального укладчика СМ9!7, содержащий приемный транспортер, кантователь, перегрузочный столик и транспортер- группирователь ряда. Пульсирующий характер движения перечисленных механизмов обеспечивается двумя приводами. Конструкция приводов позволяет путем переключения их получить различные шаги приемного транспортера (1) .

Недостатком данного механизма является его сложность.

Наиболее близкий к предлагаемому формирователь ряда изделий с заданным шагом содержит подающий н отводящий конвейеры, кантователь с кантующими стержнямн, муфту свободного хода, поворотный упор и кулачковый механизм. Толкатель кулачкового механизма соединен с пово2 ротным упором, ведущее звено муфты сао, бодного хода связано с приводом поступа: тельного перемещения и жестко соединено с кулачком, а .ведомое звено муфты установлено на валу ведущей звездочки отводящего конвейера, Кантователь содержит диски, свободно установленные на валу ведомой звездочки и соединенные с ней посредством муфт предельного момента, а на внешних сторонах дисков выполнены ограничители, между которыми шарнирно установлены кантующие стержни (2j. е

Однако это устройство также отличает ся конструктивной сложностью. Наличие холостого хода привода поступательного перемещения снижает производительность. Кроме того, в известном формирователе возможно формирование ряда изделий установленных только по одному в шаге, и невозможно применить программное устройство для изменения количества изделий в шаге, что снижает технологические возможности

26 формирователя.

Цель изобретения — упрощение конструкции формирователя и повышение произво» дительности.

885033

Указанная цепь достигается тем, что формирователь ряда изделий с заданным шагом, содержащий подающий и отводящий конвейеры, установленную на ведущем валу отводящего конвейера обгонную муфту и привод поступательного перемещения, снабжен дополнительной обгонной муфтой, установленной на ведущем валу подающего конвейера, при этом ведущее звено обгонной муфты подающего конвейера кинематически связано с ведущим звеном обгонной муфты. отводящего конвейера.

Кроме того, с целью расширения технологических возможностей формирователя, привод поступательного перемещения снабжен программным устройством изменения величины хода привода. 15

На фиг. 1 изображен формирователь ряда изделий, общий вид; на фиг. 2 -- разрез

А — -Л на фиг. 1.

Формирователь содержит подающий конвейер l с приводом 2 и отводящий конвейер .3. Оба конвейера выполнены в виде гибких бесконечных цепей. Цепи подающего конвейера выполнены с упорами 4. На ведущих валах 5 и 6 каждого из конвейеров жестко посажены звездочки 7 и 8 и ведомые звенья обгонных муфт 9 и 10, ведущие звенья которых зубчатой передачей 11 связаны между собой, а рычагом 2 — со штоком гидроцилиндра 13, соединенного с программным устройством 14.

Управление приводом 2 и программным устройством 14 осуществляется датчиком З0

15,. установленным в зоне сплошного потока изделий, перемещаемых по столу 16. Стол

16 может быть выполнен в виде рольганга тогда цепи подающего конвейера могут быть без упоров 4.

Формирователь работает следующим образом.

Сплошной поток изделий, перемещаясь с подающего конвейера 1 на стол 16, воздействует на датчик 15, при этом отключается привод 2 подающего конвейера и 4О включается ход вперед гидроцилиндра 13 через программное устройство 14. При перемещении штока гидроцилиндра вперед муфта 9 при помощи рычага 12 совершает рабочий ход, а муфта 10, связанная с муфтой 9 зубчатой передачей !1, совершает свободный ход. При этом ведущие звездочки 7 отводящего конвейера 3 поворачиваются на заданный угол и изделие вместе с цепями отводящего конвейера перемещается на определенный шаг.

При ходе штока гидроцилиндра назад осуществляется свободный ход муфты 9 и одновременно рабочий ход муфты 10. При этом поворачиваются иа .заданный угол ведущие звездочки 8 подающего конвейера 1 и изделия перемещаются упорами 4 со стола 16 на неподвижный отводящий конвейер 3.

Далее цикл формирования ряда изделий с заданным шагом повторяется.

В соответствии с задаваемой программой величина хода штока гидроцилиндра меняется, При увеличении хода штока соответственно увеличивается ход цепи конвейеров, и тогда подающий конвейер передает на отводящий конвейер не одно изделие,,а группу изделий и формируется ряд групп изделий с заданным шагом.

Предложенное устройство отличается от известного простой конструкцией. Кроме того, формирователь имеет более широкие технологические возможности. формула изобретения

1. Формирователь ряда изделий с заданным шагом, содержащий подающий и отводящий конвейеры, установленную на ведущем валу отводящего конвейера обгонную муфту и привод поступательного перемещения, отличающийся тем, что, с целью упрощения конструкции и повышения производительности, он снабжен дополнительной обгонной муфтой, установленной на ведущем валу подающего конвейера, при этом ведущее звено обгонной муфты подающего конвейера кинематически связано с ведущим звеном обгонной муфты отводящего конвейера, 2. Формирователь по п. 1, отличающийся тем, что, с целью расширения технологических воэможностей, привод поступательного перемещения снабжен программным устройством изменения величины хода привода.

Источники информации, принятые во внимание при экспертизе

1. Роговой М. И. и др. Оборудование для комплексной механизации производства стеновой керамики. М., «Машиностроение», 1964, с. 142 — 143.

2. Авторское свидетельство СССР № 622678, кл. В 28 В 15/00, 1974.
