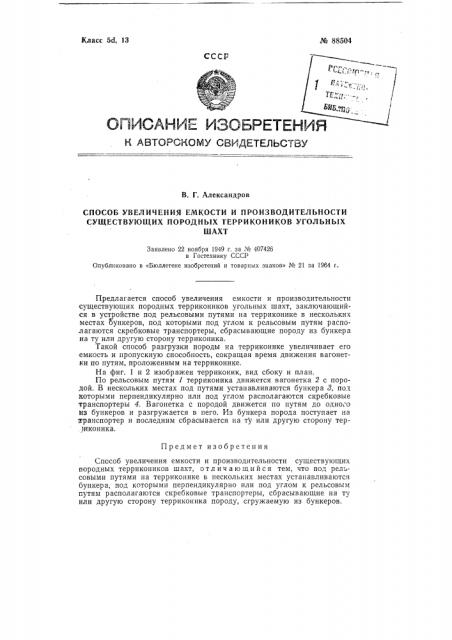

№ 88504
Класс 5d, 13
СССР
В. Г. Ал ександро в
СПОСОБ УВЕЛИЧЕНИЯ ЕМКОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ
СУЩЕСТВУЮЩИХ ПОРОДНЫХ ТЕРРИКОНИКОВ УГОЛЬНЬ!Х
ШАХТ
Заявлено 22 ноября 1949 г. за № 407426 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 21 за 1964 т
Предлагается способ увеличения емкости и производительности существующих породных террикоников угольных шахт, заключающийся в устройстве под рельсовыми путями на терриконике в нескольких местах бункеров, под которыми под углом к рельсовым путям распо.лагаются скребковые транспортеры, сбрасывающие породу из бункера на ту или другую сторону терриконика.
Такой способ разгрузки породы на терриконике увеличивает его емкость и пропускную способность, сокращая время движения вагонетки по путям, проложенным на терриконике.
На фиг. 1 и 2 изображен терриконик, вид сбоку и план.
По рельсовым путям 1 терриконика движется вагонетка 2 с породой. В нескольких местах под путями устанавливаются бункера д, под которыми перпендикулярно илн под углом располагаются скребковые транспортеры 4. Вагонетка с породой движется по путям до одно;о из бункеров и разгружается в него. Из бункера порода поступает на транспортер и последним сбрасывается на ту или другую сторону тер)иконика.
Предмет изобретения
Способ увеличения емкости и производительности существующих породных террикоников шахт, отличающийся тем, что под рельсовыми путями на терриконике ь нескольких местах устанавливаются бункера, под которыми перпендикулярно или под углом к рельсовым путям располагаются скребковые транспортеры, сбрасывающие на ту или другую сторону терриконика породу, сгружаемую из бункеров. № 88504
Фиг 1
