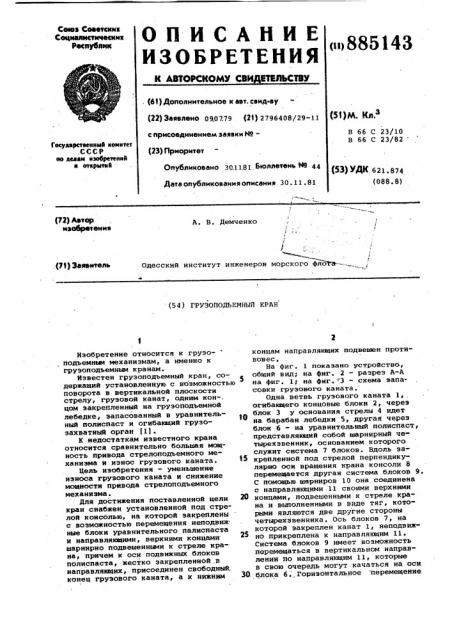

ОПИСАНИЕ
ИЗОЬРЕтЕНИЯ ""88514З к автовскомю сви атильствю (е1) Дополнительное к авт. саид-ву (22) Заявлено 090779 (2! ) 2796408/29-11 (51) М
В 66 С 23/10
В 66 С 23/82 с присоединением заявки H9(23) Приоритет
Гесуя&аетвенный яеимтет.СССР яо делан изобретения в открытий
Опубликовано 30.1181 Бюллетень ИВ 44
Дата опубликования описания 30. 11. 81 (53) УДК 621 ° 874 (088. 8) (72) Автор иаабретеиия
A. В. Демченко ф
Одесский институт инженеров морского флота --,„.. (У1) Заявитель (54) ГРУЗОПОДЬЕМНЫЙ КРАН
Изобретение относится к грузоподъемным механизмам, а именно к грузоподъемным кранам.
Известен грузоподъемный кран, содержащий установленную с возможностью поворота в вертикальной плоскости стрелу, грузовой канат, одним кон-. цом закрепленный на груэоподъемной лебедке, запасованный в уравнительный полиспаст и огибающий грузозахватиый орган (1).
K недостаткам известного крана относится сравнительно большая мощность привода стрелоподъемного механизма и износ грузового каната.
Цель. изобретения — уменьшение износа грузового каната и снижение мощности привода стрелоподъемного механизма.
Для достижения поставленной цели кран снабжен установленной под стрелой консолью, на которой закреплены с воэможностью перемещения неподвиж ные блоки уравнительного палисласта и направляющими, верхними концами шарнирно подвешенными к стреле крана, причем к оси подвижных блоков полиспаста, жестко закрепленной в направляющих, присоединен свободный, конец грузового каната, а к нижним концам направлякщих подвешен противовес.
На фиг. 1 показано устройство, общий вид; на фиг. 2 — разрез A-A на фиг. 1; на фиг."3 - схема запасовки грузового каната.
Одна ветвь грузового каната 1, огибающего концовке блоки 2, через блок 3 у основания стрелы 4 идет на барабан лебедки 5, другая через блок 6 - на уравнительный полиспаст, представляющий собой шарнирный четырехзвенник, основанием которого служит система 7 блоков. Вдоль закрепленной под стрелой перпендикулярно оси вращения крана консоли 8 перемещается другая система блоков 9.
С помощью шарниров 10 она соединена с направляющими 11 своими верхними
20 концами, подвешенными к стреле крана и выполненными в виде тяг, которыми являются две другие стороны четырехзвенника. Ось блоков 7, на которой закреплен канат 1, неподвижно прикреплена к направлякщим 11.
Система блоков 9 имеет возможность перемещаться в вертикальном направлении по направляющим ll, которые
s свою очередь могут качаться на оси
30. блока 6. Горизонтальное перемещение
885143 системы блоков 9 осуществляется за счет горизонтальной составляющей Т веса груза 12, вызванной отклонением груза 12 от вертикали
T = Q-tg oL где Q — - вес груза;
oL - угол отклонения направляющих 11 от вертикали. Сила Т в свою очередь зависит от сопротивления трения в консоли 8 шарнира 10 и от веса груза на грузовой подвеске. Консоль 8 представляет © собой две балки швеллерного сечения.
Ось блоков 9 имеет возможность перемещаться вертикально по направляющим ll и горизонтально по консоли 8, к грузовому канату подвешена грузо- 15 вая подвеска 13 а к стреле 4 присоединена тяга 14 механизма изменения вылета стрелы, которая шарнирно закреплена на стреле 4.
Устройство работает следующим 26 образом.
Система блоков 7 прикреплена к направляющим ll. При уменьшении вылета стрелы тяги перемещаются в вертикальном направлении, сближая блоки 7 с консолью 8, вытравливая количество грузового каната равное разности высот подъема концевых блоков 2 на стреле 4,при увеличении: вылета — блоки расходятся.
Предлагаемое устройство позволяет ЗО устранить перекатывание каната по блокам уравнительного полиспаста при подъеме и опускании груза и обеспечить горизонтальное перемещение груэа при изменении вылета стрелы, что приводит к увеличению срока службы канатов и повышению эффективности использования мощности двигателя механизма изменения вылета стрелы. формула изобретения
Грузоподъемный кран, содержащий установленную с воэможностью-.поворота в вертикальной плоскости стрелу, грузовой канат, ;одним концом закрепленный на груэоподьемной лебедке, запасованный в уравнительный полиспаст и огибающий грузозахватный орган, отличающийся тем, что, с целью уменьшения износа грузового каната и снижения мощности привода стрелоподъемного механизма, кран снабжен установленной под стрелой консолью, на которой закреплены с воэможностью перемещения неподвижные блоки уравнительного полиспаста, и направляющими, верхними концами шарнирно подвешенными к стреле крана, причем к оси подвижных блоков полиспаста, жестко закрепленной в направляющих, присоединен свободный конец грузового каната, а к нижним концам направляющих подвешен противовес.
Источники информации, принятые во внимание при экспертизе
1. Ерофеев Н.И. Портальные краны.
Л., Морской транспорт, 1962, с. 137, рис. 74.
