Укрытие алюминиевого электролизера с обожжеными анодами

Укрытие алюминиевого электролизера с обожжеными анодами

Иллюстрации

Показать все

Реферат



Союз Советскик

Социапистическик

Реснубпии

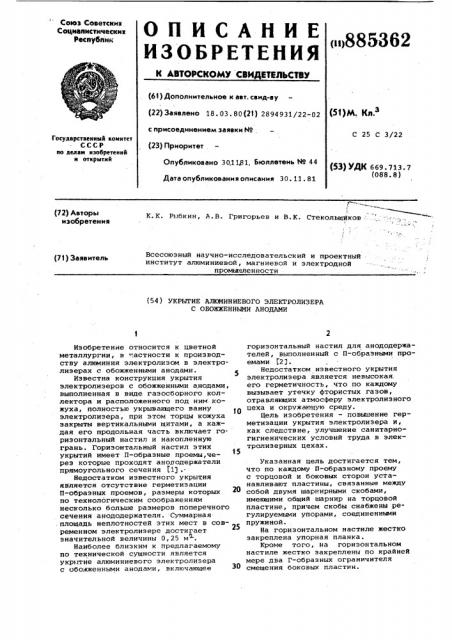

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) Заявлено 18. 03. 80 (21) 2894931/22-02 (5 М. К и с присоединением заявки H

С 25 С 3/22

Государствеиимй комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30,11р1. Бюллетень Hо 44

Дата опубликования описания 30. 11. 81 (53) УДК 669.713.7 (08 8. 8) 4 с (72) Авторы изобретения

К.К. Рыбкин, А.В. Григорьев и В.К. Стекольщиков

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (71) Заявитель (54) УКРЫТИЕ АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА

С OBOKKEHHblMH АНОДАМИ

Изобретение относится к цветной металлургии, в частности к производству алюминия электролизом в электролизерах с обожженными анодами.

Известна конструкция укрытия электролизеров с обожженными анодами, выполненная в виде газосборного коллектора и расположенного под ним.кожуха, полностью укрывающего ванну электролизера, при этом торцы кожуха закрыты вертикальными щитами, а каждая его продольная часть включает го- ризонтальный настил и накопленную грань. Горизонтальный настил этих укрытий имеет П-образные проемы,через которые проходят анододержатели прямоугольного сечения (1) ..

Недостатком известного укрытия является отсутствие герметизации

П-образных проемов, размеры которых по технологическим соображениям несколько больше размеров поперечного сечения анододержателя. Суммарная . площадь неплотностей этих мест в современном электролизере достигает значительной величины 0,25 м .

Наиболее близким к предлагаемому по технической сущности является укрытие алюминиевого электролизера с обожженными анодами, включающее горизонтальный настил для анододержателей, выполненный с П-образными проемами 23..

Недостатком известного укрытия электролизера является невысокая. его герметичность, что по каждому вызывает утечку фтористых газов, отравляющих атмосферу электролизного цеха и окружающую среду.

Цель изобретения — повышение герметизации укрытия электролизера и, как следствие, улучшение санитарногигиенических условий труда в электролизерных цехах.

Указанная цель достигается тем, что по каждому П-образному проему с торцовой и боковых сторон устанавливают пластины, связанные между собой двумя шарнирными скобами, имеющими общий шарнир на торцовой пластине, причем скобы снабжены регулируемыми упорами, соединенными пружиной.

На горизонтальном настиле жестко закреплена упорная планка.

Кроме того, на горизонтальном настиле жестко закреплены по крайней мере два Г-образных ограничителя смещения боковых пластин.

885362

На фиг.1 изображен узел герметизации П-образного проема горизонтального настила в плане; на фиг.2 разрез A-A на фиг,1; на фиг. 3. — положение элементов узла герметизации в плане при замене обожженного анода (анододержатель в данном случае отсутствует).

Узел уплотнения П-образного проема 1 в горизонтальном настиле 2 электролизера, через который проходит анододержатель 3, включает две боковые 4 и одну торцовую 5 пластины, объединенные двумя шарнирными скобами б, связанными с пластинами

4 посредством шарниров 7, а с пластиной 5 — общим для скоб б шарниром

8. Смещения пластин 4 ограничиваются

Г-образными ограничителями 9, закрепленными на настиле 2. На скобах 6 закреплены резьбовым соединением выполненные в виде винтов упоры 10, застопоренные контргайками 11. Упоры

10 связаны между собой пружиной 12 растяжения, а их сферические головки упираются в упорную планку 13, закрепленную на настиле 2. Длина упоров

10 определяется расстоянием от упорной планки 13.до ближайшей грани анододержателя 3, расстояниями от осей шарниров 7 и 8 до рабочих граней пластин 4 и 5, .длинами плеч скоб б и величиной зазоров в шарнирах 7 и 8.

Поскольку укаэанные размеры невозможно выполнить одинаковыми для всех уплотняющих узлов .электролизера,длина упоров 10 для каждого узла индивидуальна, в связи с чем упоры 10 выполнены с воэможностью регулирования их длины. Регулировка их длины осуществляется один раз, при монтаже уплотняющего узла. Конструкция съемной части 14 укрытия не описывается, поскольку не является предметом предлагаемого изобретения. В рабочем положении пластины 4 и 5 прижаты к трем граням анододержателя 3, обеспечивая герметизацию проема 1 с трех сторон. С четвертой стороны проем 1 закрывается съемной частью 14 укрытия, которая прижимается к анододержателю без зазора.

Перед извлечением обожженного анода из электролизера съемная часть 14 укрытия удаляется, освобождая пространство для прохода анододержателя 3.

При выводе анододержателя 3 иэ проема

1 сферические головки упоров 10, скользя по поверхности планки 13, сближаются от действия пружины 12, скобы б поворачиваются относительно

55 общего шарнира 8, перемещая его .вместе с пластиной 5 вслед за анододержателем 3, а пластины 4 расходятся в стороны, освобождая проем 1,чтобы не затруднять извлечение и установку анода в электролиэер.

В конечной стадии установки нового анода на место извлеченного анододержателя 3, нажимая на пластину 5, возвращает ее вместе с шарниром 8 и остальными элементами уплотняющего .узла в исходное положение.

Конструкция уплотняющего узла допускает боковые смещения анододержателя 3 в пределах ширины П-образного проема 1. Уплотнение П-образных проемов горизонтального настила электролизера с обожженными анодами, выполненное в виде трех подвижных пластин, связанных между собой двумя шарнирными подпружиненными скобами, имеющими один общий шарнир и снабженными упорами регулируемой длины, позволяет, улучшить герметичность укрытия электролизера и ведет к улучшению санитарно-гигиенических условий труда работников электролизерного цеха.

Формула изобретения

1. Укрытие алюминиевого электролизера с обожженными анодами,включающее горизонтальный настил, выполненный с П-образными проемами для анододержателей, о т л и ч а ющ е е с я тем, что, с целью повыаения герметичности укрытия, по каждому П-образному проему с торцовой и боковых сторон устанавливают пластины, связанные между собой двумя шарнирными скобами, имеющими общий шарнир на торцовой пластине, причем скобы снабжены регулируемыми упорами, соединенными пружиной.

2. Укрытие по п.1, о т л и ч а ющ е е с я тем, что на горизонтальном настиле жестко закреплена упорная планка.

3. Укрытие по п.1, о т л и ч а ющ е е с я тем, что на горизонтальном настиле жестко закреплены по крайней мере два Г-обрызных ограничителя смещения боковых пластин.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 276438, кл. С 25 С 3/22,1968.

2. Авторское свидетельство СССР по заявке Р 2717817,кл. С 25 С 3/22, 1979.
