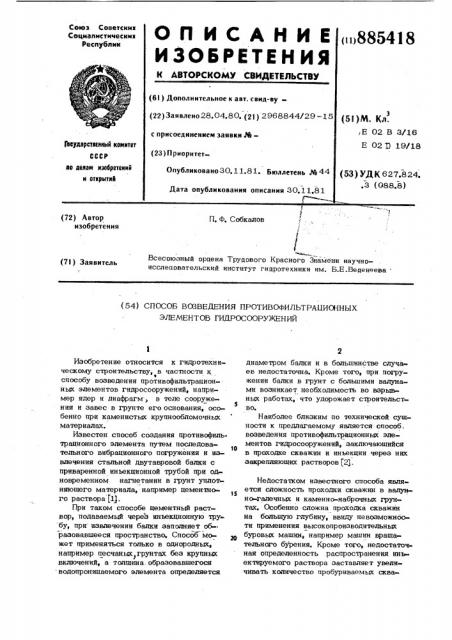

Союз Советскик

Социалистические республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ »>885418 (61) Дополнительное к авт. свид-ву(22) Заявлено 28.04.80. (g) ) 2968844/29 -15 с присоединением заявки М— (23) ПриоритетОпубликоваио30.11.81. Бюллетень М44 (5! )М. Кл. ,! Е 02 В 3/16

Гооудеротееииый комитет

Е 02 3 19/18 ло делам изобретеиий и открытий (53) УДК 627,824, .3 (088.8) Дата опубликования описания 30,11.81 (72) Автор изобретения

П. Ф. Собкалов

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт гидротехники им. Б.Е.Веденеева (7I ) Заявитель (54) СПОСОБ ВОЗВЕДЕНИЯ ПРОТИВОФИЛЪТРАЦИОННЫХ

ЭХП:МЕНТОВ ГИДРОСООРУЖЕНИЙ

Изобретение относится к гидротехническому строительству, в частности к

Ф способу возведения противофильтрационных элементов гидросооружений, например ядер и диафрагм, в теле сооруже5 ния и завес в грунте его основания, особенно при каменистых крупнообломочных материалах.

Известен способ создания противофильтрационного элемента путем последовательного вибрационного погружения и извлечения стальной двутавровой балки с приваренной иньекционной трубой при одновременном нагнетании в грунт уплотняюшего материала, например цементттого раствора (q.

При таком способе цементный раствор, подаваемый через иньекционную тру бу, при извлечении балки заполняет образовавшееся пространство. Способ мо жет применяться только в однородных, например песчыьи) гру т х б з крупных включений, а толщйна. образовавшегося водопроницаемого элемента определяется диаметром балки и в большинстве случаев недостаточна. Кроме того, при погружении балки в грунт с большими валунами возникает необходимость во взрывных работах, что удорожает строительство.

Наиболее близким по технической сущности к предлагаемому является способ. возведения противофильтрвционньтх элементов гидросооружений, заключающийся в проходке скважин и иньекции через них закрепляюших растворов (2 .

Недостатком известного способа является сложность проходки скважин в валунно-галечных и каменно-наброчных грунтах. Особенно сложна проходка скважин на большую глубину, ввиду невозможности применения высокопроизводительных буровых машин, например машин вращательного бурения, Кроме того, недостаточная определенность распространения иньектируемого раствора заставляет увеличивать количество пробуриваемых сква3 88 жин и снижает надежность противофильч рационного элемента.

Uem изобретения — упрощение технологии работ и повышение надежности противофильтрационного элемента.

Поставленная цель достигается тем, что иньекцао из первой скважины осуществляют отдельными слоями, расположенными на некотором расстоянии .друг от npyra, после чего в зоне расположения указанных слоев проходят последую- щие скважины и иньекцируют из них закрепляющий раствор в промежутки между ранее закрепленными слоями.

На фиг. 1 показана схема осуществления способа, поперечный разрез по сооружению, на фиг. 2 — то же, разрез А-А

Hà фиг. 1.

На фигурах приняты следующие обозначения:

1 — иньектируемая плотина или основание, 2 — иньекционная свая с вертикальными иньекционными полостями 3у 4 слой, эакрепляемый через первую скважину, 5-6 - слои, закрепляемые через последующие скважины.

Способ осуществляется следующим образом..

Первую скважину 1 под иньекционную сваю 2 проходят обычным в указанных грунтах способом, например ударно-канатным, затем бетонируют ее, после чего образовывают в теле сваи вертикальные полости 3, образуемые закладкой перед. бетонированием стержней и последующим их удалением. Затем полость иньекционной сваи 2 соединяют с окружающим ее грун- том, образуя отверстия в свае, например методом гидравлической перфорации. После этого иньектируют в грунт цементный раствор, отстоящими друг от друга прослойками 4.

Следующую скважину П проходят более производительным оборудованием, например станками вращательного бурения, поскольку иньектируемый слоями грунт в значительной мере консолидирован. Через скважину подают цементационный раствор в промежуточные незакрепленные слои 5.

Одновременно улучшается и качество сло5418 4 ев 4, закрепленных через первую скважину. Это же относится и к последующим скважинам.

Изобретение обладает следующими преимушествами за счет бурения второй и последующих скважин в частично закрепленном грунте; возможностью создания иньекционных завес в сильнотрешиноватых. и несвязных крупнообломочных породах, щ возможностью использования высокопроизводительного бурового оборудования, которое обычно не применяют в вышеуказанных грунтах, сокращение расходов инъекционных материалов, а также повышение точности, а следовательно, и качества иньекционных завес.

Изобретение предполагается BHelipHTb в плотинах, создаваемых взрывом, в основаниях плотин, сложенных аллювиальными щ отложениями с включением крупнообломочных пород, в частности на Папанском гидр оузле.

Экономический эффект ориентировочно составит 0,5 млн. руб.

Формула изобретения

Способ возведения противофильтрационных элементов гидросооружений, эаклкчающийся в проходке скважин и иньекции через них закрепляющих растворов, отличающийся тем, что, с целью упрощения технологии работ и повы35 щения надежности противофильтрационного элемента, инекцию из первой скважины осуществляют отдельными слоями, расположенными на некотором расстоянии друг от друга, после чего в зоне распо40 ложения указанных слоев проходят следующие скважины и иньекцируют из них закрепляющий раствор в промежутки меж- . ду .ранее закрепленными слоями.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Мо 1649001, кл. E 02 В, 1967.

2. Авторское свидетельство СССР

N 705056, кл. Е 02 В 3/16, 1978, 885418
