Каркас здания
Иллюстрации
Реферат
,885472

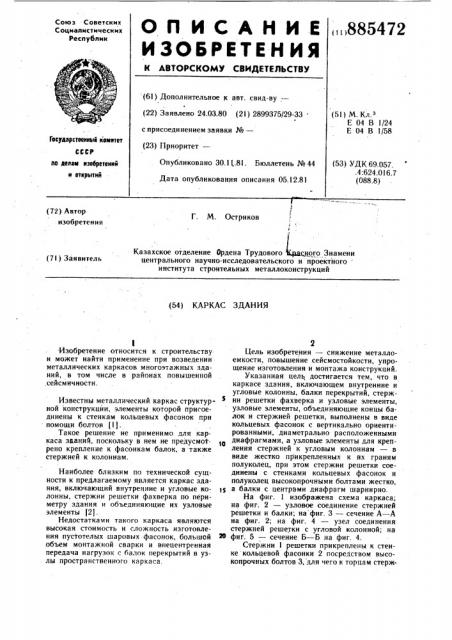

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Ф
/ (61} Дополнительное к авт. свид-ву— (22) Заявлено 24.03.80 (2!) 2899375/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
Е 04 В 1/24
Е 04 В 1/58
Гасударственные комитет
СССР
Опубликовано 30.11,.81. Бюллетень №44
Дата опубликования описания 05.12.81 (53) УДК 69.057. .4:624.016.7 (088.8) Ilo делам изобретений и открытий (72) Автор изобретения
Г. М. Остриков
Казахское отделение Ордена Трудового oro Знамени (71) Заявитель центрального научно-исследовательского и проектного института строительных металлоконструкций (54) КАРКАС ЗДАНИЯ
Изобретение относится к строительству и может найти применение при возведении металлических каркасов многоэтажных зданий, в том числе в районах повышенной сейсмичности.
Известны металлический каркас структурной конструкции, элементы которой присоединены к стенкам кольцевых фасонок при помощи болтов (I).
Такое решение не применимо для каркаса зданий, поскольку в нем не предусмот. рено крепление к фасонкам балок, а также стержней к колоннам.
Наиболее близким по технической сущности к предлагаемому является каркас здания, включающий внутренние и угловые ко- т лонны, стержни решетки фахверка по периметру здания и объединяющие их узловые элементы 12 j .
Недостатками такого каркаса являются высокая стоимость и сложность изготовления пустотелых шаровых фасонок, большой .объем монтажной сварки и внецентренная передача нагрузок с балок перекрытий в узлы пространственного каркаса.
Цель изобретения — снижение металлоемкости, повышение сейсмостойкости, упрощение изготовления и монтажа конструкций.
Указанная цель достигается тем, что в каркасе здания, включающем внутренние и угловые колонны, балки перекрытий, стержни решетки фахверка и узловые элементы, узловые элементы, объединяющие концы балок и стержней решетки, выполнены в виде кольцевых фасонок с вертикально ориентированными, диаметрально расположенными диафрагмами, а узловые элементы для крепления стержней к угловым колоннам — в виде жестко прикрепленных к их граням полуколец, при этом стержни решетки соединены с стенками кольцевых фасонок и полуколец высокопрочными болтами жестко, а балки с центрами диафрагм шарнирно.
На фиг. 1 изображена схема каркаса; на фиг. 2 — узловое соединение стержней решетки и балки; на фиг. 3 — сечение А — А на фиг. 2; на фиг. 4 — узел соединения стержней решетки с угловой колонной; на фиг. 5 — сечение Б — Б на фиг. 4.
Стержни 1 решетки прикреплены к стенке кольцевой фасонки 2 посредством высокопрочных болтов 3, для чего к торцам стерж885472 ней прикреплены фланцы 4; а с внутренней стороны фасонкн установлены планки 5 с сопрягающими выступами 6. В каждой фасонке закреплена вертикально ориентиро. ванная, диаметрально расположенная диафрагма 7, к центру которой посредством накладок 8 шарнирно прикреплен конец балки 9. Для шарнирного крепления использованы высокопрочные болты 10. К угловым колоннам 11 стержни решетки прикреплены через полукольца 12. Нагрузки, действующие на здание. передаютгя с балок через болты 10 на диафрагмы 7 кольцевых фасонок 2 строго в центры узлов пространственного каркаса, что вызывает в стержнях 1 только сжимающие или растягивающие усилия.
Усилия, действукицне в стержнях пространственного каркаса, вызывают в кольцевых фаеонках 2 изгибающие моменты и деформации. При перегрузках во время землетрясения кольцевые фасонки 2 работают в упруго-пластической стадии, благодаря чему ограничиваются максимальные усилия в стержнях 1 каркаса, происходит перераспределение усилий в элементах и поглощение части энергии внешних воздействий, вследствие чего повышаетгя сейсмостойкость здания.
Кроме того, предлагаемое изобретение позволяет снизить расход стали по сравнению с известными каркасами на 10 — 15%, повысить заводскую готовность элементов каркаса, упростить монтаж и снизить его трудоемкость.
Формула изобретения
Каркас здания, включающий внутренние и угловые колонны, балки перекрытий, стержни решетки фахверка и узловые элементы, отличающийся тем, что, с целью по о вышения. сейсмостойкости, снижения металлоемкости, упрощения изготовления и монтажа, узловые элементы, объединяющие концы балок и стержней решетки выполнены в виде кольцевых фасонок с вертикально . ориентированными, диаметрально расположенными диафрагмами, а узловые элементы для крепления стержней к угловым колоннам — в виде жестко прикрепленных к их .граням полуколец, при этом стержни решетки соединены с стенками кольцевых щ фасонок и полуколец высокопрочными болтами жестко, а балки с центрами диафрагм шарнирно.
Источники информации, принятые во внимание при экспертизе
l. Патент Швейцарии № 596398, кл. Е 04 В 1 58, опублик. 1978.
2. Остриков Г..М., Новиков В. Л. Сейсмостойкие металлические каркасы зданий повышенной этажности в г. Алма-Ате.
Экспресс информация, КазЦНТИГ Госстроя
Каз. CCP. Алма — Ата, 1974, № 5 (прототип) .
885472
A-A
