Стыковое соединение деревянного пояса со стержнями решетки

Стыковое соединение деревянного пояса со стержнями решетки

Иллюстрации

Показать все

Реферат

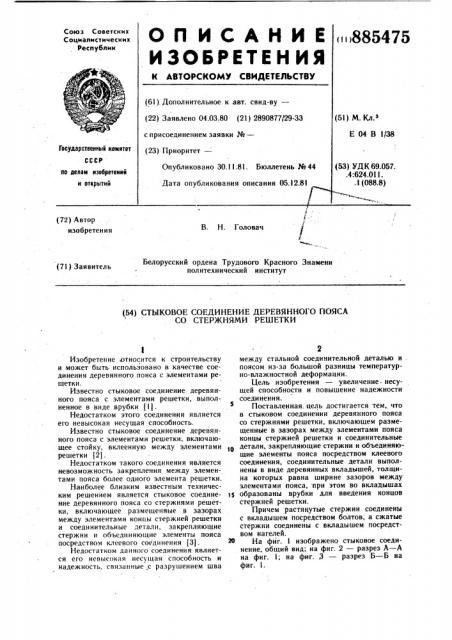

Союз Советских

Социалистических

Республик

К АВТОР

СССР

Опублико

Дата опу ло делам нзобретеннй н открытий (72) Автор изобретения

В. H. Головач

Белорусский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ ДЕРЕВЯННОГО ПОЯСА

СО СТЕРЖНЯМИ РЕШЕТКИ (61) Дополнит (22) Заявлено с присоединени

Государственный комитет (23) Приppите

Изобретение относится к строительству и может быть использовано в качестве соединения деревянного пояса с элементами решетки.

Известно стыковое соединение деревянного пояса с элементами решетки, выполненное в виде врубки )1).

Недостатком этого соединения является его невысокая несущая способность.

Известно стыковое соединение деревянного пояса с элементами решетки, включающее стойку, вклеенную между элементами решетки (2).

Недостатком такого соединения является невозможность закрепления между элементами пояса более одного элемента решетки.

Наиболее близким известным техническим решением является стыковое соединение деревянного пояса со стержнями решетки, включающее размещенные в зазорах между элементами концы стержней решетки и соединительные детали, закрепляющие стержни и объединяющие элементы пояса посредством клеевого соединения (3).

Недостатком данного соединения является его невысокая несущая способность и надежность, связанные с разрушением шва между стальной соединительной деталью и поясом из-за большой разницы температурно-влажностной деформации.

Цель изобретения — увеличение несущей способности и повышение надежности соединения.

Поставленная. цель достигается тем, что в стыковом соединении деревянного пояса со стержнями решетки, включающем размещенные в зазорах между элементами пояса концы стержней решетки и соединительные детали, закрепляющие стержни и объединяющие элементы пояса посредством клеевого соединения, соединительные детали выполнены в виде деревянных вкладышей, толщина которых равна ширине зазоров между элементами пояса, при этом во вкладышах т образованы врубки для введения концов стержней решетки.

Причем растянутые стержни соединены с вкладышем посредством болтов, а сжатые стержни соединены с вкладышем посредством нагелей.

На фиг. 1 изображено стыковое соединение, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг.,3 — разрез Б — Б на фиг. 1.

Формула изобретения

88

Стыковое соединение вклктчаег элементы деревянного пояса 1, м< жду которыми вклеена деревянпая соединительная деталь 2, выполненная в виде вкладыша, толщина котого равна расстоянию между элементами 1, К вкладышу 2 прикреплены элементы раскосной решетки 3 и 4.

Предлагаемое стыковое соединение позволяет повысить несущую способность и надежность работы соединения за счет снижения разницы температурно-влажностной деформации пояса и соединительной детали.

1. Стыковое соединение деревянного пояса со стержнями решетки, включающее размещенные в зазорах между элементами пояса концы средней решетки и соединитель-, ные детали, закрепляющие стержни и объе- диняющие элементы пояса посредством клеевого соединения, отличающееся тем, что, с

5475 целью увеличения несущей способности и повышения надежности соединения, соединительные детали выполнены в виде деревянных вкладышей, толщина которых равна ширине зазоров между элементами пояса, при этом во вкладышах образованы врубки для введения концов стержней решетки.

2. Соединение по п. 1, отличающееся тем, что растянутые стержни соединены с вкладышем посредством болтов.

3. Соединение rio п. 1, от.тчающееся тем, что сжатые стержни соединены с вкладышем посредством нагелей.

Источники информации, принятые во внимание при экспертизе !. Иванов В. Ф. Конструкция из дерева и пластмасс. М. — Л., Стройиздат, 1966, с. 155, рис. 21.1.

2. Ветрюк И. М. Конструкция из дерева и пластмасс, Минск, Стройиздат, 1973, с. 1а.7, рис. 63.

3. Авторское свидетельство СССР

2o № 65949, кл. Е 04 В .1/48, 1944.

С оста внтел ь И: Бондарчук

Редактор П.Макаревич Техред А. Бойкас, Корректор Г. Назарова

Заказ 048! /44 Тираж 768 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

l 1З0З5, Москва, Ж вЂ” 35, Раушская наб, д. 4/5

Фили»л flflfl Патент», г. Ужгород, ул : Проектная, 4
