Многослойная ячеистая панель
Иллюстрации
Показать всеРеферат
Союз Советскик
Социалистических
Республик

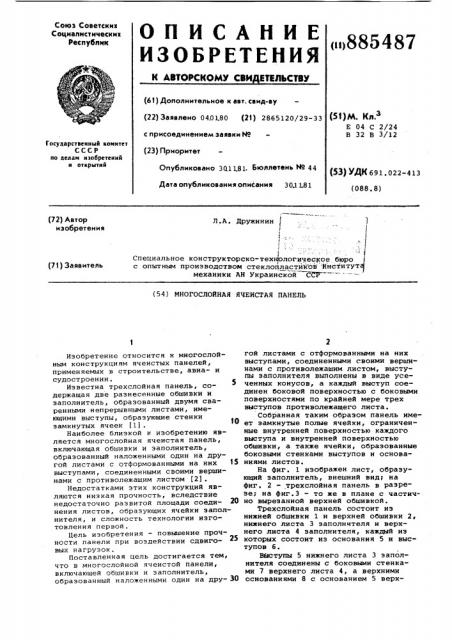

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ («) 885487 (61) Дополнительное к ввт. сеид-ву (22) Заявлено 0401.80 (21) 2865120/29-33 с присоединением заявки HP (23) Приоритет
Опубликовано 3011.81. Бюллетень М 44
Дата опубликования описания 30.11.81 (51) м. кл.
Е 04 С 2/24
В 32 В 3/12
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 691 022-413 (088.8) (72) Автор изобретения
Л.А, Дружинин
1 е
1 (Специальное конструкторско-технологическое бюро с опытным производством стеклопластйков Институт механики АН Украинской ССР (71) Заявитель (54) МНОГОСЛОИНАЯ ЯЧЕИСТАЯ ПАНЕЛЬ
Изобретение относится к многослойным конструкциям ячеистых панелей, применяемых в строительстве, авиа- и судостроении.
Известна трехслойная панель, содержащая две разнесенные обшивки и заполнитель, образованный двумя сваренными непрерывными листами, имеющими выступы, образующие стенки
t0 замкнутых ячеек (1).
Наиболее близкой к изобретению является многослойная ячеистая панель, включающая обшивки и заполнитель, образованный наложенными один на другой листами с отформованными на них тз выступами, соединенными своими вершинами с противолежащим листом (2) .
Недостатками этих конструкций являются низкая прочность, вследствие недостаточно развитой площади соеди- 20 нения листов, образующих ячейки заполнителя, и сложность технологии изготовления первой, Цель иэобретения — повышение прочности панели при воздействии сдвиговых нагрузок.
Поставленная цель достигается тем, что в многослойной ячеистой панели, включающей обшивки и заполнитель, образованный наложенными один на дру- 30 гой листами с отформованными на них выступами, соединенными своими вершинами с противолежащим листом, выступы заполнителя выполнены в виде усеченных конусов, а каждый выступ соединен боковой поверхностью с боковыми поверхностями по крайней мере трех выступов противолежащего листа.
Собранная таким образом панель имеет замкнутые полые ячейки, ограниченные внутренней поверхностью каждого выступа и внутренней поверхностью обшивки, а также ячейки, образованные боковыми стенками выступов и основаниями листов.
На фиг. 1 изображен лист, образующий заполнитель, внешний вид; на фиг. 2 — трехслойная панель в разрезе; на фиг.3 — то же в плане с частично вырезанной верхней обшивкой.
Трехслойная панель состоит иэ нижней обшивки 1 и верхней обшивки 2, нижнего листа 3 заполнителя и верхнего листа 4 заполнителя, каждый из которых состоит из основания 5 и выступов 6 °
Выступы 5 нижнего листа 3 заполнителя соединены с боковыми стенками 7 верхнего листа 4, а верхними основаниями 8 с основанием 5 верх885487
tug 7
Составитель Е.Чернявская
Техред И.ГaAgy
Редактор П.Макаревич
Корректор В.Синицкая
Подписное
Тираж 768
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 10482/45
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 него листа 4. Между стенками 7 и основаниями 5 листов 3 и 4 имеются полые замкнутые ячейки 9. Внутренняя поверхность выступов 6 и внутренняя поверхность обшивок 1 и 2 образуют полые замкнутые ячейки 10.
Предлагаемое техническое решение позволяет упростить технологию изготовления трехслойных панелей, сводя процесс их изготовления к трем операциям: формованию листов заполни-. теля, соединение их друг с другом и соединение заполнителя с обшивками.
Трудоемкость этих операций незначительна.
Кроме того, прочность панелей возрастает вследствие увеличения поверхности соединения листов заполнителя друг с другом, а также форма и размещение выступов .значительно. снижают нагруженность сварного соединения при работе заполнителя на сдвиг.
Формула изобретения
Многослойная ячеистая панель, включающая обшивки и заполнитель, образованный наложенными один на другой листами с отформованными на них выступами, соединенными своими вершинами с противолежащим листом, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности при воздействии сдвиговых нагрузок, выступы заполнителя выполнены в виде усеченных конусов, а каждый выступ соединен боковой поверхностью с боковыми поверхностями по крайней мере трех выступов противолежащего листа.
15 Источники информации принятые во внимание при экспертизе
1. Патент США Р 3547751, кл. В 32 B 3/12 1970.
2О 2. Заявка Японии Р 49-3658, кл. Е 04 С 2/34, 1974 (прототип) .
