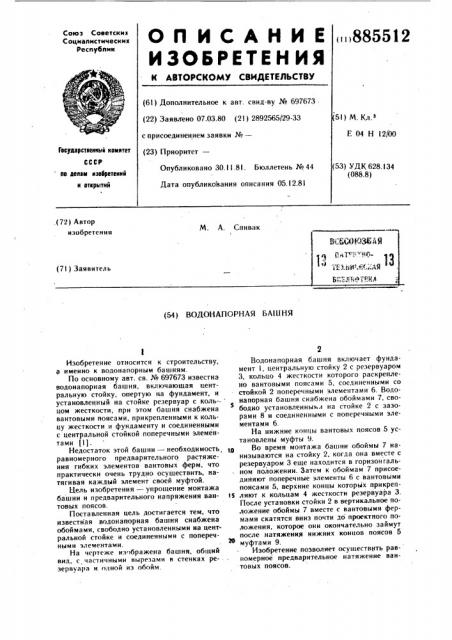

О П И С А Н И Е 885512
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социапистических
Респубпик (6l) Дополнительное к. авт. свнд-ву № 697673 (22) Заявлено 07.03.80 (21) 2892565/29-33
51) М. Кл з
Е 04 Н 12/00 с присоединением заявки №вЂ”
Гааударстае»»нй кенлтет (23) Приоритет—
СССР (53) УДК 628.134 (088.8) Опубликовано 30.11.81. Бюллетень №44 пю делан»запретен»» и еткрнтий
Дата опублико вания описания 05.12.81 (72) Автор
М. А. Спивак (54) ВОДОНАПОРНАЯ БАШНЯ
Изобретение относится к строительству, а именно к водонапорным башням.
По основному авт. св. № 697673 известна водонапорная башня, вклкэчающая центральную стойку, опертую на фундамент, и установленный на стойке резервуар с коль-. цом жесткости, при этом башня снабжена вантовыми поясами, прикрепленными к кольцу жесткости и фундаменту и соединенными с центральной стойкой поперечными элементами 11).
Недостаток этой башни — необходимость равномерного предварительного растяжения гибких элементов вантовых ферм, что практически очень трудно осуществить, натягивая каждый элемент своей муфтой.
Цель изобретения — упрощение монтажа башни и предварительного напряжения вантовых поясов.
Поставленная цель достигается тем, что известная водонапорная башня снабжена обоймами, свободно установленными на центральной стойке и соединенными с поперечными элементами.
На чертеже из >бражена башня, общий вид, с час1ичными вырезами в стенках резервуара и одной из обойм.
Водонапорная башня включает фундамент 1, центральную стойку 2 с резервуаром
3, кольцо 4 жесткости которого раскреплено вантовыми поясами 5, соединенными со стойкой 2 поперечными элементами 6. Водонапорная башня снабжена обоймами 7, свободно установленнымл на стойке 2 с зазорами 8 и соединенными с поперечными элемента м и 6.
На нижние концы вантовых поясов 5 установлены муфты У.
Во время монтажа башни обоймы 7 нанизываются на стойку 2, когда она вместе с резервуаром 3 еще находится в горизон гальном положении. Затем к обоймам 7 присоединяют поперечные элементы 6 с вантовыми поясами 5, верхние концы которых прикреп1$ ляют к кольцам 4 жесткости резервуара 3.
После установки стойки 2 в вертикальное положение обоймы 7 вместе с вантовыми фермами скатятся вниз почти до проектного положения, которое они окончательно займут после .натяжения нижних концов поясов 5 В муфтами 9.
Изобретение позволяет осуществить равномерное предварительное натяжение вантовых поясов, 8855I2
Формула иаобретения
Составитель Г. Смиренная
Редактор Е. Папи Текред А. Ьоикас Корректор I . 11азаропа
Заказ 10483/46 Тираж 768 11однисное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, % — 35, Раушская наб., n. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Водонапорная башня по авт. св. № 697673, отличающаяся тем, что, с целью упрощения монтажа башни предварительного напряжения вантовых поясов, башня снабжена обоймами, свободно установленными на центральной стойке и соединеннь1ми с поперечными элементами.
Источники информации, принятые во внимание прн экспертизе
i. Авторское свидетельство О:(.P № 697673, кл. E 04 H !2/00, l977.
