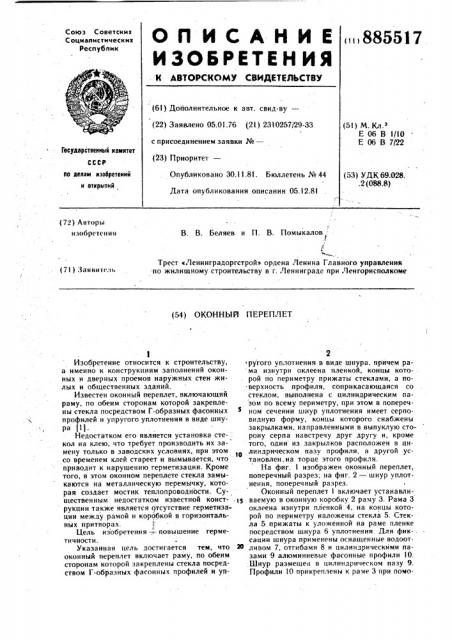

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Ф
/ -== . г . г (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.01.76 (21) 2310257/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.а
E 06 В l/10 Е 06 В 7/22
Государствеклык комитет (53) УДК 69.028..2 (088.8) во делам изобретений и открытий
Опубликовано 30.11.81. Бюллетень № 44
Дата опубликования описания 05.12.81 (72) Авторы изобретсни»
В. В. Беляев и П. В. Помыкалов, I
Трест «Ленинградоргстрой» ордена Ленина Главного управления по жилищному строительству в г. Ленинграде при Ленгорисполкоме (71) Заявите,п, (54) ОКОННЫЙ ПЕРЕПЛЕТ
Изобретение относится к строительству, а именно к конструкциям заполнений оконных и дверных проемов наружных стен жилых и общественных зданий.
Известен оконный переплет, включающий раму, по обеим сторонам которой закреплены стекла посредством Г-образных фасонных профилей и упругого уплотнения в виде шнура 11).
Недостатком его является установка стекол на клею, что требует производить их замену только в заводских условиях, при этом со временем клей стареет и вымывается, что приводит к нарушению герметизации. Кроме того, в этом оконном переплете стекла замыкаются на металлическую перемычку, которая создает мостик теплопроводности. Существенным недостатком известной конструкции также является отсутствие герметизации между рамой и коробкой в горизонтальных притворах.
Цель изобретения — —:, повышение герметичности.
Указанная цель достигается тем, что оконный переплет включает раму, по обеим сторонам которой закреплены стекла посредством Г-образных фасонных профилей и уп2
° ругого уплотнения в виде шнура. причем рама изнутри оклеена пленкой, концы которой по периметру прижаты стеклами, а поверхность профиля, соприкасающаяся со стеклом, выполнена с цилиндрическим пазом по всему периметру, при этом в поперечном сечении шнур уплотнения имеет серповидную форму, концы которого снабжены закрылками, направленными в выпуклую сторону серпа навстречу друг другу и, кроме того, один из закрылков расположен в цилиндрическом пазу профиля, а другой установлен,на торце этого профиля.
На фиг. 1 изображен оконный переплет, поперечный разрез; на фиг. 2 — шнур уплотнения, поперечный разрез.
Оконный переплет 1 включает устанавливаемую в оконную коробку 2 раму 3. Рама 3 оклеена изнутри пленкой 4, на концы которой по периметру наложены стекла 5. Стекла 5 прижаты к уложенной на раме пленке посредством шнура 6 уплотнения. Для фик-. сации шнура применены оснащенные водоотЗт ливом 7, отгибами 8 и цилиндрическими пазами 9 алюминиевые фасонные профили 10.
Шнур размещен в цилиндрическом пазу 9.
Профили 10 прикреплены к раме 3 при помо885517
3 щи шурупов II. К раме прикреплено три типа профилей.
Со стороны помещения к раме прикреплены внутренние профили 12. Они выполнены с дополнительными пазами 13, в которые установлена герметизирующая прокладка 14, перекрывающая стык между оконной коробкой 2 и рамой 3. С наружной стороны к раме присоединены наружные профили 15 без дополнительных пазог. Кроме того, снизу к раме 3 прикреплен нижний наружный профиль 16, выполненный с водоотливом 7.
Оконная коробка 2 и рама 3 имеют высмки
17, причем в выемке рамы размещена звукоизолирующая прокладка 18. В поперечном разрезе шнур 6 уплотнения имеет серповидную форму, концы которого снабжены закрылками 19, направленными в выпуклую сторону серпа навстречу друг другу. Один из закрылков 19 шнура 6 расположен в цилиндрическом пазу 9 каждого профиля, а другой установлен на торце э ого профиля.
Оконный переплет собирают отдельно на месте изготовления в следующем порядке.
Сначала раму 3 изнутри оклеивают пленко" 4, при этом стык пленки не должен совпадать с углами рамы. Пленка 4 предназначена для создания защитно-декоративной облицовки, для обеспечения плотного прилегания стекол 5 к раме 3, и, кроме того; для создания герметизации в углах рамы 3.Затем к раме крепят с наружной сторонь1 три наружных профиля 15, а с внутренней — три внутренних профиля 2. После этого вдвигают стекла 5 и крепят с внутренней стороны рамы последний внутренний профиль 12, а с наружной стороны — нижний наружный профиль 16: В цилиндрические пазы 9 профилей вводят шнур 6 уплотнения. Шнур 6 выполнен из упругого эластичного материала и при введении в пазы создает герметичное прижатие стекол 5 к раме 3.
Затем в выемку 17 рамы 3 вставляют звукоизолирующую прокладку IS и вставляют раму 3 в оконную коробку 2, одновременно устанавливая герметизирующую прокладку 4.
Оконный переплет не требует отделочных работ, связанных с покраской, и всех предшествующих ей операций.
Оконный переплет может полностью собираться в заводских условиях, что значительно повышает качество возводимых зданий.
Кроме того, использование предлагаемого изобретения позволяет снизить себестоимость изготовления оконного переплета, дает возможность более рационально использовать древесину и алюминий.
Формула изобретекия
Оконный переплет,- включающий раму, по обеим сторонам которой закреплены стекла посредством Г-образных фасонцых профилей и упругого уплотнения в виде шнура, отличающийся тем, что, с целью повышения герметичности, рама изнутри оклеена пленкой, концы которой по периметру прижаты стеклами, а поверхность профиля, соприкасающаяся со стеклом, выполнена с цилиндрическим пазом по всему периметру, причем
:в поперечном сечении шнур уплотнения имеет серповидную форму, концы которого снабжены закрылками, направленными в выпуклую сторону серпа навстречу друг другу, при этом один из закрылков расположен в цилиндрическом пазу профиля, а другой установлен на торце этого профиля.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ М 1509552, кл. 37 g 1,3/24, опублик. 1973 (прототип).
