Реферат

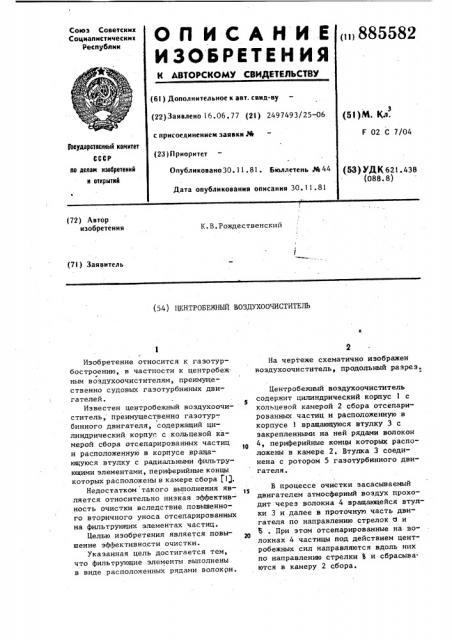

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()885582 (61 ) Дол ол н и тел ьное к а вт. с вид- ву (22) Заявлено 16.06. 77 (21) 2497493/25-06 с присоединением заявки ¹ (51)M. Кл.

F 02 С 7/04

Гоауаарожниый квинтет (23) П риоритет

Опубликовано 30. 11. 81. Бюллетень № 44 по делам изобретений и открытий (53 ) УД К 62! . 438 (088. 8) Дата опубликования описания 30. 11. 81 (72) Автор изобретения

К.В.Рождественский (7!) Заявитель (54) ЦЕНТРОБЕЖ1ЫЙ ВОЗДУХООЧИСТИТЕЛЬ

Изобретение относится к газотурбостроению, в частности к центробеж.

HblM воздухоочистителям, преимущественно судовых газотурбинных двигателей.

Известен центробежный воздухоочиститель, преимущественно газотур-. бинного двигателя, содержащий цилиндрический корпус с кольцевой камерой сбора отсепарированных частиц и расположенную в корпусе вращающуюся втулку с радиальными фильтрующими элементами, периферийные концы которых расположены в камере сбора 1), Недостатком такого выполнения является относительно низкая эффективность очистки вследствие повышенного вторичного уноса отсепарированных на фильтрующих элементах частиц.

Целью изобретения является повышение эффективности очистки.

Указанная цель достигается тем, что фильтрующие элементы выполнены в виде расположенных рядами волокрн.

На чертеже схематично изображен ноздухоочиститель, продольный разрез.

Центробежный воздухоочиститель содержит цилиндрический корпус 1 с кольцевой камерой 2 сбора отсепарированных частиц и расположенную в корпусе 1 вращающуюся втулку 3 с закрепленными на ней рядами волокон

4, периферийные концы которых расположены в камере 2. Втулка 3 соединена с ротором 5 газотурбинного двигателя.

В процессе очистки засасываемый

$S двигателем атмосферный воздух проходит через волокна 4 вращающейся втулки 3 и далее в проточную часть двигателя по направлению стрелок d H

20 о . При этом отсепарированные на волокнах 4 частицы под действием цент" робежных сил направляются вдоль них по направлению стрелки о и сбрасыва. ются в камеру 2 сбора.

885582

Формула изобретения

Составитель О.Масталыгин

Редактор С.Тараненко Техред Ж.Кастелевич

Корректор N. Шароши

Заказ 10491 49 Тираж 584

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Такое выполнение воздухоочистителя позволяет повысить эффективность очистки воздуха.

Центробежный воздухоочиститель, преимущественно газотурбинного дви" гателя, содержащий цилиндрический корпус с кольцевой камерой сбора отсепарированных частиц и расположен4 ную в корпусе вращающуюся втулку с . радиальными фильтрующими элементами периферийные концы которых расположены в камере сбора, о т л и ч а— ю шийся тем, что, с целью повышения эффективности очистки, фильтрующие элементы выполнены в виде расположенных рядами волокон.

Источники информации, о .принятые во внимание при экспертизе

1. Патент Великобритании Р 1173930, кл. F 1 Т, опублик. 1969.
