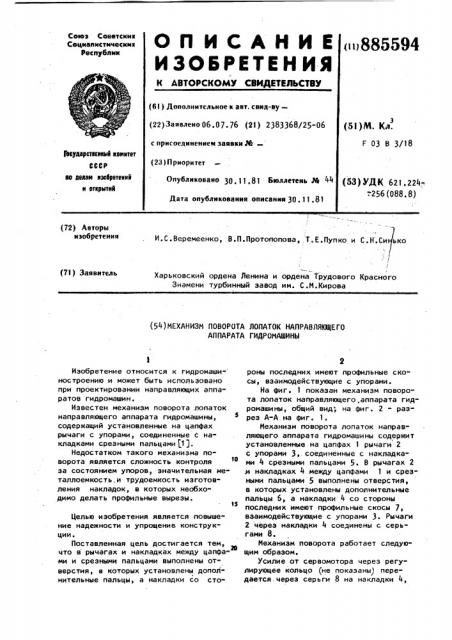

Знамени турбинный завод им. С.М.Кирова (71) Заявитель (54)МЕХАНИЗМ ПОВОРОТА ЛОПАТОК НАПРАВЛЯКЩЕГО

АППАРАТА ГИДРОМАШИНЫ

Изобретение относится к гидромаши- ностроению и может быть использовано при проектировании направляющих anna" ратов гидромашин.

Известен механизм поворота лопаток направляющего аппарата гидромашины, содержащий установленные на цапфах рычаги с упорами, соединенные с накладками среэными пальцами j1).

Недостатком такого механизма поворота является сложность контроля за состоянием упоров, значительная металлоемкость.и трудоемкость изготовления накладок, в которых необходимо делать профильные вырезы.

Целью изобретения является повышение надежности и упрощение конструкции.

Поставленная цель достигается тем, что в рычагах и накладках между цапфами и срезными пальцами выполнены отверстия, в которых установлены дополнительные пальцы, а накладки со стороны последних имеют профильные скосы, взаимодействующие с упорами.

На фиг. 1 показан механизм поворота лопаток направляющего .аппарата гидромашины, общий вид; на фиг. 2 - раз" реэ А-А на фиг. 1.

Механизм поворота лопаток направляющего аппарата гидромашины содержит установленные на цапфах 1- рычаги 2 с упорами 3,. соединенные с накладками 4 среэными .пальцами 5. В рычагах 2 ,и накладках 4 между цапфами 1 и срезными пальцами 5 выполнены отверстия, в которых установлены дополнительные пальцы 6, а накладки 4 со стороны последних имеют профильные скосы 7, взаимодействующие с упорами 3. Рычаги

2 через накладки 4 соединены с серьгами 8.

Механизм поворота работает следующим образом.

Усилие от сервомотора через регулирующее кольцо (не показаны) передается. через серьги 8 на накладки 4, 85594

4-А

Фаз. 2

ВНИИПИ Заказ 10494/50 Тираж 526 Подписное филиал ППП "Патент", г.ужгород,ул.Проектная, 4

3 8 которые взаимодействуют посредством срезных пальцев 5 и дополнительных пальцев 6 с рычагами 2 и далее с цапфами 1 лопаток. В случае разрушения срезных пальцев 5 накладки 4 своими профильными скосами 7 взаимодействуют с упорами 3, ограничивающими разворот лопаток сверх допустимого. . Такое выполнение механизма поворота позволяет повысить его надежность и уменьшить трудоемкость изготовления и обслуживания.

Формула изобретения

Механизм поворота лопаток направляющего аппарата гидромашины, .содержащий установленные на цапфах рычаги с упорами, соединенные с накладками срезными пальцами, о т л и ч а юшийся тем, что, с целью повышения надежности и упрощения конструкции, в рычагах и накладках между цапфами и срезными пальцами выполнены отверстия, в которых установлены дополнительные пальцы, а накладки со

>0 стороны последних имеют профильные скосы, взаимодействующие с упорами.

Источники информации> принятые во внимание при экспертизе

1. Авторское свидетельство СССР

tf 305778, кл. F 03 В 3/18, 1969.
