Устройство пульсирующего сжигания газообразного топлива

Устройство пульсирующего сжигания газообразного топлива

Иллюстрации

Показать все

Реферат



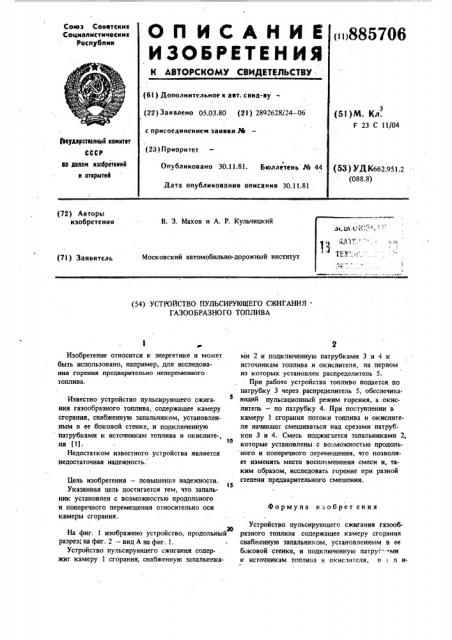

(72) Авторы изобретения

В. 3. Махов и А. P. Кульчицкий

Московский автомобильно-дорожный институт (71) Заявитель (54) УСТРОЙСТВО ПУЛЬСИРУЮЩЕГО СЖИГАНИЯ

ГАЗООБРАЗНОГО ТОПЛИВА

Изобретение относится к энергетике и может быть использовано, например, для исследования горения предварительно непеременного топлива.

Известно устройство пульсирующего сжигания газообразного топлива, содержащее камеру сгорания, снабженную запальником, установленным в ее боковой стенке, и подключенную патрубками к источникам топлива и окислите-, ля (1). .Недостатком известного устройства является недостаточная надежность.

Цель изобретения — повышение надежности.

Укаэанная цель достигается тем, что запальник установлен с воэможностью продольного и поперечного перемегцения относительно оси камеры сгорания, Ю

На фиг, 1 изображено устройство, продольный разрез; на фиг. 2 — вид А на фиг. 1.

Устройство пульсируюшего сжигания содержит камеру 1 сгорания, снабженную эапальниками 2 и подключенную патрубками 3 и 4 к источникам топлива и окислителя, на первом из которых установлен распределитель 5. При работе устройства топливо подается по натрубку 3 через, распределитель 5, обеспечивающий пульсационный режим горения, а окислитель — по патрубку 4. При поступлении в камеру 1 сгорания потоки топлива и окислителя начинают смешиваться над срезами патрубков 3 и 4. Смесь поджигается запальниками 2, которые установлены с возможностью продоль ного и поперечного це, что позволяет изменять место воспламенения смеси и, таким образом, исследовать горение при разной степени предварительного смешения.

Формула изобрет ения

Устройство пульсирующего сжигания газообразного топлива содержащее камеру сгорания снабженную запальником, установленным в ее боковой стенке, и подключенную натрут.:.ми к источникам топлива и окислителя, 0 1 л и885706

ВНИИПИ Заказ 0513/56 Тираж 609 Подписное

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4 ч а ю щ е е с я тем, что. с целью повыше-, ния надежности, запальник установлен с возможностью продольного и поперечного перемещения относительно оси камеры сгорания.

Источники информации, принятые во внимание при экспертизе !. Авторское свидетельство СССР Р 294052, кл. F 23 С 3/02, !969.
