Реферат



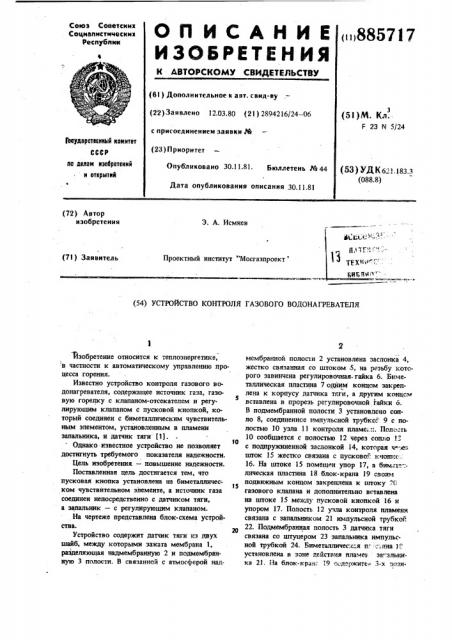

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социапмстичесиик

Республик

F 23 М 5!24

focQAspcTsNNblfl комитет

СССР по делам изобретений и открытий

Опубликовано 30.11 81 Бюллетень № 44

Дата опубликования описания 30.11,81 (53 ) Уд К 621.183.3 (088.8) (72) Автор изобретения

Э. А. Исмкев (71) Заявитель

Проектный институт "Мосгазпроект (54) УСТРОЙСТВО КОНТРОЛЯ ГАЗОВОГО ВОДОНАГРЕВАТЕЛЯ

Изобретение относится к теплоэнергетике, в частности к автоматическому управлению процесса горения.

Известно устройство контроля газового водокагревателя, содержащее источник газа, газовую горелку с клапаном-отсекателем и регулирующим клапаном с пусковой кнопкой, который соединен с биметаллическим чувствительным элементом, установленным в пламени запальннка, и датчик тяги (1).

Однако известное устройство не позволяет достигнуть требуемого показателя надежности.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что пусковая кнопка установлена ка биметаллическом чувствительном элементе, а источник газа соединен непосредственно с датчиком тяги, а запальник — с регулирующим клапаном.

На чертеже представлена блок-схема устройства.

Устройство содержит датчик тяги кз двух шайб, между которыми зажата мембрака 1, разделяющая кадмембранную 2 и подмембранную 3 полости. В связанной с атъикферой кадмембранной полости 2 установлека заслонка 4, жестко связанная со штоком -5, ка резьбу которого эавинчена регулировочная. гайка 6. Бкметаллическая пластина 7 одйим концом закреплена к корпусу датчика тяги, а другим концем вставлена в прорезь регулировочной гайки о.

В подмембранной полости 3 установлено сопло 8, соединеннсе импульсной трубкой 9 с полостью 10 узла 11 контроля пламе;.к. Полость

10 сообщается с полостью 12 через сонно 13 с подпружиненной заслонкой 14, которая че-аэ шток 15 жестко связана с кусковой кчонко..

16. На штоке 15 помещен упор 17, а бимгта лическая пластика 18 блок-крана 19 своим подвижным концом закреплена к штоку .з"б газового клапана и дополнительно вставлена на штоке 15 между пусковой кнопкой 16 к упором 17, Полость 12 узла контроля пламеки связана с эапальником 21 импульсной трубкой

22. Подмембранная полость 3 датчика тяги связана со штуцером 23 запальника импульсной трубкой 24. Биметалличесх=я и.- с яна 1Г устаковлена н зоне действия яланцев эа .зльккка 21. На блок-края: 19 содержите.-" 3-х лози8857 ционный газовый кран 25. Горелка 26 водонагревателя 27 имеет огневую связь с запальником 21. Датчик тяги помещен у нижней кромки тягопрерывателя 28 водонагревателя.

Устройство работает следующим образом.

В исходном предпусковом состоянии сопло

8 датчика тяги открыто, так как биметаллическая пластина 7 удерживает заслонку 4 со штоком 5 и регулировочной гайкой б в верхнем положении, а сопло 13 узла 11 контроля пла- щ мени закрыто подпружиненной заслонкой 14, Для розжига водонагревателя необходимо поставить кран 25 в положение, соответствующее подаче газа на запальник. При этом газ через штуцер 23 и импульсную трубку 24 поступает в подмембранную полость 3 датчика тяги и, подняв мембрану 1, через сопло 8 и импульсную трубку 9 заполняет полость 10.

При нажатии на пусковую кнопку 16 заслонка

14 отходит от сопла 13 и газ через полость 12 го и импульсную трубку 22 поступает к запальнику 21, который следует зажечь. Под действием пламени запальника подвижный конец биметаллической пластины 18, перемещаясь вниз, ложится на упор 17, удерживая сопло 13 открытым, поэтому с этого момента кнопку 16 пуска можно освободить, при этом запальник продолжает устойчиво гореть. При перемещении свободного конца биметаллической пластины 18 вниз одновременно опускается также и шток

20 и газовый клапан блок-крана открывается.

При открытии крана 25. и подаче воды через водонагреватель 27 газ поступает на горелку

26, которая воспламеняется от запальника 21 благодаря наличию огневой связи. Таким обра:зом, происходит пуск водонагревателя в работу. З5

При нарушении тяги в дымоходе под дейст-, ...1вием температуры продуктов горения газа биметаллическая пластина 7, деформируясь своим свободным концом через шток 5 и заслонку 4 мембраной 1 закрывает сопло 8, и пода- 40

17 4 ча газа на запальник 21 прекращается. Отсутствие пламени на запальнике вызывает перемещение вверх биметаллической пластины 18 со штоком 20 и газовый клапан, закрывшись, прекращает подачу газа на горелку 26. Случайное погасание пламени запальника также приводит к полному прекращению подачи газа как на запальник, так и на горелку, так как свободный конец биметаллической пластины 18 управляет одновременно. штоками 15 и 20. Таким образом, реализуется контроль погашения пламени и нарушения тяги на проточном водонагревателе. Простым поворотом гайки б на штоке 5 легко регулируется время срабатывания датчика тяги. Аналогичная гайка может быть установлена также и на штоке 15 взамен упора 17 для настройки времени срабатывания узла контроля пламени.

Таким образом, устройство позволяет повысить надежность.

Формула изобретения

Устройство контроля газового водонагревателя, содержащее источник газа, газовую горелку с клапаном-отсекателем и регулирующим клапаном с пусковой кнопкой, который соединен с биметаллическим чувствительным элементом, установленным в пламени запальника, и датчик тяги, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, пусковая кнопка установлена на биметаллическом чувствительном элементе, причем датчик тяги непосредственно соединен с источником газа, а запальник — с регулирующим клапаном.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 669153, кл, F 23 N 5/24, 1977.
