Реферат

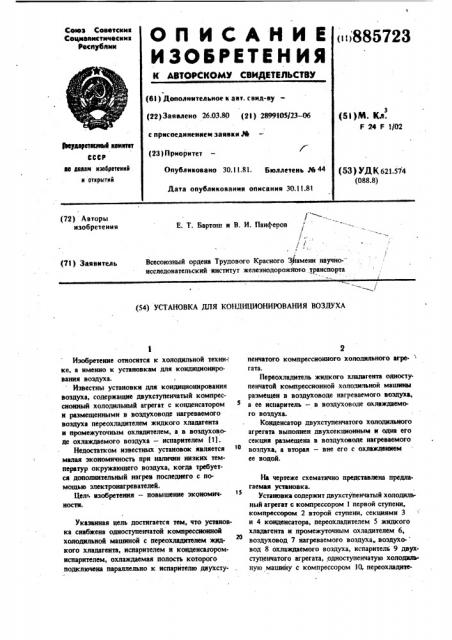

О П И С А Н И Е < >885723

ИЗОВРЕТЕ Н ИЯ

Сетев Севвтсник

Сецнаннстнчвсимк

Увснублнн

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. санд-ву (22) Заявлено 26.03.80 (21) 289910SI23 — 06 с присоединением заявки 16 (Sl )N. 3(л.

F 24 F !/02

9юударетаияыв квинтет

CCCP ае делам нзобретеаий . и отгрыткй (23) Приоритет

Опубликовано 30.11.81. Бюллетень Рй 44 (53) УД К 621.574 (088.8) Дата опубликования описания 30.11.81 (72) Авторы изобретения

Е. Т. Бартош и В. И. Панферов

Всесоюзный ордена Трудового Красного Зйаменн научно-" исследовательский институт желеэнодорожйого транспорта (71) Заявитель (54) УСТАНОВКА ДЛЯ КОНЛИЦИОНИРОВАНИЯ ВОЗДУХА

Изобретение относится к холодильной техни-, ке, а именно к установкам для кондиционирования воздуха.

Известны установки для кондиционирования воздуха, содержащие двухступенчатый компрессионный холодильный агрегат с конденсатором и размещенными в воздуховоде нагреваемого воздуха переохладителем жидкого хладагента и промежуточным охладителем, а в воздуховоде охлаждаемого воздухе — испарителем 11).

Недостатком известных установок является малая экономичность при наличии низких температур окружающего воздуха, когда требуется дополнительный нагрев последнего с помощью электронагревателей.

Цель изобретения — повышение экономичности.

Укаэанная цель достигается тем, что установка снабжена одноступенчатой компрессионной холодильной машиной с переохладителем жидкого хладагента, испарителем и кондеисагоромиспарителем, охлаждаемая полость которого подключена параллельно к испарителю двухступенчатого компрессионного холодильного агре- гата.

Переохладитель жидкого хлалагента одноступенчатой компрессионной холоднчьной машины размещен в воздуховоде нагреваемого воздуха, а ее испаритель — в воздуховоле охлаждаемого воздуха.

Конденсатор двухступенчатого холодильного агрегата выполнен двухсекционным н одна его секция размещена в воздуховоде нагреваемого воздуха. а вторая — вне его с охлаждением ее водой.

На чертеже схематично представлена предлагаемая установка.

Установка содержит двухсту холодильный агрегат с компрессором 1 первой ступени, компрессором 2 второй ступени, секциями 3 и 4 коцденсатора, переохладителем 5 жидкого хладагента и промежуточным охладителем 6,. воздуховод 7 нагреваемого воздуха„воэдухо- вод 8 охлаждаемого воздуха, испаритель 9 двухступенчатого агрегата, одноступенчатую холодильную машину с компрессором 10(переохладите885723 4 емой полости конденсатора-испарителя 13, в которую жидкий хладон поступает через, дроссельный вентиль 15.

Экономическая эффективность предлагаемой установки выражается в снижении стоимости производства тепла в холодное время года, когда в известных установках требуется недостаток тепла покрывать электронагревателями.

2. Установка по п. 1, о т л и ч а ю щ ая с я тем, что, переохладитель жидкого хладагента одноступенчатой компрессионной холодильной машины размещен в воздуховоде нагреваемого воздуха, а ее испаритель — в воздуховоде охлаждаемого воздуха.

З.Установкапоп.1, отличающ а я с я тем, что конденсатор двухступенчатого компрессионного холодильного агрегата выполнен двухсекционным и одна его секция размещена в воздуховоде нагреваемого возду4о ха, а вторая — вне его с охлаждением ее водой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 659838, кл. F 24 F 1/02, 1979. лем 11 холодильного агента, испарителем 12 и конденсатором-испарителем 13.

Кроме этого, на чертеже показаны дроссельные вентили 14, 15 и 16, линия 17 подвода холодной воды и линия 18 отвода горячей

ВОДЫ, Установка работает следующим образом.

При работе по двухступенчатому циклу (без компрессионной холодильной машины) компрессором 1 из испарителя 9 засасывают пары !о хладагента низкого давления, преимущественно хладона-12, и нагнетают их через нромежуточный охладитель б, размещенный в воздуховоде

7 нагреваемого воздуха, в компрессор 2 второй ступени, откуда они под высоким давлением поступают в секции 4 конденсатора. В этой секции пары конденсируются, нагревая проходящий по воздуховоду 7 воздух. При этом в работу может быть включена секция 3 конденсатора, В которой нагревают воду, приходящую холодной по линии 17 и отходящую горячей по линки !8. Жидкий хладон-12, через переохладитель 5 и дроссельный вентиль 15 поступает в испаритель 9, в котором кипит при низком давлении, охлаждая воздух, проходящий через Воздуховод 8. Если наружный воздух имеет низкую температуру, то к двухступенчатому холодильному агрегату каскадно подсоединяется посредством конденсатора-испарителя 13 одноступенчатая холодильная машина, которая увеличивает выход тепла из секций 3 и 4 конденсатора двухступенчатого холодильного агрегата. При этом одноступенчатая машина работает на другом хладагенте, преимущественно хладоне- 22, При каскадной работе установки, пары хладона-22 6тсасываются компрессором 10 из испарителя 12, размещенного в воздуховоде 8 охлаждаемого воздуха, нагнетаются в нагреваемую полость конденсатора-испарителя 13, в которой превращаются в жидкое состояние, после чего жидкий хладон-22 через переохладитель 11 и дроссельный вентиль 16 подается снова в испаритель 12, При этом двухступенчатый агрегат отсасывает пары хладона-12 из охлаждаФормула изобретения

1. Установка для кондиционирования воздуха, содержащая двухступенчатый компрессионный холодильный агрегат с конденсатором и размещенными в воэдуховоде нагреваемого воздуха переохладителем жидкого хладагента и промежуточным охладителем, а в воэдуховоде охлаждаемого воздуха — испарителем, о тл и ч а ю щ а я с я тем, что, с целью повы-. шения экономичности при круглогодичном использовании установки, последняя снабжена одноступенчатой компрессионной холодильной машиной с переохладителем жидкого хладагента, испарителем и конденсатором-испарителем, охлаждаемая полость которого подключена параллельно к испарителю двухступенчатого компрессионного холодильного агрегата.
