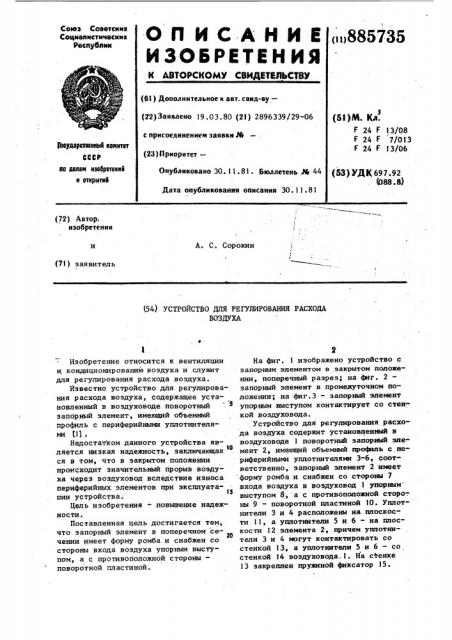

(72) Автор.. . изобретеиия

А. С. Сорокин (71) заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАСХОДА

ВОЗДУХА

Изобретение относится к вентиляции и, кондиционированию воздуха и служит для регулирования расхода воздуха.

Известно устройство для регулирования расхода воздуха, содержащее установленный в воздуховоде поворотный запорный элемент, имендций объемный профиль с периферийными уплотнителями (13 .

Недостатком данного устройства является низкая надежность, заключающая lO ся в том, что в закрытом положении происходит значительный прорыв aospyxa через воздуховод вследствие износа периферийных элементов при эксплуата«

15 сии устройства.

Цель изобретения — повышение надежности, Поставленная цель достигается тем, что запорный элемент в поперечном сечении имеет форму ромба и снабжен со стороны входа воздуха упорным выступом, а с противоположной стороны— поворотной пластиной.

На фиг. 1 изображено устройство с запорным элементом в закрытом попожении, поперечный разрез; на фиг. 2запорный элемент в промежуточном положении, на фиг.3 - запорный элемент упорным выступом контактирует со стенкой воздуховода.

Устройство для регулирования расхода воздуха содержит установленный в воздуховоде 1 поворотный запорыяй элемент 2, имеющий объемный профиль с периферийными уплотнителями З-б, соответственно, запорный элемент 2 имеет форму ромба и снабжен со стороны 7 входа воздуха в воздуховод 1 упорным выступом 8, а с противоположной сторо-. ны 9 — поворотной пластиной 10. Уплотнители 3 и 4 расположены на плоскости 11, а уплотнители 5 и б — на ппоскости 12 элемента 2, причем уппотнители 3 и 4 могут контактировать со стенкой 13 а уплотнители 5 и 6 — со стенкой !4 воздуховода.l. На сФенке

13 закреппен пружиной фиксатор !5.

Формула изобретения

88573

Устройство работает следующим образом.

В закрытом положении запорный элемент 2 располагается в воздуховоде

1 таким образом, что уплотнители 3 и .

4, расположенные на плоскости 11, контактируют со стенкой 13, а уплотнители 5 и 6 — со стенкой 14, обеспечивая . двойное уппотнение воздуховода 1. Уплотнитель 4 закрепляется в фиксато- 10 ре 15.

При повороте элемента 2 воздух проходит через зазоры, образованные между элементом 2 и стенками 13 и 14 воздуховода 1. Поворотом пластины IO 15 изменяют направление движения воздушного потока. При дальнейшем повороте элемента 2 упорный выступ 8 упирается в стенку 13 воздуховода 1 и воздух поступает только через зазор, об- М разованный между элементом 2 и стенкой 14.

Применение предлагаемой конструкции позволяет не только регулировать количество проходящего через устройство t$ воздуха, но и изменять его направление

5 4

1движения, а наличие двойного уплотнения позволяют свести до минимума поpblB воздуха через воздуховод в закрытом положении элемента, что особенно важно в холодный период года, так как дает возможность экономить теплов ю ую энергию, идущую на отопление.

Устройство для регулирования расхода воздуха, содержащее установленный в воздуховоде поворотный запорный элемент, имеющий объемный профиль с периферийными упнотнителями, о т— л и ч а ю щ е е с я тем, что, с целью повышения надежности, запорный элемент в поперечном сечении имеет форму ромба и снабжен со стороны входа воздуха упорным выступом, а с противоположной — поворотной пластиной.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ N - 2450480, кл, F 24 F 13/12, опублик. 1978.
