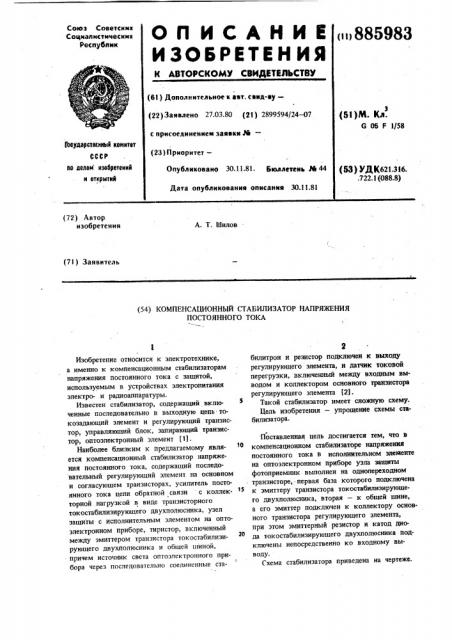

Компенсационный стабилизатор напряжения постоянного тока

Компенсационный стабилизатор напряжения постоянного тока

Иллюстрации

Показать все

Реферат



(72) Автор. изобретения

А. Т. Шилов (7I) Заявитель (54) КОМПЕНСАЦИОННЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

ПОСТОЯННОГО ТОКА

Изобретение относится к электротехнике, а именно к компенсационным стабилизаторам напряжения постоянного тока с защитой, используемым в устройствах электропитания электро- и радиоаппаратуры.

Известен стабилизатор, содержащий включенные последовательно в выходную цепь: токозадаюший элемент и регулирующий транзистор, управляющий блок, запирающий транзистор, оптоэлектронный элемент (1).

Наиболее близким к предлагаемому является компенсационный стабилизатор напряжения постоянного тока, содержащий последо вательный регулирующий элемент на основном и согласуюшем транзисторах, усилитель постоянного тока цепи обратной связи с коллекторной нагрузкой в виде транзисторного токостабилизируюшего двухполюсника, узел защиты с исполнительным элементом на оптоэлектронном приборе, тиристор, включенный между эмиттером транзистора токостабилизи10 руюшего двухполюсника и обшей шиной, причем источник света оптоэлектронного прибора через последовательно соединенные стабилитрон и резистор подключен к выходу регулирующего элемента, и датчик токовой перегрузки, включенный между входным выводом и коллектором основного транзистора регулирующего элемента (2) .

Такой стабилизатор имеет сложную схему.

Цель изобретения — упрощение схемы ctaбилизатора.

Поставленная цель достигается тем, что в компенсационном стабилизаторе напряжения постоянного тока в исполнительном элементе на оптоэлектронном приборе узла защиты фотоприемник выполнен на однопереходном транзисторе, первая база которого подключена к эмиттеру транзистора токостабилизируюшего двухполюсника, вторая — к общей шине, а его эмиттер подключен к коллектору основного транзистора регулирующего элемента, при этом эмиттерный резистор и катод диода токостабилизирующего двухполюсника подключены непосредственно ко входному выводу.

Гхема стабилизатора приведена на чертеже.

I

Стабилизатор содержит усилитель постоянного тока на транзисторе а коллекторноч йагрузкой в виде токостабилизирующего двухполюсника на транзисторе 2, резисторе 3 и диоде 4, регулирующий элемент 5, входной вывод 6, к которому подключены катод диода 4 и второй вывод эмиттерного резис1 тора 3, оптоэлектронный прибор 7 на однопереходном транзисторе, первая база которого подключена к эмиттеру транзистора 2, вторая база подключена к общей шине 8, а его эмиттер подключен к точке соединения датчика токовой перегрузки резистора 9 и коллектора основного транзистора регулирующего элемента 5, анод светодиода оптоэлектронного прибора 7 подключен к общей шине 8, а катод через стабилитрон 10 и установочный резистор 11 подключен к выходному выводу 12 и к змиттеру основного транзистора регулирующего элемента 5.

Стабилизатор работает следующим образом.

При возникновении токовой перегрузки увеличивается падение напряжения на резисторе 9, следовательно, увеличивается положительный потенциал эмиттера (по отношению к первой базе) однопереходного транзистора оптоэлектронного прибора 7. Этот транзистор открывается, сопротивление между его первой и второй базами значительно снижается, ток в цепи баэ транзистора увеличивается, а ток транзистора 2 уменьшается, что приводит к закрыванию согласующего и основного транзисторов регулирующего элемента 5, т.е. .к. выключению стабилизатора.

При увеличении выходного напряжения сверх определенного значения пробивается стабилитрон 10 и резко возрастает яркость свечения светодиода оптоэлектронного прибора 7, что приводит к открыванию однопереходного транзистора. Сопротивление между базами

885983 4 однопереходного транзистора значительно снижается, и стабилизатор выключается.

S Формула изобретения

Компенсационный стабилизатор напряжения постоянного тока, содержащий последовательный регулирующий элемент на основном и согласующем транзисторах, усилитель постоянного тока цепи обратной связи с коллекторной нагрузкой в виде транзисторного токостабилизирующего двухполюсника, узел защиты с исполнительным элементом на оптоэлектронном приборе, источник света которого через последовательно соединенные стабилитрон и резистор подключен к выходу регулирующего элемента, и датчик токовой перегрузки, включенный между входным выводом и коллектором основного транзистора регулирующего элемента, отличающийся тем, что, с целью упрощения, в исполнительном элементе на оптоэлектронном приборе узла защиты фотоприемник выполнен на однопереходном транзисторе, первая база которого подключена к эмиттеру транзистора токостабилизирующего двухполюсника, вторая — к общей шине, а его эмиттер подклю. чен к коллектору основного транзистора регулирующего элемента, при этом эмиттерный

30 резистор и катод диода токостабилизирующего двухполюсника подключен непосредственно ко входному выводу.

Источники информации, 35 принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 635476, кл. G 05 F 1/58, 1976.

2. Авторское свидетельство СССР N 522493, кл. G Об F 1/58, 1974.
