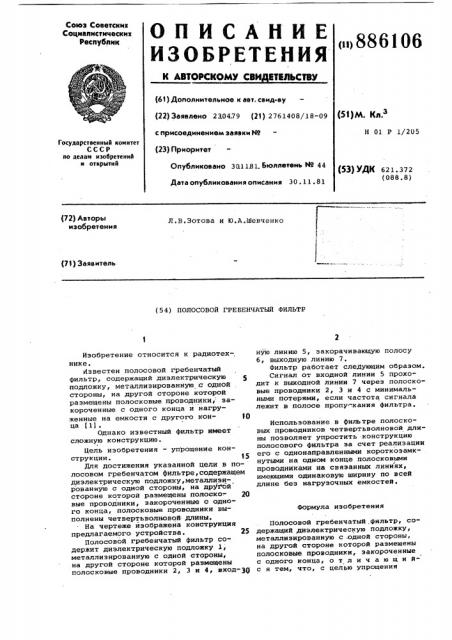

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТВЛЬСТВУ (ii) 886106 (61) Дополнительное к авт, свмд-ву (22) Заявлено 230479 (23) 2761408/18-09 с присоединением заявим No (23) Приоритет

Опубликовано 3(11181. Бюллетень М 44

Дата опубликования описания 30. 11. 81 (5!)М. Кл

Н 01 P 1/205

Государственный комитет

СССР но делам изобретений н открытий (53) УДК 621. 372 (088.8) (72) Авторы изобретения

Л.В.Зотова и Ю.A ° Øåâ÷åíêî (71) Заявитель (54) ПОЛОСОВОЙ ГРЕБЕНЧАТЫЙ ФИЛЬТР

Формула изобретения

Изобретение относится к радиотех-, нике.

Известен полосовой гребенчатый фильтр, содержащий диэлектрическую 5 подложку, металлизированную с одной стороны, на другой стороне которой размещены полосковые проводники, закороченные с одного конца и нагруженные на емкости с другого кон- !О ца (1) .

Однако известный фильтр имеет сложную конструкцию.

Цель изобретения — упрощение конструкции. 15

Для достижения указанной цели в полосовом гребенчатом фильтре, содержащем диэлектрическую подложку,металлизированную с одной стороны, на другой стороне которой размещены полоско-. 2О вые проводники, закороченные с одного конца, полосковые проводники выполнены четвертьволновой.длины.

На чертеже йэображена конструкция предлагаемого устройства, 25

Полосовой гребенчатый фильтр содержит диэлектрическую подложку 1, металлизированную с одной стороны, на другой стороне которой размещены полосковые проводники 2, 3 и 4, вход-3Q ную линию 5, закорачивающую полосу

6, выходную линию 7.

Фильтр работает следующим образом.

Сигнал от входной линии 5 проходит к выходной линии 7 через полосковые проводники 2, 3 и 4 с минимальными потерями, если частота сигнала лежит в полосе пропу кания фильтра.

Использование в фильтре полосковых проводников четвертьволновой длины позволяет упростить конструкцию полосового фильтра за счет реализации его с однонаправленными короткоэамкнутыми на одном конце полосковыми проводниками на связанных линиях, имеющими одинаковую ширину по всей длине беэ нагрузочных емкостей.

Полосовой гребенчатый, фильтр, содержащий .диэлектрическую подложку, металлиэированную с .одной стороны, на другой стороне которой размещены полосковые проводники, закороченные с одного конца, о т л и ч а ю щ и ис я тем, что, с целью упрощения

886106 г з

Составитель 1 .Серова

Редактор Л.Горбунова Техред N.Påésåñ Корректор Г.Решетник

Тираж 637 Подписное

ВЙИИПИ государственного комитета СССР по делам изобретений и,открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5

Заказ 10546/70

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 конструкции, полосковые проводники выполнены четвертьволновой длины.

Источники информации, принятые во внимание при экспертизе

1. Briechfe, Roland. Kommfeitungsfi ter ans gekoppeE ten МЖгов ге1йепе

Ceitungen.- Freguenz, 1976, 30, 9 8, S. 209-220 (прототип).
