Реферат



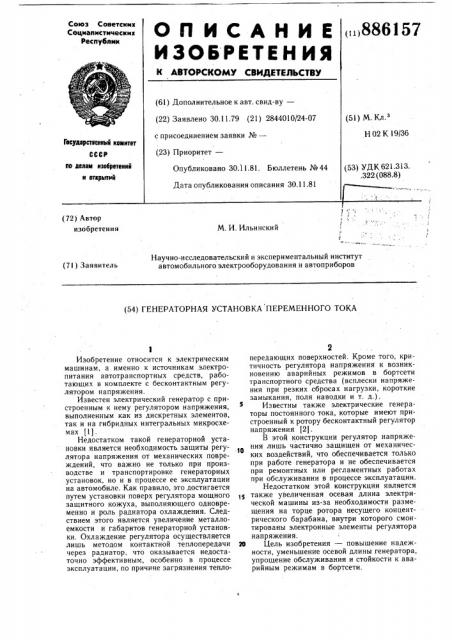

Союз Советских

Сощыалистическых

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.11.79 (21) 2844010/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 02 К 19/36

Геаудерстваииый комитет по делам иэееретеиий и еткрытий (53) УДК 621.313. .322 (088.8) Опубликовано 30.11.81. Бюллетень № 44

Дата опубликования описания 30.11.81

5 . г

1 (72) Автор изобретения

М. И. Ильинский

Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (71) Заявитель (54) ГЕНЕРАТОРНАЯ УСТАНОВКА ПЕРЕМЕННОГО ТОКА

Изобретение относится к электрическим машинам, а именно к источникам электропитания автотранспортных средств, работающих в комплекте с бесконтактным регулятором напряжения.

Известен электрический генератор с пристроенным к нему регулятором напряжения, выполненным как из дискретных элементов, так и на гибридных интегральных микросхемах (1).

Недостатком такой генератор ной установки является необходимость защиты регулятора напряжения от механических пОвреждений, что важно не только при производстве и транспортировке генераторных установок, но и в процессе ее эксплуатации на автомобиле. Как правило, это достигается путем установки поверх регулятора мощного защитного кожуха, выполняющего одновременно и роль радиатора охлаждения. Следствием этого является увеличение металлоемкости и габаритов генераторной установки. Охлаждение регулятора осуществляется лишь методом контактной теплопередачи 20 через радиатор, что оказывается недостаточно эффективным, особенно в процессе эксплуатации, по причине загрязнения тепло2 передающих поверхностей. Кроме того, критичность регулятора напряжения к возникновению аварийных режимов в бортсети транспортного средства (всплески напряжения при резких сбросах нагрузки, короткие замыкания, поля наводки и т. д.).

Известны также электрические генераторы постоянного тока, которые имеют пристроенный к ротору бесконтактный регулятор напряжения (2).

В этой конструкции регулятор напряжения лишь частично защищен от механических воздействий, что обеспечивается только при работе генератора и не обеспечивается при ремонтных или регламентных работах при обслуживании в процессе эксплуатации.

Недостатком этой конструкции является также увеличенная осевая длина электрической машины из-за необходимости размещения на торце ротора несущего концентрического барабана, внутри которого смонтированы электронные элементы регулятора напряжения.

Цель изобретения — повышение надежности, уменьшение осевой длины генератора, упрощение обслуживания и стойкости к аварийным режимам в бортсети.

886157

Поставленная цель достигается тем, что генераторная установка переменного тока содержит встроенный в ротор регулятор напряжения и размещенный между разноименными полюсами, причем для предотвращения разрушения схемы регулятора от центробежных сил при вращении, элементы регулятора скреплены с обмоткой возбуждения немагнитным и токонепроводящим бандажом и пропитаны цементирующим лаком.

На фиг. 1 представлен бесконтактный регулятор напряжения, принципиальная схема; на фиг. 2 — генераторная установка с встроенным в нее регулятором напряжения.

Бесконтактный регулятор напряжения (фиг. 1) состоит из выходного транзистора (р-"-p), чувствительного элемента — стабилитрона, реагирующего на уровень регулируемого напряжения, ограничительного сопротивления и шунтирующего диода. Элементы регулятора напряжения имеют как эластичнь(е изолированные электрические связи между собой, так и с обмоткой возбуждения генератора. Это обстоятельство позволяет расположить элементы регулятора по цилиндрической поверхности обмотки возбуждения, скрепить их бандажом (например, из капроновой нити) и пропитать.

Полученная монолитная конструкция ротора безусловно требует балансировки известным способом.

Генераторная установка (фиг. 2) состоит из статора с обмоткой 1, клювообразного ротора о и встроенного в него регулятора 3 напряжения. Выпрямление мощности осуществляется полупроводниковым мостиком

Ларионова 4, а подвод напряжения от аккумуляторной батареи к обмотке возбуждения

4 осуществляется через щеточно-контактный узел 5. Крепление элементов регулятора на роторе осуществляется бандажом 6 с последующей пропиткой. Вращение ротора осуществляется клиноременной передачей. через шкив 7, а охлаждение внутренних элементов генератора и регулятора — самовентиляцией от вентилятора 8. Дополнительное охлаждение элементов регулятора достигается за счет его вращения в потоке воздуха.

1О

Находящийся между массивными стальными полюсными наконечниками регулятор напряжения надежно защищен от всяких механических повреждений при работе и ремонтах генератора, не увеличивает габаритные размеры генератора: имеет интенсивное охлаждение. Экономический эффект достигается за счет увеличения срока службы генераторной установки.

Формула изобретения

Генераторная установка переменного тока, содержащая генератор со статором и ротором с полюсами, выпрямитель и бес-. контактный регулятор напряжения, отличающаяся тем, что, с целью повышения надежности и уменьшения осевой длины, регулятор напряжения размещен и укреплен на роторе между разноименными полюсами.

Источники информации, gp принятые во внимание при экспертизе

1. Патент Великобритании № - 934733, кл. 35, 1961.

2. Патент США № 3077558, кл. 322-63, 196!.
