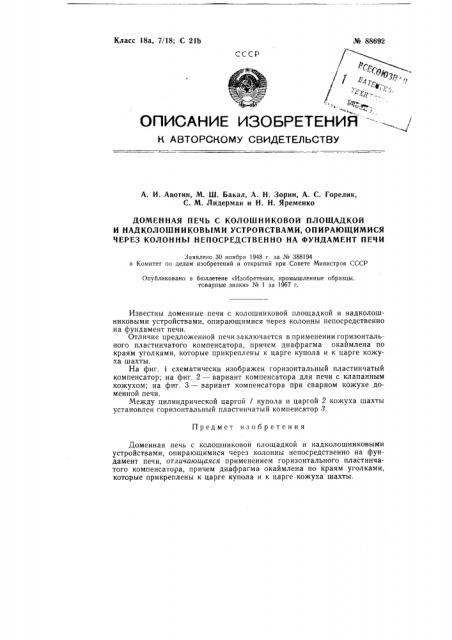

ЭЙ 88692
Класс 18R, 7/18; С 21Ь
ceca
"4т », ОПИСАНИЕ ИЗОБРЕТЕНИЙ
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
А. И. Авотин, М. Ш. Бакал, А, Н. Зорин, А. С. Горелик, С. М. Лидерман и Н. Н. Яременко
ДОМЕННАЯ ПЕЧЪ С КОЛОШНИКОВОЙ ПЛОЩАДКОЙ
И НАДКОЛОШНИКОВЫМИ УСТРОЙСТВАМИ, ОПИРАЮЩИМИСЯ
ЧЕРЕЗ КОЛОННЫ НЕПОСРЕДСТВЕННО НА ФУНДАМЕНТ ПЕЧИ
Заявлено 30 ноября 1948 г. за № 388194 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в бюллетене «Изобретения, промышленные образцы. товарные знаки» № 1 за 1967 г.
Известны доменные печи с колошниковой площадкой и надколошниковыми устройствами, опирающимися через колонны непосредственно на фундамент печи.
Отличие предложенной печи заключается в применении горизонтального пластинчатого компенсатора, причем диафрагма окаймлена по краям уголками, которые прикреплены к царге купола и к царге кожуха шахты.
На фиг. 1 схематически изображен горизонтальный пластинчатый компенсатор; на фиг. 2 — вариант компенсатора для печи с клапанным кожухом; на фиг. 3 — вариант компенсатора при сварном кожухе доменной печи.
Между цилиндрической царгой 1 купола и царгой 2 кожуха шахты установлен горизонтальный пластинчатый компенсатор 8.
Предмет изобретен и я
Доменная печь с колошниковой площадкой и надколошниковыми устройствами, опирающимися через колонны непосредственно на фундамент печи, отличающаяся применением горизонтального пластинчатого компенсатора, причем диафрагма окаймлена по краям уголками, которые прикреплены к царге купола и к царге кожуха шахты.
