Реферат

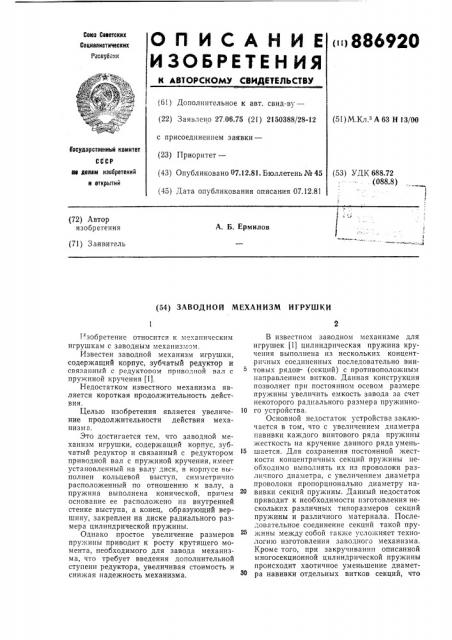

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Рзсоублик

<1886920,6! ) Дополнительное к авт. свид-ву— (22) Заявлено 27.06.75 (21) 2150388/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано о7.12.81. Бюллетень № 45 (45) Дата опубликования описания 07.12.81 (51) М Кл з А 63 К 13/00 йкудерственный комитет де делам изобретений и открытий (72) Автор изобретения

А. Б. Ермилов (71) Заявитель (54) ЗАВОДНОИ МЕХАНИЗМ ИГРУШКИ

В известном заводном механизме для игрушек (1) цилиндрическая пружина кручения выполнена из нескольких концентричных соединенных последовательно винтовых рядов- (секций) с противоположным направлением витков. Данная конструкция позволяет при постоянном осевом размере пружины увеличить емкость завода за счет некоторого радиального размера пружинного устройства.

Основной недостаток устройства заключается в том, что с увеличением диаметра навивки каждого винтового ряда пружины жесткость на кручение данного ряда уменьшается. Для сохранения постоянной >кесткости концентричных секций пружины необходимо выполнять их из проволоки различного диаметра, с увеличением диаметра проволоки пропорционально диаметру навивки секций пружины. Данный недостаток приводит к необходимости изготовления нескольких различных типоразмеров секций пружины и различного материала. Последовательное соединение секций такой пружины между собой также у сложняет технологию изготовления заводного механизма.

Кроме того, при закручивании описанной многосекционной цилиндрической пружины происходит хаотичное уменьшение диаметра навивки отдельных витков секций, что

1 çoáðåòåHHå относится к механическим игрушкам с заводным механизмом.

Известен заводной механизм игрушки, содержащий корпус, зубчатый редуктор и связанный с редуктооом приводной вал с пружиной кручения (1).

Недостатком известного механизма является короткая продолжительность действия.

Целью изобретения является увеличение продолжительности действия механизма.

Это достигается тем, что заводной механизм игрушки, содержащий корпус, зубчатый редуктор H cBsf33HHbIH с редуктором приводной вал с пружиной кручения, имеет установленный на валу диск, в корпусе выполнен кольцевой выступ, симметрично расположенный по отношению к валу, а пру>кина выполнена коническои причем основание ее расположено на внутренней стенке выступа, а конец, образующий вершину, закреплен на диске радиального размера цилиндрической пружины.

Однако простое увеличение размеров пружины приводит к росту крутящего момента, необходимого для завода механизма, что требует введения дополнительной ступени редуктора, увеличивая стоимость и снижая надежность механизма.

30 (53) УДК 688.72 (088,8)

886920

Формула изобретения

Составитель P. Ужвий

Редактор Т. Загребельная

Техред Л. Куклина

Корректор С. Файн

Заказ 1752/1291 Изд. № 639 Тираж 419 Подписное 1ПО «11оиск» Государственного комитета СССР ио делам изобретений и открытий

113035, Москва, iK-35, Раугиская Ha6., д. 4/5

Тип. Харьк. фил. пред. «Патент» может привести к заклиниванию пружины и поломке заводного механизма.

Целью изобретения является увеличение времени действия заводного механизма при ограниченном увеличении габаритных размеров пружинного устройства.

Достигается это применением в заводном механизме конической пружины кручения, которая сочетает в себе положительные качества цилиндрической и спиральной пружин. Возможность изменения осевой длины конической пружины при заводе механизма обеспечивает меньшее изменение крутящего момента на валу механизма, чем у жестко зафиксированных пружин кручения.

На чертеже схематически изображен предложенный заводной механизм, продольный разрез.

Заводной механизм включает корпус 1, в котором установлены заводной вал-шестерня 2 и вал 3 с зубчатым колееом 4. На валу 3 установлен с возможностью осевого перемещения диск 5, вращению диска 5 относительно вала 3 препятствует форма средней части вала 3, например квадратная в сечении или выполненная со шпоночным пазом. К внешнему краю подвижного диска

5 жестко присоединен конец конической пружины кручения 6, которая другим концом прикреплена к корпусу 1. Соосность вала 3 и пружины 6 обеспечена кольцевым выступом 7 на корпусе 1.

Работает заводной механизм следующим образом.

Принудительное непрерывное вращение вала-шестерни 2 обеспечивает вращение вала 3 с диском 5. При этом пружина 6 закручивается, одновременно уменьшается длина пружины 6 в осевом направлении.

Окончанием завода механизма служит упор диска 5 в пружину б в крайнем левом положении, после чего завод прекращают и используют механизм по его прямому назначению, например для привода подвижных частей детской игрушки.

Основным преимуществом предлагаемо10 го изобретения является взаимная пропорциональность габаритных размеров пружины, значительное время действия механизма по сравнению с традиционным (с цилиндрической или спиральной пружиной),.

15 простота изготовления и высокая надежность механизма.

Заводной механизм игрушки, содержащий корпус, зубчатый редуктор и связанный с редуктором приводной вал с пружиной кручения, отличающийся тем, 25 что, с целью увеличения продолжительности действия, он имеет установленный на валу диск, в корпусе выполнен кольцевой выступ, симметрично расположенный по отношению к валу, а пружина выполнена конической, причем основание ее расположено на внутренней стенке выступа, а конец, образующий вершину, закреплен на диске.

Источн|ик информации, при нятый во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 101734, кл. А 63 Н 29/04, 1954 (прототип).
