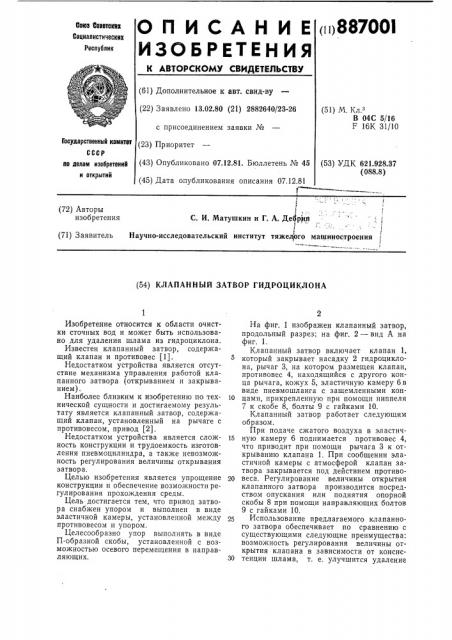

OП ИCAН И E„„887ОО

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.02.80 (21) 2882640/23-26 с присоединением заявки № (23) Приоритет (51) M. Кл.

В 04С 5/16

F 16К 31/10

Государственный комитет

СССР (43) Опубликовано 07.12.81. Бюллетень № 45 (53) УДК 621.928.37 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 07.12.81

1 (72) Авторы изобретения

С. И. Матушкин и Г. А. Дебрттн

Научно-исследовательский институт тяжелЬго Машиностроения! (71) Заявитель (54) KJIAIIAHHblA ЗАТВОР ГИДРОЦИКЛОНА

Изобретение относится к области очистки сточных вод и может быть использовано для удаления шлама из гидроциклона.

Известен клапанный затвор, содержащий клапан и противовес (1). 5

Недостатком устройства является отсутствие механизма управления работой клапанного затвора (открыванием и закрыванием).

Наиболее близким к изобретению по тех- 10 нической сущности и достигаемому результату является клапанный затвор, содержащий клапан, установленный на рычаге с противовесом, привод (2).

Недостатком устройства является слож- 15 ность конструкции и трудоемкость изготовления пневмоцилиндра, а также невозможность регулирования величины открывания затвора.

Целью изобретения является упрощение 20 конструкции и обеспечение возможности регулирования прохождения среды.

Цель достигается тем, что привод затвора снабжен упором и выполнен в виде эластичной камеры, установленной между 25 противовесом и упором.

Целесообразно упор выполнять в виде

П-образной скобы, установленной с возможностью осевого перемещения в направляющих. 30

На фиг. 1 изображен клапанный затвор, продольный разрез; на фиг. 2 — вид А на фиг. 1.

Клапанный затвор включает клапан 1, который закрывает насадку 2 гидроциклона, рычаг 3, на котором размещен клапан, противовес 4, находящийся с другого конца рычага, кожух 5, эластичную камеру 6 в виде пневмошланга с защемленными концамп, прикрепленную при помощи ниппеля

7 к скобе 8, болты 9 с гайками 10.

Клапанный затвор работает следующим образом.

При подаче сжатого воздуха в эластичную камеру 6 поднимается противовес 4, что приводит при помощи рычага 3 к открыванию клапана 1. При сообщении эластичной камеры с атмосферой клапан затвора закрывается под действием противовеса. Регулирование величины открытия клапанного затвора производится посредством опускания или поднятия опорной скобы 8 при помощи направляющих болтов

9 с гайками 10.

Использование предлагаемого клапанного затвора обеспечивает по сравнению с существующими следующие преимущества: возможность регулирования величины открытия клапана в зависимости от консистенции шлама, т. е. улучшится удаление

887001

ЯидА

Составитель Э. Яшкова

Редактор М. Кузнецова Техред А. Камышникова Корректор Т, Добровольская

Заказ 2503/10 Изд. № 606 Тираж 661 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 шлама; уменьшатся трудозатраты на изготовление привода клапанного затвора за счет упрощения конструкции, а также упростится его эксплуатация.

Ожидаемый экономический эффект от внедрения одного клапанного затвора за счет вышеуказанных преимуществ составит около 550 руб. в год.

Формула изобретения

1. Клапанный затвор гидроциклона, содержащий клапан, установленный на рычаге с противовесом, привод, о т л и ч а ющ и и ся тем, что, с целью упрощения конструкции и обеспечения возможности регулирования прохождения среды, привод затвора снабжен упором и выполнен в виде эластичной камеры, установленной между противовесом и упором.

2. Клапанный затвор по п. 1, отлича5 ющи и с я тем, что упор выполнен в виде

П-образной скобы, установленной с возможностью осевого перемещения в направляющих.

Источники информации, 10 принятые во внимание при экспертизе

1. Зенков P Л. и др. Бункерные устройства. М., «Машиностроение», 1977, с 116, 2. Горский Л. И. Расчет машин и механизмов автоматических линий литейного

15 производства. М., «Машиностроение», 1978, с. 420.
