Класс 81е, 105

65а, 26

8703

СССР

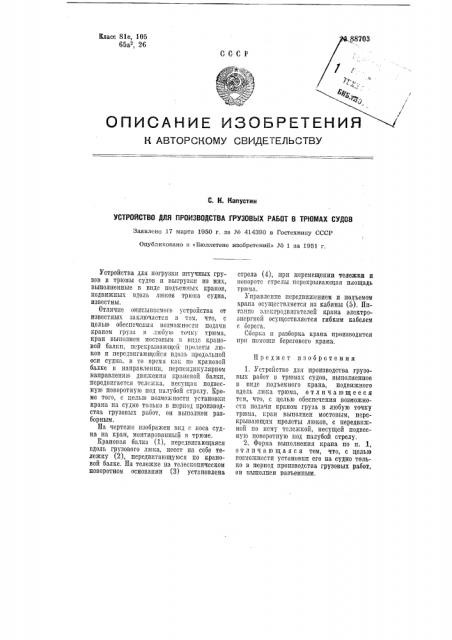

ОПИСАНИЕ ИЗОБРЕТЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Н. Капустин

УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА ГРУЗОВЫХ РАБОТ В ТРЮМАХ СУДОВ

Заявлено 17 марта 1950 г, за № 414390 в Гостехнику СССР

Опубликовано в < Бюллетене изобретений» № 1 за 1951 г.

Предмет изобретения

Устройства для погрузки ппучных грузов в трюмы судов и выгрузки из них, выполненные в виде подъемных кранов, 1юдвижных вдоль люков трюма судна, известны.

Отличие описываемого устройства от известных заключается в том, что, с целью обеспечения возмоя;ности подачи краном груза в люоую точку трюма, кран выполнен мостовым г, впдс крановой балки, перекрывающей пролеты люков и передвигающейся вдоль продольной оси судна, в то время как IIO крановой балке в направлении, перпендикулярном направлению движения крановой балки, передвигается тележка, несущая подвесную поворотную под палубой стрелу. Кр0ме того, с целью возможности установки крана на судно только в период производства грузовых работ, он выполнен разборным.

На чертеже изображен вид с носа судна на кран, монтированнып в трюме.

Крановая балка (1), передвигающаяся вдоль грузового люка, несет на себе тележку (2), передвигающуюся по крановой балке. На тележке на телескопическом пОвОрОтнОм основании (3) установлена стрела (4), при перемещении тележки и повороте стрелы перекрывающая площадь трк1ма.

Управление передвижением и подъемом крана осуществляется пз кабины (5). Нитанис электродвигателей крана элсктрознсргией осуществляется гибким кабелем с берега.

Сборка II разборка крана производится при помощи берегового крана.

1. Устройство для производства грузовых работ в трюмах судов, выполненное в виде подъемного крана, подвижного вдоль люка трюма, отличающееся тем, что, с целью обеспечения возможности подачи краном груза в любую точку трюма, кран выполнен мостовым, перекрывающим пролеты люков, с передвижной по нему тележкой, несущей подвесkIyI0 поворотную под палубой стрелу.

2. Форма выполнения крана по п. 1, отличающаяся тем, что, с цель1о возможности установки его на судно только в период производства грузовых работ, Он гыполнен разъемным.
