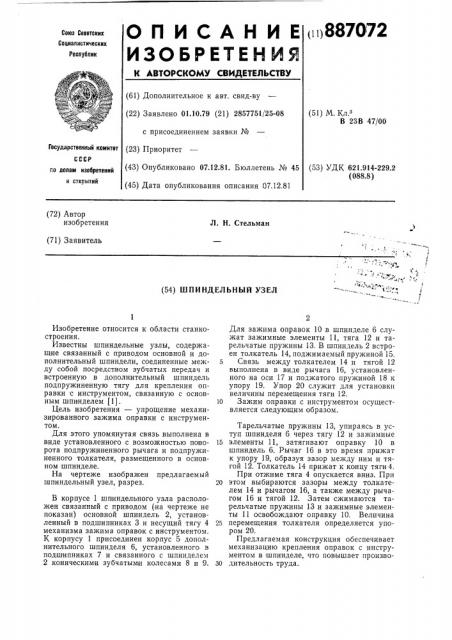

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.10.79 (21) 2857751/25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 07 .12.81. Бюллетень № 45 (45) Дата опубликования описания 07.12.81 (51) М. Кл.з
В 23В 47/00
Государствеииый комитет (53) УДК 621.914-229.2 (088.8) по делам изобретений и открытий (72) Автор изобретения
Л. Н. Стельман (71) Заявитель (54) ШПИНДЕЛЬНЫЙ УЗЕЛ
Изобретение относится к области станкостроения.
Известны шпиндельные узлы, содержащие связанный с приводом основной и дополнительный шпиндели, соединенные между собой посредством зубчатых передач и встроенную в дополнительный шпиндель подпружиненную тягу для крепления оправки с инструментом, связанную с основным шпинделем (1).
Цель изобретения — упрощение механизированного зажима оправки с инструментом.
Для этого упомянутая связь выполнена в виде установленного с возможностью поворота подпружиненного рычага и подпружиненного толкателя, размещенного в основном шпинделе.
На чертеже изображен предлагаемый шпиндельный узел, разрез.
В корпусе 1 шпиндельного узла расположен связанный с приводом (на чертеже не показан) основной шпиндель 2, установленный в подшипниках 3 и несущий тягу 4 механизма зажима оправок с инструментом.
К корпусу 1 присоединен корпус 5 дополнительного шпинделя 6, установленного. в подшипниках 7 и связанного с шпинделем
2 коническими зубчатыми колесами 8 и 9, Для зажима оправок 10 в шпинделе 6 служат зажимные элементы 11, тяга 12 и тарельчатые пружины 13. В шпиндель 2 встроен толкатель 14, поджимаемый пружиной 15.
5 Связь между толкателем 14 и тягой 12 выполнена в виде рычага 16, установленного на оси 17 и поджатого пружиной 18 к упору 19. Упор 20 служит для установки величины перемещения тяги 12.
10 Зажим оправки,с инструментом осуществляется следующим образом.
Тарельчатые пружины 13, упираясь в уступ шпинделя 6 через тягу 12 и зажимные
15 элементы 11, затягивают оправку 10 в шпиндель 6. Рычаг 16 в это время прижат к упору 19, образуя зазор между ним и тягой 12. Толкатель 14 прижат к концу тяги 4.
При отжиме тяга 4 опускается вниз. При
20 этом выбираются зазоры между толкателем 14 и рычагом 16, а также между рычагом 16 и тягой 12. Затем сжимаются тарельчатые пружины 13 и зажимные элементы 11 освобождают оправку 10. Величина
25 перемещения толкателя определяется упором 20.
Предлагаемая конструкция обеспечивает механизацию крепления оправок с инструментом в шпинделе, что повышает произвозо дительность труда, 887072
Формула изобретения
Составитель И. Покрасова
Редактор Т. Колодцева Техред А. Камышникова Корректор Е. Осипова
Заказ 2340/1 Изд. № 593 Тираж 1148 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Шпиндельный узел, содерхкащий связаппый с приводом основной п дополнительный шпиндели, соединенные между собой посредством зубчатых передач, и встроенну::о в дополнительный шпиндель подпружиненную тягу для крепления оправки с инструментом, связанную с основным шпинделем, отличающийся тем, что, с целью упрощения механизированного зажима QIIравки с инструментом, упомянутая .связь выполнена в виде установленного с возможностью поворота подпружиненного рычага и подпружиненного толкателя, размещенно5 го в îcíoâíîì шпинделе.
Источники информации, принятые во,внимание при экспертизе
1о 1. Авторское свидетельство СССР № 433995, кл. В 23Q 3f155, 1972.
