Мешалка непрерывного действия для приготовления гипсовых смесей

Мешалка непрерывного действия для приготовления гипсовых смесей

Иллюстрации

Показать все

Реферат

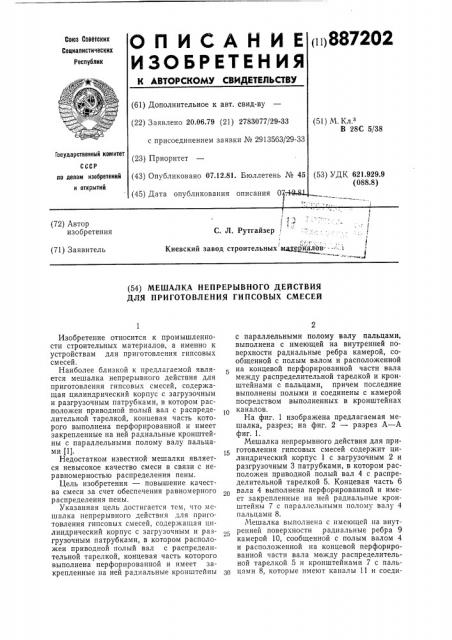

i) 887202

ОПИСАН И

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТ

Союз Сбйбтоиих

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.06.79 (21) 2783077/29-3 с присоединением заявки № 2913563/

1) М Клз

В 28С 5/38

3) УДК 621.929.9 (088.8) (43) Опубликовано 07.12.81. Бюллетень (45) Дата опубликования описания 0 по делам изобретений н открытий

? .ъ .Ф

? 1. ?

С. Л. Рутгайзер; - ., - 1 !

Киевский завод строительных eðéàëîâ"- —1 (72) Автор изобретения (71) Заявитель (54) МЕШАЛКА НЕПРЕРЫВНОГО ДЕЙСТВИЯ

ДЛЯ ПРИГОТОВЛЕНИЯ ГИПСОВЫХ СМЕСЕЙ

Государственный комитет (23) Приоритет

Изобретение относится к промышленности строительных материалов, а именно к устройствам для приготовления гипсовых смесей.

Наиболее близкой к предлагаемой является мешалка непрерывного действия для приготовления гипсовых смесей, содержащая цилиндрический корпус с загрузочным и разгрузочным патрубками, в котором расположен приводной полый вал с распределительной тарелкой, концевая часть которого выполнена перфорированной и имеет закрепленные на ней радиальные кронштейны с параллельными полому валу пальцами (1).

Недостатком известной мешалки является невысокое качество смеси в связи с неравномерностью распределения пены.

Цель изобретения — повышение качества смеси за счет обеспечения равномерного распределения пены.

Указанная цель достигается тем, что мешалка непрерывного действия для приготовления гипсовых смесей, содержащая цилиндрический корпус с загрузочным и разгрузочным патрубками, в котором расположен приводной полый вал с распределительной тарелкой, концевая часть которого выполнена перфорированной и имеет закрепленные на ней радиальные кронштейны с параллельными полому валу пальцами, выполнена с имеющей на внутренней поверхности радиальные ребра камерой, сообщенной с полым валом и расположенной на концевой перфорированной части вала между распределительной тарелкой и кронштейнами с пальцами, причем последние выполнены полыми и соединены с камерой посредством выполненных в кронштейнах каналов.

На фиг. 1 изображена предлагаемая мешалка, разрез; на фиг. 2 — разрез А — А фиг. 1.

Мешалка непрерывного действия для при1 готовления гипсовых смесей содержит цилиндрический корпус 1 с загрузочным 2 и разгрузочным 3 патрубками, в котором расположен приводной полый вал 4 с распределительной тарелкой 5. Концевая часть 6 вала 4 выполнена перфорированной и имеет закрепленные на ней радиальные кронштейны 7 с параллельными полому валу 4 пальцами 8.

Мешалка выполнена с имеющей на внутренней поверхности радиальные ребра 9 камерой 10, сообщенной с полым валом 4 и расположенной на концевой перфорированной части вала между распределительной тарелкой 5 и кронштейнами 7 с пальцами 8, которые имеют каналы 11 и соединены с камерой посредством выполненных в кронштейнах 7 каналов 12.

Вал 4 приводится во вращение от привода 13.

Мешалка работает следующим образом.

От привода 13 приводится во вращение полый вал 4 с распределительной тарелкой

5 и кронштейнами 7. В загрузочный патрубок 2 подают гипс, одновременно через полый вал 4 в камеру 10 поступает вода с пенообразователем. При интенсивном перемешивании воды с пенообразователем в камере 10 образуется пена, которая через отверстия перфорации части б и одновременно через каналы 11 и 12 за счет избыточного давления жидкости внутри полости вала 4 и камеры 10 и действия центробежных сил, которые возникают при вращении вала, поступает в корпус 1 и равномерно распределяется в гипсовой массе. Готовая гипсовая смесь непрерывно удаляется через разгрузочный патрубок 3.

Предлагаемая мешалка позволяет значительно повысить качество смеси за счет равномерного распределения пены.

887202

Формула изобретения

Мешалка непрерывного действия для приготовления гипсовых смесей, содержащая цилиндрический корпус с загрузочным и разгрузочным патрубками, в котором расположен приводной полый вал с распределительной тарелкой, концевая часть которого выполнена перфорированной и имеет закрепленные на ней радиальные кронштейны с параллельными полому валу пальцами, отличающаяся тем, что, с целью повышения качества смеси за счет обеспечения равномерного распределения пены, ц она выполнена с имеющей на внутренней поверхности радиальные ребра камерой, сообщенной с полым валом и расположенной на концевой перфорированной части вала между распределительной тарелкой и кронштейнами с пальцами, причем послед.ние выполнены полыми и соединены с камерой посредством выполненных в кронштейнах каналов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 408813, кл. В 28С 5/16, 1972.

887202

Редактор М. Кузнецова

Заказ 2338/13 Изд. № 607 Тираж 634 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Ширинкина

Техред А. Камышникова

Корректоры: Л. Корогод и В. Дод
