Свми Советских
Социалистических
Ресвублик

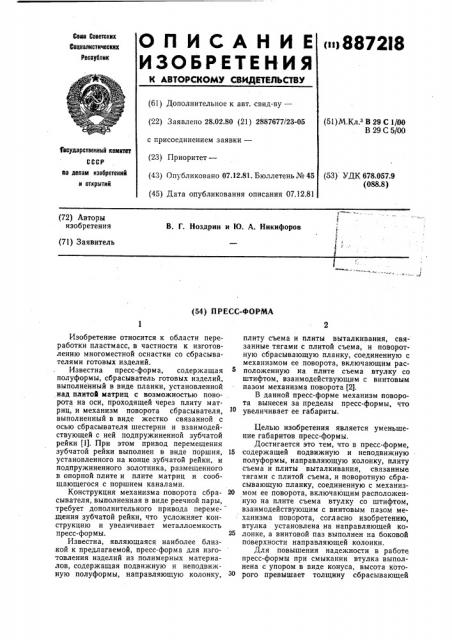

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< >8872!8 (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.02.80 (21) 2887677/23-05 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.12.81. Бюллетень № 45 (45) Дата опубликования описания 07.12.81 (51)М.Кл.з В 29 С 1/00
В 29 С 5/ОО
Хвсударственныв комитет ко делам изобретений и открытий (53) УДК 678.057.9 (088.8) (72) Авторы изобретения
В. Г. Ноздрин и Ю. А. Никифоров (71) Заявитель (54) ПРЕСС-ФОРМА
Изобретение относится к области переработки пластмасс, в частности к изготовлению многоместной оснастки со сбрасывателями готовых изделий.
Известна пресс-форма, содержащая полуформы, сбрасыватель готовых изделий, выполненный в виде планки, установленной иад плитам матриц с возможностью поворота на оси, проходящей через плиту матриц, и механизм поворота сбрасывателя, выполненный в виде жестко связанной с осью сбрасывателя шестерни и взаимодействующей с ней подпружиненной зубчатой рейки (1). При этом привод перемещения зубчатой рейки выполнен в виде поршня, установленного на конце зубчатой рейки, и подпружиненного золотника, размещенного в опорной плите и плите матриц и сообщающегося с поршнем каналами.
Конструкция механизма поворота сбрасывателя, выполненная в виде реечной пары, требует дополнительного привода переме.щения зубчатой рейки, что усложняет конструкцию и увеличивает металлоемкость пресс-формы.
Известна, являющаяся наиболее близ.кой к предлагаемой, пресс-форма для изготовления изделий из полимерных материалов, содержащая подвижную и неподвижную полуформы, направляющую колонку, плиту съема и плиты выталкивания, связанные тягами с плитой съема, и поворотную сбрасывающую планку, соединенную с механизмом ее поворота, включающим расположенную на плите съема втулку со штифтом, взаимодействующим с винтовым пазом механизма поворота (2).
В данной пресс-форме механизм поворота вынесен за пределы пресс-формы, что увеличивает ее габариты.
Целью изобретения является уменьшение габаритов пресс-формы.
Достигается это тем, что в пресс-форме, 15 содержащей подвижную и неподвижную полуформы, направляющую колонку, плиту съема и плиты выталкивания, связанные тягами с плитой съема, и поворотную сбрасывающую планку, соединенную с механиз20 мом ее поворота, включающим расположенную на плите съема втулку со штифтом, взаимодействующим с винтовым пазом механизма поворота, согласно изобретению, втулка установлена на направляющей ко25 лонке, а винтовой паз выполнен на боковой поверхности направляющей колонки.
Для повышения надежности в работе пресс-формы при смыкании втулка выполнена с упором в виде конуса, высота которого превышает толщину сбрасывающей
887218 планки, а в неподвижной полуформе выполнен фиксирующий паз под упор.
На фиг. 1 показана подвижная полуформа в плане; на фиг. 2 — неподвижная полуформа в плане; на фиг. 3 — разрез
А — А пресс-формы на фиг. 1.
Пресс-форма состоит из неподвижной полуформы 1 с фиксирующим пазом 2 и подвижной полуформы 3. Подвижная полуформа 3 содержит плиту съема 4, направляющую колонку 5 с винтовым пазом 6, сбрасывающую планку 7, соединенную с втулкой 8 со штифтом 9 и конусным упором
10, установленной на поверхности плиты съема 4 концентрично направляющей ко- 15 лонке 5, оформляющие знаки 11 и плиту выталкивания 12 с тягами 13.
Пресс-форма работает следующим образом.
При раскрытии пресс-формы и отходе 20 подвижной полуформы 3 оформляющие знаки 11 извлекают изделия из неподвижной полуформы 1. Затем плита выталкивания 12 останавливается упором машины (на, фиг. не показан) и плита съема 4 снимает изделия с оформляющих знаков 11. Одновременно плита съема 4 перемещает по I аправляющей колонке 5 втулку 8 со сбрасывающей планкой 7. Штифт 9, взаимодействуя с винтовым пазом 6, проворачивает З втулку 8, и после того как изделия будут сняты плитой съема 4 с оформляющих знаков 11, сбрасывающая планка 7 сбросит их с поверхности плиты съема 4.
При закрытии пресс-формы за счет взаимодействия штифта 9 с винтовым пазом 6 и конусного упора 10 с неподвижной полуформой 1 втулка 8 проворачивается в обратном направлении. При этом конусный упор 10 попадает в фиксирующий паз 2 не- 4о подвижной полуформы 1 и центрирует сбрасывающую планку 7 в исходном положении. Пресс-форма смыкается, и весь цикл повторяется сначала.
Использование данного изобретения позволит уменьшить габариты пресс-формы, так как сбрасывающее устройство не вынесено за пределы пресс-формы, снижает ее металлоемкость и повышает надежность ее в работе.
Формула изобретения
1. Пресс-форма для изготовления изделий из полимерных материалов, содержащая подвижную и неподвижную полуформы, направляющую колонку, плиту съема и плиты выталкивания, связанные тягами с плитой съема, и поворотную сбрасывающую планку, соединенную с механизмом ее поворота, включающим расположенную на плите съема втулку со штифтом, взаимодействующим с винтовым пазом, механизма поворота, отличающаяся тем, что, с целью уменьшения габаритов пресс-формы, втулка установлена на направляющей колонке, а винтовой паз выполнен на боковой поверхности направляющей колонки.
2, Пресс-форма по п. 1, о т л и ч а ющ а я с я тем, что, с целью повышения надежности в работе пресс-формы при смыкании, втулка выполнена с упором в виде конуса, высота которого превышает толщину сбрасывающей планки, а в неподвижной полуформе выполнен фиксирующий паз под упор.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
М 587006, кл. В 29 С 5/00, 1976.
2. Авторское свидетельство СССР по заявке № 2830797/23-05, В 29 С 5/00, 1979 (прототип).
887218
Я в
10 фиг. J
