Устройство для продольной резки прорезиненного полотна
Иллюстрации
Реферат

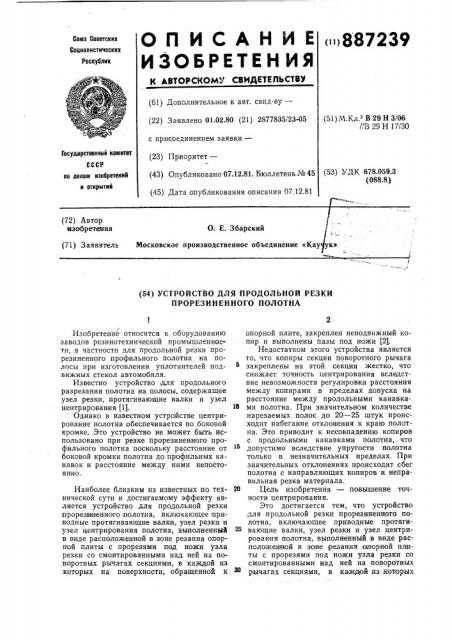

ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
«»887239
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.02.80 (21) 2877835/23-05 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.12.81. Бюллетень № 45 (45) Дата опубликования описания 07.12.81 (51) М. Кл з В 29 Н 3/06
/ H 29 Н 17/30
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 678.059.3 (088.8) (72) Автор изобретения
О. Е. Збарский
Московское производственное объединение «Кау (71) Заявитель укэ (54) УСТРОЙСТВО ДЛЯ ПРОДОЛЬНОЙ РЕЗКИ
ПРОРЕЗИНЕННОГО ПОЛОТНА
Изобретение относится к оборудованию заводов резинотехнической промышленности, в частности для продольной резки прорезиненного профильного полотна на полосы при изготовлении уплотнителей подвижных стекол автомобиля.
Известно устройство для продольного разрезания полотна на полосы, содержащее узел резки, протягивающие валки и узел центрирования (1J.
Однако в известном устройстве центрирование полотна обеспечивается по боковой кромке. Это устройство не может быть использовано при резке прорезиненного профильного полотна поскольку расстояние от боковой кромки полотна до профильных канавок и расстояние между ними непостоянно.
Наиболее близким из известных по технической сути и достигаемому эффекту является устройство для продольной резки птрорезвненного |полотна, включающее приводные протягивающие валки, узел резки и узел центрирования полотна, выполненный в виде расположенной в зоне резания опорной плиты с прорезями под ножи узла резки со смонтированными над ней на поворотных рычагах секциями, в каждой из которых на поверхности, обращенной к опорной плите, закреплен неподвижный копир и выполнены пазы под ножи (21.
Недостатком этого устройства является то, что копиры секции поворотного рычага закреплены на этой секции жестко, что снижает точность центрирования вследствие невозможности регулировки расстояния между копирами в пределах допуска на расстояние между продольными канавками полотна. При значительном количестве нарезаемых полос до 20 — 25 штук происходит набегание отклонения к краю полотна. Это приводит к несовпадению копиров . с продольными канавками полотна, что допустимо вследствие упругости полотна только в незначительных пределах. При значительных отклонениях происходит сбег полотна с направляющих копиров и неправильная резка материала.
20 Цель изобретения — повышение точности центрирования.
Это достигается тем, что устройство для продольной резки прорезиненного полотна, включающее приводные протягивающие валки, узел резки и узел центрирования полотна, выполненный в виде расположенной в зоне резания опорной платы с прорезями под ножи узла резки со смонтированными над ней на поворотных рычагах секциями, в каждой из которых
887239
I5
65 на поверхности, обращенной к опорной плите, закреплен неподвижный копир и выполнены пазы под ножи, согласно изобретенгпо снабжено расположенным в каждой секции регулировочным винтом, проходящим через закрепленный в центре секции неподвижный копир, расположенными по обеим его сторонам направляющими и установленными в них на регулировочном винте подвижными копирами, при этом регулировочный винт выполнен с соответствующими числу подвижных копиров участками, имеющими с одной стороны от неподвижного копира правую резьбу, а с другой — левую с увеличением шага резьбы каждого последующего участка.
Для обеспечения равного расстояния между копира ми величина шага резьбы каждого последующего участка больше предыдущего на величину шага резьбы первого к неподвижному копиру участка.
На фиг. 1,изо|бражен общий вид устройства; |на фиг. 2 — то же,:в плане;,на фиг. 3 — узлы резаки,и центр ировачия; на фиг. 4 — р,азрез,по А — А,на фиг. 3; на фиг. 5 — регулировочный:винт.
Устройство для продольной резки прорезиненного профильного полотна содержит основание 1, на котором смонтированы раскаточная стойка 2 для установки рулона профильного полотна 3, отклоняющие ролики 4, 5, узел 6 резки, включающий дисковые ножи 7 с упругими прокладками
S, например из резины, на ножедержателе
9 и фиксирующие гайки 10, 11, узел 12 центрирования, установленный над узлом 6 резки и протягивающие валки 13, 14.
Узел 12 центрирования выполнен в виде опорной плиты 15 с прорезями а под ножи, установленной шарнирно на основании с приводом от цилиндра 16 со смонтированными над ней на поворотных рычагах 17 секциями 18. Поворотные рычаги
17 установлены с возможностью перемещения вдоль оси и снабжены фиксирующими болтами 19. Каждая из секций 18 включает один неподвижный копир 20, закрепленный вдоль осевой линии секции 18 расположенные по обе стороны от него направляющие 21, в которых установлены подвижные копиры 22 с возможностью пеоемещения при помощи регулировочного гинта 23 с соответствующими числу подвижных копиров 22 участками, имеющими одной стороны от неподвижного копира 0 правую резьбу 24, а с другой — левую
".5, Величина шага резьбы каждого последующего участка больше предыдущего на величину шага резьбы первого к неподвижному копиру участка.
Устройство работает следующим обра:OM.
При заправке полотно 3 протягивается через узел 12 центрирования между протягивающими валками 13, 14. При этом поворотные рычаги 17 с секциями 18 находятся в верхнем положении, Регулировка узла 12,центрирования осуществляется регулировочнь|м винтом 23, при вращении которого подвижные копиры 22 перемещаются в разные стороны относительно жестко закрепленного неподвижного копира 20 до их совпадения с продольными канавками полотна 3, 3а счет возрастания шага резьбы регулировочного винта 23 от центра к его торцам величина перемещения каждого следующего копира по сравнению с предыдущим, расположенным ближе к середине регулировочного винта, больше.
Это позволяет учесть набегание отклонения между продольными канавками полотна. Поворотом фиксирующих гаек 10, 11 за счет сжатия упругих прокладок 8 уточняется положение дисковых ножей 7 относительно копиров.
После проведения регулировки последовательно опускают секции 18, включают привод вращения дисковых ножей 7 и цилиндром 16 опускают опорную плиту 15.
Включают привод вращения протягивающих валков 13, 14, при помощи которых разрезанные полосы полотна 3 поступают на последующие технологические операции.
Точность центрирования полотна относительно дисковых ножей в устройстве обеспечивается за счет наличия плавной регулировки положения копиров относительно продольных канавок полотна до их совпадения.
Формула изобретения
1. Устройство для продольной резки прорезиненного полотна, включающее приводные протягивающие валки, узел резки и узел центрирования полотна, выполненный в виде расположенной в зоне резания опорной плиты с прорезями под ножи узла резки со смонтированными над ней на поворотных рычагах секциями, в каждой из которых на поверхности, обращенной к опорной плите, закреплен неподвижный копир и выполнены пазы под ножи, о т л ич а ю щ е е с я тем, что, с целью повышения точности центрирования, устройство снабжено расположенным в каждой секции регулировочным винтом, проходящим через закрепленный в центре секции неподвижный копир, расположенными по обеим его сторонам направляющими и установленными в них на регулировочном винте подвижными копирами, при этом регулировочный винт выполнен с соответствующими числу подвижных копиров участками, имеющими с одной стороны от неподвижного копира правую резьбу, а с другой — левую, с увеличением шага резьбы каждого последующего участка, 887239
2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения равного расстояния между копирами, величина шага резьбы каждого последующего .участка больше предыдущего на величину шага резьбы первого к неподвижному копиру участка.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР № 110768, кл. В.29 Н 3/06, 1957.
2. Авторское свидетельство СССР по заявке № 2596135/23-05, кл. В 29 Н 3/06, 1978 (прототип).
