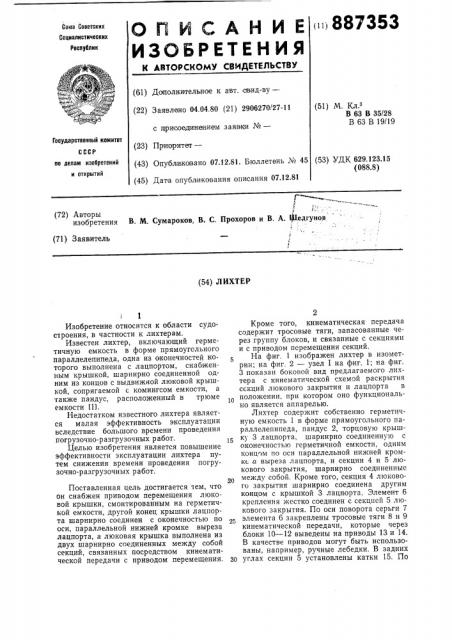

Союз Советских

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

49 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.04.80 (21) 2906270/27-11 с дрисоединвн!ием зая!жи №вЂ” (23) Пр иоритет— (43) Опубликовано 0712.81. Бюллетень ¹ 45 (45) Дата опубликования оиисания 07.12.81 (51) М. Кл.з

В 63 В 35/28

В 63 В 19/19

Гасударственный комитет по делам изобретений (53) УДК 629.123.15 (088.8) и открытий (72) Авторы изобретения

В. М. Сумароков, В. С. Прохоров и В. А. шелгунов (71) Заявитель (54) ЛИХТЕР

Изобретение относится к области судостроения, в частности к лихтерам.

Известен лихтер, включающий герметичную емкость в форме прямоугольного параллелепипеда, одна из оконечностей которого выполнена с лацпортом, снабженным крышкой, шарнирно соединенной одним из концов с выдвижной люковой крышкой, сопрягаемой с комингсом емкости, а также пандус, расположенный в трюме емкости Ш.

Недостатком известного лихтера является малая эффективность эксплуатации вследствие большого времени проведения погрузочно-разгрузочных работ.

Целью изобретения является повышение эффективности эксплуатации лихтера путем снижения времени проведения погрузочно-разгрузочных работ.

Поставленная цель достигается тем, что он снабжен приводом перемещения люковой крышки, смонтированным на герметичной емкости, другой конец крышки лацпорта шарнирно соединен с оконечностью по оси, параллельной нижней кромке выреза лацпорта, а люковая крышка выполнена из двух шарнирно соединенных между собой секций, связанных посредством кинематической передачи с приводом перемещения. З0

Кроме того, кинематическая передача содержит тросовые тяги, запасованные через группу блоков, и связанные с секциями и с приводом перемещения секций.

На фиг. 1 изображен лихтер в изометрии; на фиг. 2 — узел 1 на фиг. 1; на фиг.

3 показан боковой вид предлагаемого лихтера с кинематической схемой раскрытия секций люкового закрытия и лацпорта в положении, при котором оно функционально является аппарелью.

Лихтер содержит собственно герметичную емкость 1 в форме прямоугольного параллелепипеда, пандус 2, торцовую крышK) 3 лацпорта, шарнирно соединенную с оконечностью герметичной емкости, одним концом по оси параллельной нижней кромкь а выреза лацпорта, и секции 4 и 5 люкового закрытия, шарнирно соединенные между собой. Кроме того, секция 4 люкового закрытия шарнирно соединена др !гим концом с крышкой 3 лацпорта. Элемент 6 крепления жестко соединен с секцией 5 люкового закрытия. По оси поворота серьги 7 элемента 6 закреплены тросовые тяги 8 и 9 кинематической передачи, которые через блоки 10 — 12 выведены на приводы 13 и 14.

В качестве приводов могут быть использованы, например, ручные лебедки. В задних углах секции 5 установлены катки 15. По

887353

3 внутреннему контуру комигса 16 люка и выреза под лацпорт выполнен желоб 17.

Побортно у скатов желобов 17 выполнены катки 18. На оконечности, снабженной лацпортом, смонтированы стопора-фиксаторы

19, Раскрытие лихтера происходит в следующей последовачельности.

Усилие с привода 13 через блоки 10 и

11 посредством тросовой тяги 9 через серьгу 7 и элемент 6 крепления передается на секцию 5 крышки, которая на катках 15 прокатывается по желобу 17 и через секцию 4 люковой крышки передает усилие на торцовую крышку 3 лацпорта, которая поворачиваясь приводит к раскрытию лацпорта. Раскрытие крышки 3 лацпорта ограничено стопорами-фиксаторами 19, напри;«Iep повторными клиньями. Дальнейшим усилием привода 13 одновременно происходит поворот и перемещение секций 4, 5 и крышки 3 вокруг осей соединяющих шарниров и по желобу 17 соответственно до такого пространственного положения, при котором дальнейшая выкладка происходит за счет силы тяжести секций 5 и 4 люкового закрытия до выкладки их в аппарель, при этом секция 4 крышки одним концом ло>кится на дно, а сскция 5 ложится сверху на секцию 4 и крышку 3 лацпорта. В период раскрытия трюма тросовая тяга 8 от привода 14 через блок 12 работает на раскручивание до начала действия силы тяжести и далее через блок 10 работает усилием привода 14 на удержание секций 5 и 1 от падения до полной выкладки.

Закрытие лихтера происходит в следующей последовательности.

При одновременной работе приводов 13 и 14 усилия через блоки 12, 11, 10 посредством тросовых тяг 8 и 9 передаются иа секцию 5 через серьгу 7 элемента 6. Секция

5 поднимается и приходиг в положение касалия роликами 15 желобов 17 и прокатывается по иим, увлекая за собой крышку 3 и секцию 4 (последняя поворачивается) убирает аппарель и закрывает люковое закрытие. При этом после прохода элемента 6 крепления над блоком 10 огкл1очается привод 13 и дальнейшее закрытие происходит под действием усилия привода 14 при сдерживающем действии усилия привода

13, Таким образом, в положении по-иоход4 ному крышки 3 и секций 4 и 5 обеспечивают закрытие трюма и лацпорта, а в положении по-рабочему работают как аппареяи, позволяя с помощью пандуса 2 внутри

5 трюма проводить грузовые операции горизонтальным способом непосредственно с несборудованного берега в лихтер и обратно.

Преимущества предлагаемой ко нструкции

10 лихтера заключается в том, что она обеспечивает возможность работы на необорудованный берег, в районах пустынных и несситаемых участков побережья морей и устьев рек. При этом раскрытие и закрытие лихтера производится собственными средствами без применения судовой или береговой техники.

Формула изобретения с-0

1. Лихтер, включающий герметичную емкость в форме прямоугольного параллелепипеда, одна из оконечностей которого выполнена с лацпортом, снабженным крышкой, шарнирно соединенный одним из коннов с выдвижной люковой крышкой, сопрягаемой с комигсом емкости, а также пандус, располо>кениый в трюмс емкости, о тличающийся тем, что, с целью повыЗ0 шения эффективности эксплуатации путем снижения времени проведения погрузочноразгрузочных работ, он снабжен приводом перемещения люковой крышки, смонтированным на герметичной емкости, другой конец

35 крышки лацпорта шарнирно соединен с оконечностью по оси, параллельной нижней кромке Выреза лацпорта, а люковая крыш ка выполнена из двух шарнирно соединенных между собой секций, связанных посредством, кинематической передачи с приводом перемещения.

2 Лихтер по п 1 отлича |ощийся тем, что кинематическая передача содержит тросовые тяги, запасованные через группу блоков, и связанные с секциями и с приводом перемещения секций.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке X 2671859/11, кл. В 63 В 35/28, ?7.09,78, по которой принято решение о выдаче авторского свидетельства (прототип).

887353 ло3ернуаб

Составитель В. Старых

Техред И. Пенчко

Редактор Л. Гольдина

Корректор Т. Трушкина

Заказ 8885

Изд. № 646 Тираж 497

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Загорская типография Упрполиграфиздатз Мособлисполкома
