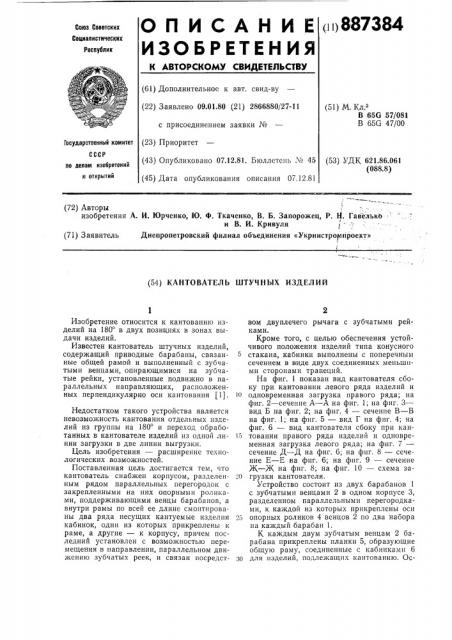

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.01.80 (21) 2866880/27-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.12.81. Бюллетень № 45 (45) Дата опубликования описания 07.12.81 (51) M Кл з

В 650 57/081

В 65G 47/00

Государственный комитет (53) УДК 621.86.061 (088.8) по делам изобретений и открытий (72) Авторы изобретения А. И. Юрченко, Ю. Ф. Ткаченко, В. Б, Запорожец, P. H. Гавелько: и В. И. Кривуля

Днепропетровский филиал объединения «Укрнистромпроект» (71) Заявитель (54) КАНТОВАТЕЛ Ь ШТУЧ Н ЫХ ИЗДЕЛ И Й

Изобретение относится к кантованию изделий на 180 в двух позициях в зонах выдачи изделий.

Известен кантователь штучных изделий, содержащий приводные барабаны, связанные общей рамой и выполненный с зубчатыми венцами, опирающимися на зубчатые рейки, установленные подвижно в параллельных направляющих, расположенных перпендикулярно оси кантования (1).

Недостатком такого устройства является невозможность кантования отдельных изделий из группы на 180 и переход обработанных в кантователе изделий из одной линии загрузки в две линии выгрузки.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается тем, что кантователь снабжен корпусом, разделенным рядом параллельных перегородок с закрепленными на них опорными роликами, поддерживающими венцы барабанов, а внутри рамы по всей ее длине смонтированы два ряда несущих кантуемые изделия кабинок, одни из которых прикреплены к раме, а другие — к корпусу, причем последний установлен с возможностью перемещения в направлении, параллельном движению зубчатых реек, и связан иосредством двуплечего рычага с зубчатыми рейками.

Кроме того, с целью обеспечения устойчивого положения изделий типа конусного стакана, кабинки выполнены с поперечным сечением в виде двух соединенных меньшими сторонами трапеций.

На фиг. 1 показан вид кантователя сбоку при кантовании левого ряда изделий и ю одновременная загрузка правого ряда; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3— вид Б на фиг. 2; на фиг. 4 — сечение  — В на фиг. 1; на фиг. 5 — вид Г на фиг. 4; на фиг. 6 — вид кантователя сбоку при кан15 товании правого ряда изделий и одновременная загрузка левого ряда; на фиг. 7— сечение Д вЂ” Д на фиг. 6; на фиг. 8 — сечение Š— Е на фиг. 6; на фиг. 9 — сечение

5K — Ж на фиг. 8; на фиг. 10 — схема за о грузки кантователя.

Устройство состоит из двух барабанов 1 с зубчатыми венцами 2 в одном корпусе 3, разделенном параллельными перегородками, к каждой из которых прикреплены оси

25 опорных роликов 4 венцов 2 по два набора на каждый барабан 1.

К каждым двум зубчатым венцам 2 барабана прикреплены планки 5, образующие общую раму, соединенные с кабинками 6 зо для изделий, подлежащих кантованию. Ос887384 тальные кабинки этой группы крепятся к корпусу 3, который шарнирно присоединен к одному концу качающегося рычага приводом 7, а рейки 8 — к другому. Корпус 3 и рейки 8 движутся в параллельных направляющих 9 в противоположные стороны.

Кабины выполнены с поперечным сечением двух трапеций, соединенных меньшими сторонами.

Кантователь работает следующим образом.

С транспортера ряд изделий подается в левый ряд кабинок 6 кантователя, привод

7 приводит в действие рейки 8, по которым движутся зубчатые венцы 2 барабанов 1, и корпус 3 перемещается влево на шаг. В это время кабинки 6, связанные с венцами

2, переворачиваются на 180, толкателем 10 выталкиваются изделия на приемное уст- 20 ройство, а в другой ряд кабинок 6 кантователя загружается новая группа изделий.

Привод возвращает корпус в первоначальное положение и при этом движении в левом ряду кабинки 6 приобретают перво- 25 начальное положение, а в правом ряду кабинки 6, связанные с венцами 2, переворачиваются на 180 и толкателем 10 выталкиваются на приемное устройство, в это время в другой ряд кабинок 6 загружается 30 новая группа изделий.

Изобретение обеспечивает кантование изделий на 180 в двух позициях в зонах выдачи изделий, а также опорожнение тары, и позволяет использовать устройство в 35 массовом производстве при упаковке легкобьющихся изделий в строительной промышленности, где технологический процесс автоматизирован.

Формула изобретения

l. Кантователь штучных изделий, содержащий приводные барабаны, связанные общей рамой и выполненные с зубчатыми венцами, опирающимися на зубчатые рейки, установленные подвижно в параллельных направляющих, расположенных перпендикулярно оси кантования, отл и ч а юшийся тем, что, с целью расширения технологических возможностей, он снабжен корпусом, разделенным рядом параллельных перегородок с закрепленными на них опорными роликами, поддерживающими венцы барабанов, а внутри рамы по всей ее длине смонтированы два ряда несущих кантуемые изделия кабинок, одни из которых прикреплены к раме, а другие — к корпусу, причем последний установлен с возможностью перемещения в направлении, параллельном движению зубчатых реек, и связан посредством двуплечего рычага с зубчатыми рейками.

2. Устройство по п. 1, о тл и ч а ю щ е е с я тем, что, с целью обеспечения устойчивого положения изделий типа конусного стакана, кабинки выполнены с поперечным сечением в виде двух соединенных меньшими сторонами трапеции.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 589185, кл. В 65G 67/48, 1974 (прототип).
