Состав для изготовления керамических стеновых изделий

Состав для изготовления керамических стеновых изделий

Иллюстрации

Показать все

Реферат

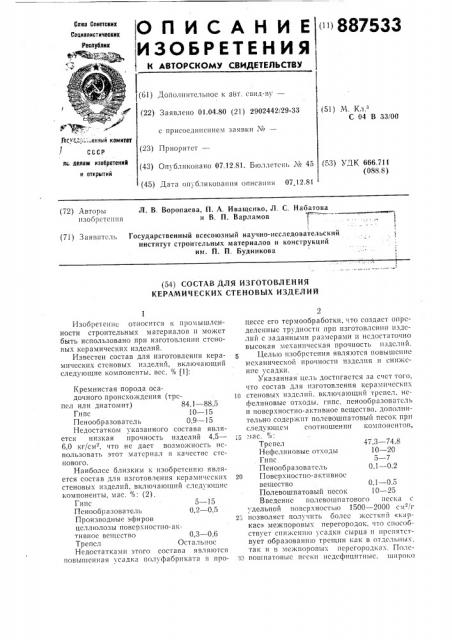

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1сз Советских

Социалистических

1">887533

Республик фй вщ „ -Г (61) Дополнительное к айт. свид-ву— (51) М. Кл.

С 04 В 33/00 (22) Заявлено 01.04.80 (21) 2902442/29-33 с присоединением заявки М (23) Приоритет— (43) Опубликовано 07.12.81. Бюллетень М 45 (45) Дата опубликования описания 07.12,81 ф- Яви..

1оскг, .;.;.енный комитет

1 СССР вс делам изооретений (53) УДК 666 711 (088.8) н открытий (72) Авторы Л. В. Воропаева, П. А. Иващенко, Л. С. Набатова пзоорстсппя и В. П. Варламов

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций им. П. П. Будникова (71) Заявитель (54) СОСТАВ ДЛЯ ИЗГОТОВЛЕНИЯ

КЕРАМИЧЕСКИХ СТЕНОВЫХ ИЗДЕЛИЙ

1

Изобре1еннс относится к промышленности строительных материа IQB и может быть использовано при изготовлении стсновых керамических изделий.

Известен состав для изготовления керамических cTcHDBblx изделий, включающий следующие компоненты, всс. % (ll:

Кремнистая порода осадочного происхождения (трспел или диатомит) 84,1 — 88,5

Гипс 10 — 15

Пснообразователь 0,9 — 15

Недостатком указанного состава является низкая прочность изделий 4,5—

6,0 кг/см, что не дает возможность использовать этот материал в качсствс стснового.

Наиболсс близким к изобретению является состав для изготовления керамичсскпх стеновых изделий, включающий следующие компоненты, мас. %: (2).

Гипс 5 — 15

Пенообразоватсль 0,2 — 0,5

Производныс эфиров целлюлозы поверхностно-активное BclllccTBo 0,3 — 0,6

Трепсл Остальное

Недостатками этого состава являются повышенная усадка полуфабриката в про2 цессс его термообработкп, что создаст опрсделенныс трудности прп изготовлении изделий с заданными размерами и недостаточно высокая механическая прочность изделий.

Целью пзобрстсния являются повышение механической прочности изделия и снижение :садки

Указанная цель достигается за cчст того, что состав для изготовления керампчсскпх

10 стеновых изделий, включающий трспел, нсфслиновые отходы, гипс, пснообразоватсль и повсрхностно-активное вещество, допо IHIIтельно содержит полевошпатовый песок прп следующем соотношении компонентов, ,1аС Oo .

Трспсл 47,3 — 74,8

Нефслиновыс отходы 10 — 20

Гипс 5 — 7

Пенообразоватсль 0,1 — 0.2

Поверхностно-активное вещество 0,1 — 0.5

Полевошпатовый песок 10 — 25

Введение полсвошпатового песка с . дельной повсрхность10 1500 — 2000 см- /г

20 110380JIslcT пол IIITB 00 1сс жсст1 и и <<к111)кас» межпоровых перегородок. что способств1 ст снижению 1 садки сь1рца 11 IlpcIIHTcTвует образованию трещин как в отдельных, так и в мсжпоровых персгородках. Полс30 B0111113ToBI Ilcскп нсдсфпцптныс, широко

887533

Таблица 1

Составы для изготовления керамических стеновых изделий

Содержание компонентов, мас. %

Ю с)

Ю(QJ с

Ю

) о = с полсвогпиатоBhII i иссох

1 !ох) ср сечссп пспообразоватслп

iicôñëíпопые отходы

ПАВ (С СБ1

) Р С t i!.,1 апис

99

74,8

63,7

59,6

54,5

59,5

47,3

О,! ! 0,1

0,1 о,i

0,1

0,1

0,2

Г! рото )чп!

I )

5

5 о

7 о

5

15 (10

l5

l5

0,65

0,55

0,50

0,47

0,43

0,41

0,40

14

20 о

0,1

0,2

0,3

0,4

0,4

0,5 изделий приведены в таблице 2.

Физико-гисхаппчсскпе своиства

Физико-механические свойства изделий из составов ио таблице 1.

Eаа с ,.) а) .) о

-Ю с -а.

И аа аа у г —

CU

Ю )с

W o

"-О

Ю а

Cg а) а а) I с

М

СЯ ."l а) сс

Но)!ер смес)

Размеры изделии, мм

Ю

Ю с

i) Х и о

-"3

6,7

Прототип

2

4

15, 1040

980

250x i 20x G5

5,7

5,1

5,l

4,1

4,0

3,9) 1040

l040

1040

i 080

i030

1000 о,8

6 )

5,4

4,Э

12,5

1 l,3

10.8

9,0

8,9

9 0) 100Х100Х100

50Х 50Х 50

250 Х120Х 65

50Х50Х50

350х250х220

250Х120Х138

98,7

101,2

109,6

116,2

1 1 1,8

119,3 распространены. В связи с тем, что кроме плагиоклаза (твердого раствора анортита и альбита), в составе этих песков содержатся калиевые полевые шпаты, имеющие температуру плавления, близкую к 1000 С, они используются в качестве активного компонента состава шихты. Поэтому оплавление поверхности частиц полевых шпатов тесно срастаются с альбитом, кристаллизующимся из смеси нефелина и кремнезема, что обеспечивает повышенную прочность контактов частиц. Кроме того, добавка песка снижает водотвердое отношение в массе прн формованин сырца.

С целью дополнительного сии>кения водотвердого отношения в состав вводят также ПАВ, что обеспечивает обшее снижение водотвердого отношения массы с 0,65 — 0,70 до 0)50 — 0,55.

Изделия изготавливают по слсдующей технологии: в качестве исходных материалов используют трепел Хотьковского месторождения, нефелиновые отходы, гипс Новомосковского завода, песок Тучковского месторождсння, 40 а также пенообразователь н ССБ — поверхностно-активное вещество; в смесителе готовят пену, а затем перемешивают все компоненты. Приготовленную вспененнук) массу укладывают в раз45 борные металлические формы и Выдерживают до ее схватывания. Распалубленный сырец сушат и обжигают при температуре

1040 С в течение 3 и 5 ч.

Изобретение т!лл!Острируется конкрет50 ными примерами, прнведеш!ыми в таблице 1, Как видно из таолицы, за счет введения В состаВ полевошпатОВОго !!еска достигается повь!шенис качества изделий.

Формула изобретения

Состав дл5! изготовленн)! керамических стеновых изделий, вкл!Оча!о!цнй трепел, нефелиновые отходы, гипс, пенообразователь и

60 поверхностно-активное вещество, о т л н ч аю шийся тем, что, с целью повышения механической прочности и снижения усадкн, он содержит дополнительно полевошпатовый песок при следующем сотношенип ком65 понентов, мас. %:

887533

47,3 — 74,8

10 — 20

5 — 7

0,1 — 0,2

0,1 — 0,5

10 — 25

Составитель Д. Гостева

Тскред А. Камышникова

Коррсктор О. Силуянова

Рсдактор Г. Петрова

Подписное

Заказ 8338

Загорская типография Упрполиграфиздата Мособлисполкома

Трепел

Нефелиновые отходы

Гипс

Пенообразователь

Поверхностно-активное вещество

Полевошпатовый песок б

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 43327, кл. С 04 В 21/00, 1928.

5 2. Авторское свидетельство СССР по заявке № 2728561, кл. С 04 В 33/00, 1979.

Изд. ¹ 620 Тираж 661

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
