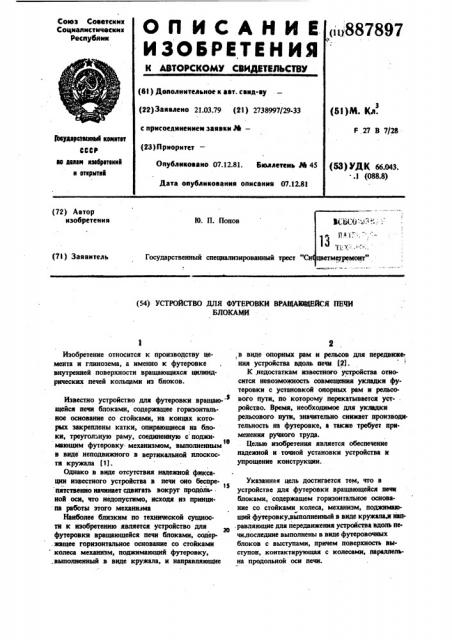

Изобретение относится к производству цемента и глинозема, а именно к футеровке внутренней поверхности вращающихся цилиндрических печей кольцами из блоков.

Известно устройство для футеровки вращаю- щейся печи блоками, содержащее горизонтальное основание со стойками, íà концах которых закреплены катки, опирающиеся íà блоки, треугольную раму, соединенную с поджимающим футеровку механизмом, выполненным

1Е в виде неподвижного в вертикальной плоскости кружала (11.

Однако в виде отсутствия надежной фиксации известного устройства в печи оно беспре1$ пятственно начинает сдвигать вокруг продольной оси, что недопустимо, исходя из цриниипа работы этого механизма

Наиболее близким по технической сущности к изобретению является устройство для футеровки вращающейся печи блоками, .содер. жащее горизонтальное основание со стойками колеса механизм, поджимающий футеровку, .выполненный в виде кружала, и направляющие,в виде опорных рам и рельсов для передвиже.ния устройства вдоль печи (2).

К .недостаткам известного устройства относится невозможность совмещения укладки футеровки с установкой опорных рам и pemcoвого пути, по которому перекатывается устройство. Время, необходимое для укладки рельсового пути, значительно снижает производи. тельность на футеровке, а также требует применения ручного труда.

Целью изобретения является обеспечение надежной и точной установки устройства и упрощение конструкции.

Указанная цель достигается тем, что в устройстве для футеровки вращающейся печи блоками, содержащем горизонтальное основание со стойками колеса, механизм, поджимающий футеровку,вйполненный в виде кружала,и направляющие для передвижения устройства вдоль печи,последние выполнены в виде футеровочных блоков с выступами, причем IIQBepxHocYb выступои, контактмрующая с колесами, Параллельна продольной оси печи.

7897 4 ровку футеровочного механизма уходит 30—

40 мин.

После установки устройства в печи начинают ее футеровку блоками. В формуемое коль5 цо укладывают блоки 10 с выступами. После окончания формирования первого кольца устройство с опорных стульев 3. погрузчиком перекатывают на рабочие поверхности Г выступов блоков 10. Никаких регулировок при

Ю этом не цроиэводится. Их выполняют только перед формированием первого кольца, а расцор механизма двумя винтами 5 выполняют перед формированием каждого кольца.

5 дальнейшем устройство перекатывают

i5 вдоль печи задними колесами по выступам двух блоков каждого кольца, а передними по корпусу лечи.

Наличие в каждом кольце блочной футеровки> выполняемой устройством, двух блоков с

З1 выступами позволяет надежно и точно установить футеровочный механизм в лечи, позволяет только один раз сориентировать механизм относительно оси печи, позволяет совместить выполнение блочной футеровки и пути для

его перекатывания вдоль печи. Применение специальных блоков, предназначенных для выполнения блочной футеровки вращающихся печей специальным футеровочиым устройством, повышает общую производительность © на футеровке.

3, 88

На фиг. 1 схематично изображено устройство для. футеровки вращающейся печи блоками, установленное в печи; на фиг. 2 — узел

l. на фиг. 1; на фиг. 3 — разрез А-А на фиг, 1; на фиг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — блок, из которого выполнены направляющие.

Устройство для футеровки вращающейся печи блоками содержит горизонтальное основание

1, задние колеса 2, опорные стулья 3, передние колеса 4, регулировочный винт 5, общий шарнир 6 штанг, шкворень 7, штангу 8, отверстие в блоке 9, блоки 10 с выступами.

Устройство работает следующим образом.

Перед началом работы устройство устанавливают задними колесами 2 на опорные стулья

3, а передними колесами 4 на корпус печи.

Упирая регулировочным винтом 5 в опорные стулья 3, перемещают устройство в горизонтальной плоскости, добиваясь совпадения вертикальных продольных плоскостей,-в которых лежат ось шарнира 6 и ось печи. При выполнении этой операции задние колеса 2 вместе с устройством от действия усилий в регулировочном винте 5 перемелются поперек опорных поверхностей опорных стульев

3, при этом, чтобы передние колеса 4 не препятствовали поперечному сдвигу, их одновременно вывешивают с помощью вил погрузчика. Горизонтальным поворотом лап колес

4 регулируют наклон устройства в вертикальной плоскости, добиваясь устранения перекоса осей шарнира 6 и печи, используя для, этого в качестве ориентира один из ближайших кольцевых швов В корпуса печи. Корпус печи сварен из обечаек двухметровой длины.

Если верхняя часть устройства параллельна кольцевому сварному шву обечайки, значит

ocb шарнира 6 в результате этих двух регулировок совпала с осью печи. Параллельность определяется визуально, потому что край футеровочного механизма и кольцевой шов обечайки при проектном положении устройства в печи лежат почти в одной плоскости.

Положение опорных стульев 3 на корпусе печи определено специальным шаблоном, а положение задних колес 2 относительно оси шарнира 6 устройства задано конструктивно, поэтому при установке устройства в печи для совмещения оси шарнира 6 с осью печи достаточно выполнить горизонтальную и вертикальную регулировку. На установку и регулиФормула изобретения

Устройство для футеровки вращающейся печи блоками, содержащее горизонтальное основание со стойками колеса, механизм, поджимающий футеровку, выполненный в вйде кружала, и направляющие для передвижашя устройства вдоль печи, о т л и ч а ю щ е ее я тем, что, с целью обеснечешм надежности и точной установки устройства в печи и упрощения конструкции, направляющие выпблнены в виде футеровочных блоков с выступами, причем поверхность выступов, контактирующая с колесами, параллельна продольной оси печи.

Источники информации, прийятые во внимание при экспертизе

1. Авторское:свидетельство СССР яе 537229, кл. F 27 В 7/28, 1975.

5© 2. Патент Великобритании Р 1147164, кл. F 4 В, опублик. 1969 (прототип).

887897
