Бобина для намотки гибкого длинномерного изделия
Иллюстрации
Реферат

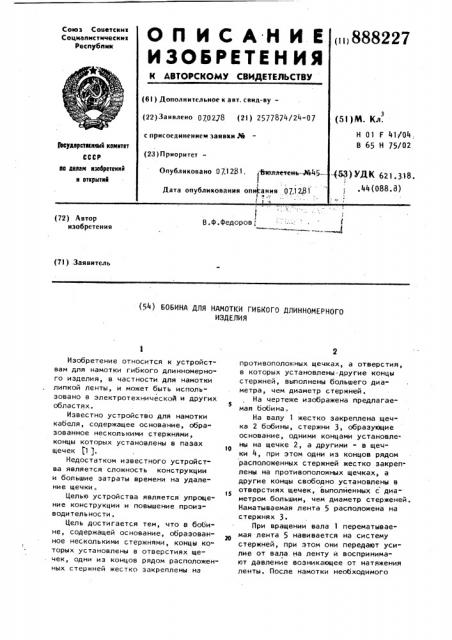

Союз Советсник
Соцмапмстмческмк
Республик
Оп ИСАНИЕ
ИЗЬБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((((888227 (6l ) Дополнительное к авт. свнд-ву(22) Заявлено 070278 (21) 2577874/24-07 с присоединением заявки 1(Й (23) Приоритет (51)М. Кл.
Н 01 F 41/04, В 65 Н 75/02
9кудврстеенвыИ квмнтет
СССР да делам изобретений в открытия
Опубликовано 071201. бюллетень р(т4
Дата опубликования описания 07.1 281
-(-5З) УДК 621.3.)8. .44(088.8) f
В.Ф,Федоров (72) Автор изобретения (71) Заявитель (54) БОБИНА ДЛЯ НАМОТКИ ГИБКОГО ДЛИННОМЕРНОГО
ИЗДЕЛИЯ
Изобретение относится к устройствам для намотки гибкого длинномерного изделия, в частности для намотки липкой ленты, и может быть использовано в электротехнической и других областях.
Известно устройство для намотки кабеля, содержащее основание, образованное несколькими стержнями, концы которых установлены в пазах щечек (1 ).
Недостатком известного устройства является сложность конструкции и большие затраты времени на удаление щечки.
Целью устройства является упроще" ние конструкции и повышение произ" водитель ности, Цель достигается тем, что в бобине, содержащей основание, образованное несколькими стержнями, концы ко" торых установлены в отверстиях щечек, одни из концов рядом расположенных стержней жестко закреплены на противоположных щечках, а отверстия, в которых установлены-другие концы стержней, выполнены большего диаметра, чем диаметр стержней.
На чертеже изображена предлагаемая бобина.
На валу 1 жестко закреплена щечка 2 бобины, стержни 3, образующие основание, одними концами установлены на щечке 2, а другими - в щечки 4, при этом одни из концов рядом расположенных стержней жестко закреплены на противоположных щечках, а другие концы свободно установлены в отверстиях щечек, выполйенных с диаметром большим, чем диаметр стерженей.
Наматываемая лента 5 расположена на стержнях 3.
При вращении вала 1 перематываемая лента 5 навивается на систему стержней, при этом они передают усилие от вала. на ленту и воспринимают давление возникающее от натяжения ленты. После намотки необходимого
888227
Составитель В.Пышкина
Техред Ж. Кастелевич Корректор M.éàðoøè
Редактор О.Юркова
Заказ 10733/16 Тираж 787 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!
13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г.ужгород, ул.Проектная, количества ленты щечку 4 с отдельными стержнями, жестко закрепленными в щечке, удаляют от щечки 2, при этом концы стержней 3, свободно установленных в отверстиях щечки 2, легко выходят из нее, а рулон с лентой 5 свободно снимается с бобины и сохраняет форму без деформации в осевом направлении за счет уменьшения напряжений между отдельными слоями перемотанной ленты.
Настоящая конструкция бобины проще в изготовлении и позволит повысить производительность труда. формула изобретения
Бобина для намотки гибкого длинномерного изделия, содержащая основание, образованное несколькими стержнями, концы которых установлены в отверстиях щечек, о т л и ч а ю щ ая с я тем, что, с целью упрощения конструкции и повышения производительности труда, одни из концов рядом расположенных .стержней жег.тко закреплены на противоположных щечках, а отверстия, в которых установлены дру о гие концы стержней выполнены большого диаметра, чем диаметры стержней.
Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР по заявке Ю 202801/24-07, кл. H 02 G 1/18, 1974.
