Проволочная изгородь
Иллюстрации
Реферат

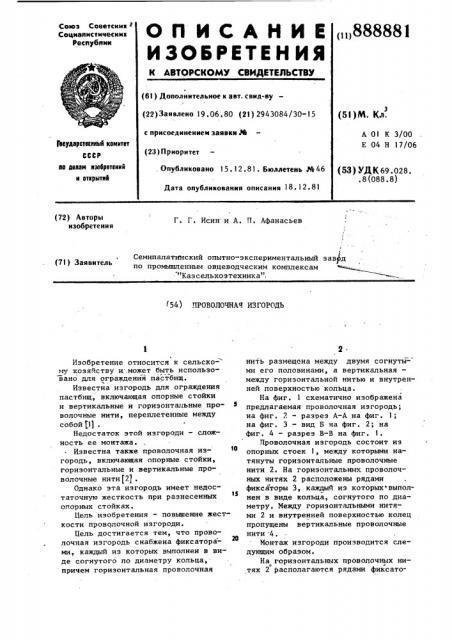

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик >
Социапистическмк
Респубпик ()888881 (61) Дополнительное к авт. саид-ву (5! )М. Кл. (22)Заявлено 19.06.80 (21) 2943084/30-15 с присоединением заявки М (23) Приоритет
А 01 К 3/00
Е 04 H 17/06
Гееударстееиньй комитет
СССР ао делам изобретений и открытий, Опубликовано 15.12.81. Бюллетень №46
Дата опубликования описания 18 (53) УДК 69.028. .8(088.8) (72) Авторы изобретения
Г. Г. Исин и А. Л. Афанасьев
Семипалатинский опытно-экспериментальный зав1од по промьппленным овцеводческим комплексам
"Казсельхозтехника". (71) Заявитель 54) НРОВОЛОЧНАЯ ИЗГОРОДЬ
Изобретение относится к сельскому хозяйству и..может быть использовано для ограждения пастбищ.
Известна изгородь для ограждения пастбищ, включающая опорные стойки и вертикальные и горизонтальные проволочные нити, переплетенные между собой $1) .
Недостаток этой изгороди — сложность ее монтажа.
° Известна также проволочная изгородь, включающая опорные стойки, горизонтальные и вертикальные проволочные нити(2 .
Однако эта изгородь имеет недостаточную жесткость при разнесенных опорных стойках.
Цель изобретения — повьппение жесткости проволочной изгороди.
Цель достигается тем, что проволочная изгородь снабжена фиксатора ми, каждый из которых выполнен в виде согнутого по диаметру кольца, причем горизонтальная проволочная нить размещена между двумя согнутыми его половинами, а вертикальная— между горизонтальной нитью и внутренней поверхностью кольца.
На фиг. 1 схематично изображена предлагаемая проволочная изгородь; на фиг. ?. — разрез А-А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — разрез В-В на фиг. l.
Лроволочная изгородь состоит из опорных стоек 1, между которыми натянуты горизонтальные проволочные нити 2. На горизонтальных проволочных нитях 2 расположены рядами фиксаторы 3, каждый из которых выполнен в виде кольца, согнутого по диаметру. Между горизонтальными нитями 2 и внутренней поверхностью колец пропущены вертикальные проволочные нити 4.
Монтаж изгороди производится следующим образом.
На горизонтальных проволочных нитях 2 располагаются рядами фиксато88888
Я-А
Фиг,2 ры 3. В зазор между горизонтальными проволочными нитями 2 и внутренней поверхностью фиксаторов 3 каждого ряда пропускаются вертикальные проволочные нити 4 (фиг. 4). После пропуска вертикальных проволочных нитей
4 по всему ряду фиксаторов 3 последние подвергаются деформации (фиг. 3).
При этом деформация фиксаторов 3 вызывает деформацию горизонтальных нитей 2 и вертикальных нитей 3, что обеспечивает надежную фиксацию всех элементов изгороди.
Использование предлагаемого изобретения облегчает монтаж изгороди и обеспечивает ее необходимую жесткость.
Формула изобретения
Проволочная изгородь, включающая опорные стойки, горизонтальные и
1 4 вертикальные проволочные нити, о т— л и ч а ю щ а я с я тем, что, с целью повышения ее жесткости, изгородь снабжена фиксаторами, каждый из которых выполнен в виде согнутого по диаметру кольца, причем горизонтальная проволочная нить размещена между двумя согнутыми его половинами, а вертикальная — между горизонтальной нитью и внутренней поверхностью кольца.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ Ф 2727600, кл. А О1 К 3/00, 1977.
2. Авторское свидетельство СССР к- 289801 кл. А 01 K ЗИ0 1970(прото2О THII) .
888881
А2,5
