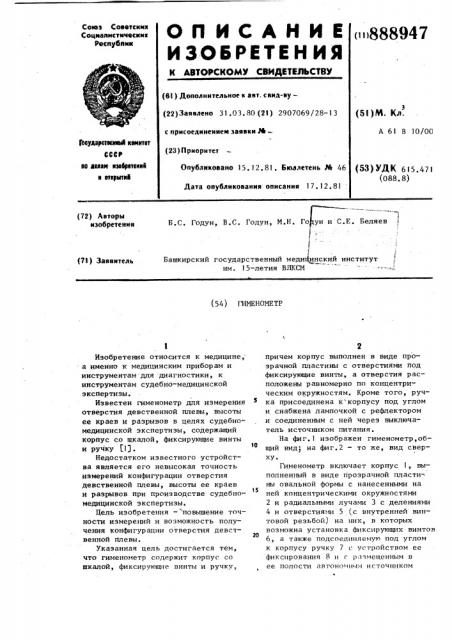

О П И С А Н И Е (888947

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 31.03. 80 (21) 2907069/28-13 (51 ) M. К.п. з

Союз Советекнн

Социалистическик

Республик с присоединением заявки ле—

А 61 В 10/00

Гоеуйаретеенный кеннтет

СССР но делен неебуетеннй н етнрытн11 (23) Приоритет

Опубликовано 15.12.81. Бюллетень 1Ь 46 (53) УДК 615.471 (088. 8) Дата опубликования описания 17. 12. 81 (72) Авторы изобретения

Б.С. Годун, В.С. Годун, M.Н. Го С.Е. Беляев

1

k

Башкирский государственный медифинский институт им. 15-летия ВЛКСМ

{71) Заявитель (54) П1МЕНОМЕТР

Изобретение относится к медицине, а именно к медицинским приборам и инструментам для диагностики, к инструментам судебно-медицинской экспертизы.

Известен гименометр для измерения отверстия девственной плевы, высоты ее краев и разрывов в целях судебномедицинской экспертизы, содержащий корпус со шкалой, фиксирующие винты и ручку (1).

Недостатком известного устройства является его невысокая точность измерений конфигурации отверстия девственной плевы, высоты ее краев и разрывов при производстве судебномедицинской экспертизы.

Цель изобретения — повышение точности измерений и возможность получения конфигурации отверстия девственной туевы.

Указанная цель достигается тем, что гименометр содержит корпус со шкалой, фиксирующие винты и ручку, причем корпус выполнен в виде прозрачной пластины с отверстиями под фиксирующие винты, а отверстия расположены равномерно по концентрическим окружностям. Кроме того, ручка присоединена ic Koðïóñó под углом и снабжена лампочкой с рефлектором и соединенным с ней через выключатель источником питания.

На фиг. 1 изображен гименометр,об10 щий вид на фиг.2 — то же, вид сверху.

Гименометр включает корпус 1, выполненный в виде прозрачной пластины овальной формы с нанесенными на

15 ней концентрическими окружностями

2 и радиальными лучами 3 с делениями

4 и отверстиями 5 (с внутренней винтовой резьбой) на них, в которых возможна установка фиксирующих винтов

6, а также подсоединяемую под углом к корпусу ручку 7 с устройством ее фиксирования 8 и с размещенным в ее полости автономи сч источником

3 88894 питания 9, соединенным электрической цепью 10 через выключатель с лампочкой 11 с рефпектором 12, присоединенным к крышке 13 ручки.

С устройством работают следующим . образом.

При производстве судебно-медицинской экспертизы берут за ручку 7 гименометр и накладывают ее плоскость на преддверие влагалища, измеряя высоту краев н разрывов девственной ппевы, а также конфигурацию ее от.:,верстия. Эту конфигурацию фиксируют посредством установки в отверстия 5 гименометра фиксирующих винтов 6.

Затем экспонируют указанную конфигурацию на судебно-медицннскнй документ, который может. быть выполнен в виде бланка с нанесанюпаа на нем окружностями и раднальааий лучаж с делениям,зе . подобвьвм йанесенйым на иэмернтепьную линейку гименометра, В случае, если отверстия 5 в гнменоматре сквозные, .то посредством гри@еая карандаша или шариковой ручкой, аккуратно эя", вставляемых в эти, отверстав, фнксируют точки на чистом листе бумаги, соединяя которые воспроизводят кон. фигурацию отверстия дввствейной апевы.

Для удобства производства судебно- щ медицинской экспертизы в условиях плохой освещенности ручку 7 выполняют полой и посредством устройства 8 фиксируют ее на корпусе 1, а в полости устанавлйвают автономвй источник питания 9, соединенный через юпслючатель электрической цепью 10 с лампочкой. 11, находящейся в рефлекторе

7 4 12, присоединенном к крышке 13 ручки 7. Включателем включают лампочку

11, осуществляя ее контакт с источником питания, например электрической батарейкой, и освещают место измерения.

Изобретение обеспечивает точность измерений и получение конфигурации отверстия девственной нлевы, что необходимо в практнкс судебно-медицинской экспертизы. Данное устройство может использоваться и для экспонирования конфигурации ожогов, ран и т.д, Формула изобретения

l, Гименометр, содержащий корпус со шкалой, фиксирующие винты и ручку, отличающийся тем, что, с целью повышения точности измерений и возможности получения конфигурации отверстия девственной плевы, корпус выполнен в виде прозрачной пластины с отверстиями под фиксирующие винты, причем отверстия располо,;.жены равномерно по ко3щентрическим

f. . окружностям.

2. 1именометр по п.l, о т л и— ч а ю шийся тем, что ручка присоединена к корпусу под углом.

3. 1именометр по п.l, о т л ич а ю шийся тем, что ручка снабжена лампочкой с рефлектором и соединенным с ней через выключатель источником питания

Источники информации, принятие во внимание при экспертизе

1, Авторское свидетельство СССР, Р 76715, кл. А 61 В 10/00, 1948.
