Реферат



Союэ Советсннх

Соцналнстнческнх

Республнн

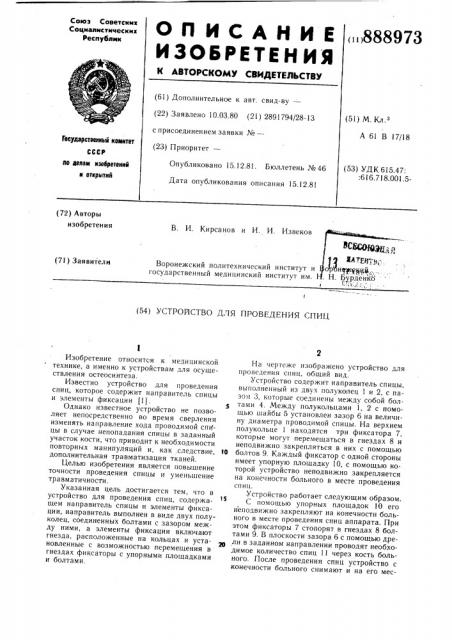

О П И С А Н И Е, )888973

ИЗОБРЕТЕН ИЯ

Й АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.03.80 (21) 2891794/28-13 с присоединением заявки ¹â€” (23) Приоритет— (51) М.К .

А 61 В I j!18

Гесударственний кемнтет (53) УДК 615.47:

:6! 6.718.001.5Опубликовано 15.12.81. Бюллетень № 46

Дата опубликования описания 15.12.81 но делам нзееретеннй н етнрмтий (72) Авторы изобретения

В. И. Кирсанов и И. И. Извеков (71) Заявители

Воронежский политехнический институт и государственный медицинский институт им.. Н. Бурденк

1 (54) УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ СПИЦ

Изобретение относится к медицинской технике, а именно к устройствам для осуществления остеосинтеза.

Известно устройство для проведения спиц, которое содержит направитель спицы и элементы фиксации (1J

Однако известное устройство не позволяет непосредственно во время сверления изменять направление хода проводимой спи цы в случае непопадания спицы в заданный участок кости, что приводит к необходимости повторных манипуляций и, как,следствие, дополнительная травматизация тканей.

Целью изобретения является повышение точности проведения спицы и уменьшение травматичности.

Указанная цель достигается тем, что в устройство для проведения спиц, содержащем направитель спицы и элементы фиксации, направитель выполнен в виде двух полуколец, соединенных болтами с зазором между ними, а элементы фиксации включают гнезда, расположенные на кольцах и установленные с возможностью перемещения в гнездах фиксаторы с упорными площадками и болтами.

На чертеже изображено устройство для проведения спиц, общий вид.

Устройство содержит направитель спицы, выполненный из двух полуколец 1 и 2, с пазом 3, которые соединены между собой болтами 4. Между полукольцами 1, 2 с помощью шайбы 5 установлен зазор 6 на величину диаметра проводимой спицы. На верхнем полукольце 1 находятся три фиксатора 7, которые могут перемещаться в гнездах 8 и неподвижно закрепляться в них с помощью

10 болтов 9. Каждый фиксатор с одной стороны имеет упорную площадку 10, с помощью которой устройство неподвижно закрепляется на конечности больного в месте проведения спиц.

Устройство работает следующим образом.

С помощью упорных площадок 10 его неподвижно закрепляют на конечности больного в месте проведения спиц аппарата. При этом фиксаторы 7 стопорят в гнездах 8 болтами 9. В плоскости зазора 6 с помощью дрели в заданном направлении проводят необходимое количество спиц 11 через кость больного. После проведения спиц устройство с конечности больного снимают и на его мес888973

Формула изобретения

Составитель Л. Соловьев

Редактор П. Коссей Техред А. Бойкас

Заказ 10800/8 Тираж 690 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3f(— 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 то устанавливают кольцо компрессионнодистракционного аппарата. На кольце аппарата спицы натягивают и неподвижно закрепляют в его фиксаторах.

Благодаря применению предложенного устройства получаем систему пересекаюшихся между собой, а не скрещивающихся спиц подводимых к одному кольцу аппарата, вследствие чего в системе аппарат-кость работают только прямые спицы, а не изогнутые, что является важным фактором в вопро1О се передачи нагрузки на костные фрагменты в месте перелома и связано с обеспечением более стабильной фиксации, а, следовательно, сокращением срока лечения больного. Устройство позволяет изменить направление хода спицы в плоскости зазора не- 15 посредственно при сверлении кости и тем самым дает возможность проведения спицы в заданный участок кости или костного фрагмента. Ввиду того, что полукольца устройства являются достаточно широкими и между ними оставлен зазор только на величину

20 диаметра проводимой спицы, последняя при сверлении получает весьма малые биения, а это является необходимым условием для повь1шения точности проведения спицы и уменьшения травм атич ности, связанной с проведением спицы через мягкие ткани и кость. Устройство съемное. Благодаря наличию фиксаторов и упорных площадок устройство можно закрепить на любом участке любого сегмента верхних и нижних конечностей.

Устройство для проведения спиц, содержащее направитель спицы и элементы фиксации, отличающееся тем, что, с целью повыщения точности проведения спицы и уменьшения травматичности, направитель выполнен в виде двух полуколец, соединенных болтами с зазором между ними, а элементы фиксации включают гнезда, расположенные на кольцах, и установленные с возможностью перемещения в гнездах фиксаторы с упорными площадками и болтами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 602174, кл. А 61 В 17/18, 1976.
