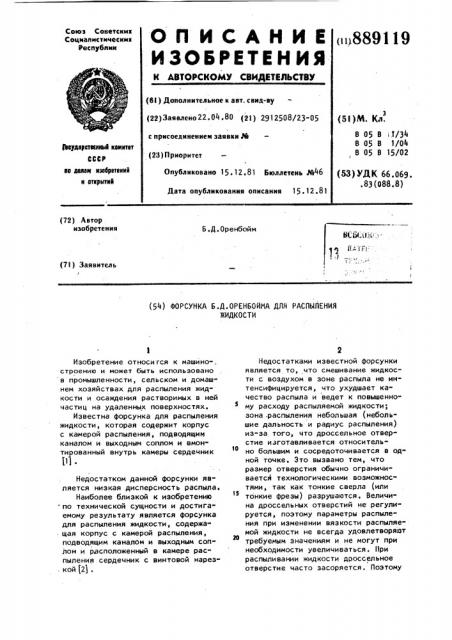

Изобретение относи гся к машино-. строению и может быть использовано в промышленности, сельском и домашнем хозяйствах для распыления жидкости и осаждения растворимых в ней частиц на удаленных поверхностях.

Известна форсунка для распыления жидкости, которая содержит корпус с камерой распыления, подводящим каналом и выходным соплом и вмонтированный внутрь камеры сердечник

Недостатком данной форсунки является низкая дисперсность распыла.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является форсунка для распыления жидкости, содержащая корпус с камерой распыления, подводящим каналом и выходным соплом и рзсположенный в камере распыления сердечник с винтовой нарез. кой (21.

Недостатками известной форсунки является то, что смешивание жидкос" ти с воздухом в зоне распыла не интенсифицируется, что ухудшает качество распыла и ведет к повышенно" му расходу распыляемой жидкости; зона -распыления небольшая (небольшие дальность и радиус распыления) из-за того, что дроссельное отверстие изготавливается относительно большим и сосредоточивается в одной точке. Это вызвано тем, что размер отверстия обычно ограничивается технологическими возможнос" тями, так как тонкие сверла (или тонкие фрезы) разрушаются. Величина дроссельных отверстий не регули" руется, поэтому параметры распыле" ния при изменении вязкости распыляемой жидкости не всегда удовлетворяят требуемым значениям и не могут при необходимости увеличиваться. При распыливании жидкости дроссельное отверстие часто засоряется. Поэтому

3 88911 при работе опрыскивателя часто при; ходится разбирать распылитель для очистки ь промывки его деталей, причем чем меньше дроссельное отверстие, тем чаще приходится разбирать и промывать распылитель. В результате повышается трудоемкость эксплуатации распылителя.

Цель изобретения - повышение качества распыла„ обеспечение возмож- 16 ности регулирования зоны распыла и снижение трудоемкости.

Указанная цель достигается тем, что в форсунке для распыления жидкости, содержащей корпус с каме15 рой распыления, подводящим каналом и выходным соплом и расположенный в камере распыления сердечник с винтовой нарезкой, на торцовой обращенной к соплу поверхности сердечника выполнена расточка, диаметр которой превышает диаметр сопла и внутренний диаметр винтовой нарезки, образующей с расточкой дроссельные щели, при этом форсунка снабжена размещенным в полости расточки и обращенным гоЛов. кой к соплу регулировочным винтом.

На. Фиг. 1 изображена форсунка, общий вид, разрез; на фиг. 2 - разрез й-А на фиг. 1; на фиг. 3 - вид Б на фиг. 2.

4f нфорсунка для распыления жидкости содержит корпус 1 с камерой распыления 2, подводящим каналом 3 и выходным соплом 4 и рассположенный в камере 2 сердечник 5 с винтовой нарезкой 6. Корпус 1 может иметь .сьемную крушку 7. Со стороны подводящего канала 3 установлена пружина 8, котои. я постоянно прижимает сердечник 5 к выходному соплу 4. В сердечнике 5 а:.полнены четное число витков нарез", ки 6,(на Фиг.2 показаны два витка), а на торцовой обращенной к выходному соплу 4 поверхности сердечника 5 выполнена расточка 9, диаметр которой

d превышает диаметр d сопла 4 и внутренний диаметр d> нарезки 6 (при этом также d d ). Винтовая нарезка 6 образует с расточкой 9 парные диаметрально противоположно направле ные дроссельные щели 10 шириной В (фиг.2). Форсунка также снабжена размещенным в полости расточки 9 и обращенным головкой 11 к соплу 4 регулировочным винтом 12, перемещением которого регулируется осевая величина в дроссельных щелях 10, 9 Д имеющих форму параллелограмма с размерами сторон 3 и б (фиг.3), Форсунка для распыления жидкости работает следующим образом.

Распыляемая жидкость из подводящего канала 3 поступает в камеру распыления 2 (куда отдельным потоком может поступить и воздух для распыла)..Затем .жидкость с завихрением движется по виткам нарезки 6 и с боль( шой скоростью через дроссельные щели 10 устремляется в выходное сопло 4 и к внутренней конусной поверхности

-крышки 7 выходит наружу.

Так как диаметр сопла 4 d меньше диаметра расточки 9 d>, то в зоне дроссельных щелей 10 жидкость двигается к оси форсунки через диаметрально противоположно направленные щели. При этом парные потоки встречаются в центре сопла 4, и учитывая, что в этой зоне всегда имеется воздух окружающей среды, то частицы жидкости раздробляются на более мелкие и тщательно смешиваются с воздухом, Тем самым улучшается интенсификация качество распыла и достигается уменьшение расхода распыляемого вещества.

В данной форсунке выбор размера 3 в щели 10 зависит от разности диаметров d, и d> и от профиля нарезки 6. Поэтому этот размер может быть очень малым при использовании крупногабаритного инструмента. Второй размер О щели

10 регулируется перемещением винта 12 и также может быть о ень малым. Поэтому в устройстве могут быть получены бесконечно малые дроссельные щели 10, что обеспечивает высокую скорость и дальность распыла жидкости. Кроме того, распыляемая жидкость попадает в сопло, имеющее большой диаметр d>, и крышку 7 с вйутренней конусной поверхностью, что способствует повышению радиуса распыла.

В случае засорения дроссельных щелей 10 сердечника достаточно сер 6 дечник 5 вдвинуть внутрь камеры 2, сжимая пружину 8, и напором жидкости смываются засоряющие частицы. Регулировка щелей винтом 12 также упрощена, так как винт 12 можно завинчивать или отвинчивать непосредственно через сопло 4, Технико-экономическая эффективность достигается за счет улучшения качества распыла, снижения расхода распыляемого вещества, повышения производительности труда при распылении жидкости за счет увеличения зоны распыла и за счет снижения трудозатрат при эксплуатации.

Формула изобретения

Форсунка для распыления жидкости, содержащая корпус с камерой распыления, подводящим каналом и выходным соплом и расположенный в камере распыления сердечник с винтовой нарезкой, отличающаяся тем, что, с целью повышения качества распыла, обеспечения возможности

889119 6 регулирования зоны распыла и сниже" ния трудоемкости, на торцовой обращенной к соплу поверхности сердечника выполнена расточка, диаметр которой превышает диаметр сопла и внутренний диаметр винтовой нарезки, образующей с расточкой дрос.сельные щели, при этом форсунка снабжена размещенным в полости расточки и:обращенным головкой к соплу регулировочным винтом.

Источники информации принятые во внимание при экспертизе.

1. Авторское свидетельство CCCP

H 654306, кл. В 05 В 15/02, 1977.

2. Авторское свидетельство СССР и 377175, кл. В 05 В 1/34, !970 (прототип).
