Реферат

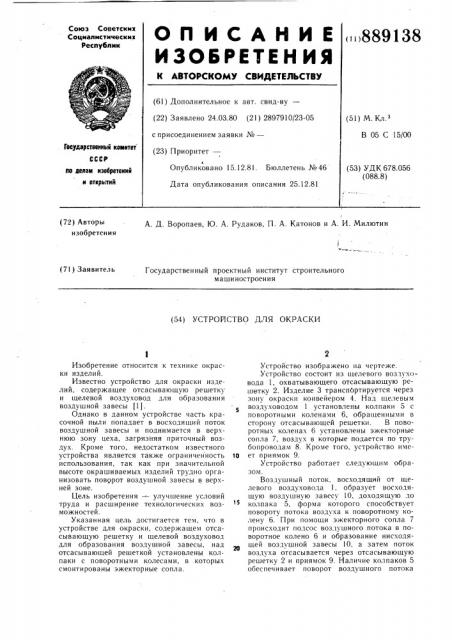

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.03.80 (21) 2897910/23-05 (51) M.К . с присоединением заявки №вЂ”

В 05 С 15/00

А. Д Воропаев, Ю. А. Рудаков, П. А. Катонов и А. И. Милютин (72) Авторы изобретения (71) Заявитель

Государственный проектный институт строительного машиностроения (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ

Изобретение относится к технике окраски изделий.

Известно устройство для окраски изделий, содержащее отсасывающую решетку и щелевой воздуховод для образования воздушной завесы (1).

Однако в данном устройстве часть красочной пыли попадает в восходящий поток воздушной завесы и поднимается в верхнюю зону цеха, загрязняя приточный воздух. Кроме того, недостатком известного устройства является также ограниченность использования, так как при значительной высоте окрашиваемых изделий трудно организовать поворот воздушной завесы в верхней зоне.

Цель изобретения — улучшение условий труда и расширение технологических возможностей.

Указанная цель достигается тем, что в устройстве для окраски, содержащем отсасывающую решетку и щелевой воздуховод для образования воздушной завесы, над отсасывающей решеткой установлены колпаки с поворотными колесами, в которых смонтированы эжекторные сопла.

Устройство изображено на чертеже.

Устройство состоит из щелевого воздуховода 1, охватывающего отсасывающую решетку 2. Изделие 3 транспортируется через зону окраски конвейером 4. Над щелевым воздуховодом 1 установлены колпаки 5 с поворотными коленами 6, обращенными в сторону отсасывающей решетки. В поворотных коленах 6 установлены эжекторные сопла 7, воздух в которые подается по трубопроводам 8. Кроме того, устройство име1î ет приямок 9.

Устройство работает следующим образом.

Воздушный поток, восходящий от щелевого возду.ховода 1, образует восходящую воздушную завесу 1О, доходящую до колпака 5, форма которого способствует повороту потока воздуха к поворотному колену 6. При помощи эжекторного сопла 7 происходит подсос воздушного потока в поворотное колено 6 и образование нисходящей воздушной завесы 10, а затем поток воздуха отсасывается через отсасывающую решетку 2 и приямок 9. Наличие колпаков 5 обеспечивает поворот воздушного потока

889138

10 в верхней зоне над решеткой, препятствует уносу красочной пыли и паров растворителя в помещение цеха. Снабжение колпаков эжекторными соплами обеспечивает устойчивое и надежное формирование нисходящего потока 11, с помощью которого загрязненный воздух завесы 10 поступает на очистку. В зону, ограниченную завесами 10 и 11, подается свежий воздух от приточной установки, обеспечивая оптимальные санитарно-гигиенические условия работы.

Ожидаемый экономический эффект 10 тыс. руб. в год.

Формула изобретения

Устройство для окраски, содержащее отсасывающую решетку и щелевой воздуховод для образования воздушной завесы, отличающееся тем, что, с целью улучшения условий труда и расширения технологических возможностей, над отсасывающей решеткой установлены колпаки с поворотными коленами, в которых смонтированы эжекторные сопла.

Источники информации, принятые во внимание при экспертизе

1. Альбом оборудования окрасочных цехов. М., «Химия», 1975, с. 87 — 88 (прототип).
