Устройство для поштучной разборки пакета заготовок
Иллюстрации
Реферат

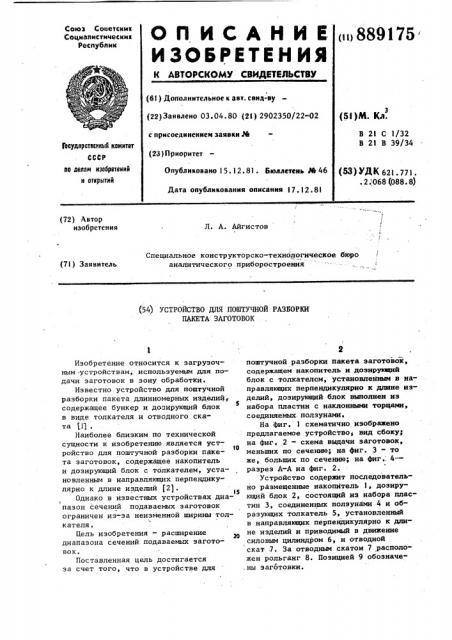

ОП ИСАНИЕ 889175
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социапистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03. 04. 80 (21) 2902350/22-02 с присоединением заявки М (23)Приоритет
Опубликовано 15. 12. 81. бюллетень,Р)е 46
Дата опубликования описания 17. 12 .81 (5!)М. Кл.
В 21 С )/32
В 21 В 39/34
)Ъоударствеиный комитет
СССР по делам изобретений и открытий (53) ДК 621. 771. . 2;;068 (088. 8) (72) Автор изобретения
Л. А. Айгистов
Специальное конструкторско-технологическое бюро аналитического приборостроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ РАЗБОРКИ
ПАКЕТА ЗАГОТОВОК
Изобретение относится к загрузочным -устройствам, используемым для подачи заготовок в зону обработки.
Известно устройство для поштучной разборки пакета длинномерных изделий содержащее бункер и дознрующий блок в виде толкателя и отводного ската (11 .
Наиболее близким по технической сущности к изобретению является устто ройство для поштучной разборки пакета заготовок, содержащее накопитель и дозирующий блок с толкателем, установленным в направляющих перпендикулярно к длине изделий (21.
Однако в известных устройствах диаI пазон сечений подаваемых заготовок ограничен из-за неизменной ширины толкателя.
Цель изобретения — расширение диапазона сечений подаваемых заготовок.
Поставленная цель достигается за счет того, что в устройстве для
2 поштучной разборки пакета заготовок, содержащем накопитель и дозирующий блок с толкателем, установленным в направляющих перпендикулярно к длине изделий, дозирующий блок выполнен из набора пластин с наклонными торцами, соединяемых.ползунами.
На фиг. l схематично изображено предлагаемое устройство, вид сбокуа на фиг. 2 - схема выдачи заготовок, меньших по сечению; на фиг. 3 — то же, больших по сечению; на фнг. . 4-разрез А-А на фиг. 2.
Устройство содержит последовательно размещенные накопитель 1, дозирующий блок 2, состоящий из набора пластин 3, соединенных ползунами 4 и образующих толкатель 5, установленный в направляющих перпендикулярно к длине изделий и приводимый в движение силовым цилиндром 6, и отводной скат .7. За отводным скатом 7 расположен рольганг 8. Позицией 9 обозначены заготовки.
889175
Устройство работает следующим об- разом.
Пакет заготовок 9 укладывают в накопитель 1. По наклонной стенке накопителя 1 заготовки 9 перемещаются . до толкателя 5, толщина которого установлена из набора пластин на определенный диапазон сечений заготовок.
Толкатель 5 приводится в движение силовым цилиндром 6 и, отсекая заготовку 9 от других, перемещает ее вверх на отводной скат 7, по которому заготовка скатывается на рольганг 8;
Толкатель, шириной b, может выдавать поштучно заготовки с минимальным диаметром 4„„;„ ) Ь и максимальным диаметром О„п „ с 2b.
Таким образом, диапазон сечений выдаваемых заготовок
1: — Щах =)1; = ) 1:2, 0 п 2b
О„,;„ Ь
Если изменить ширину толкателя, набрав его из п пластин, шириной b каждая, и торцы сделать наклонными, то диапазон сечений подаваемых заго- товок увеличится и станет
Ощ„= n ° 2Ь;
b в1п
1: — = >1о „ отЪ
n ° 2Ь
= > 1:4п.
Формула изобретения
Устройс гво для поштучной разборки пакета заготовок, содержащее накопи" тель и дозирующий блок с толкателем, установленным в направляющих перпендикулярно к длине изделий, о т л ич а ю щ е е с я тем, что, с целью расширения диапазона сечений подаваемых заготовок, дозируниций блок выполнен из набора пластин с накпоннн-.
20 ми торцами, соединяемых ползунами.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ф 389858, кл. В 21 С 1/32, 1973.
2. Авторское свидетельство СССР
9 576134, кл. В 21 С 1/32, 1977.
