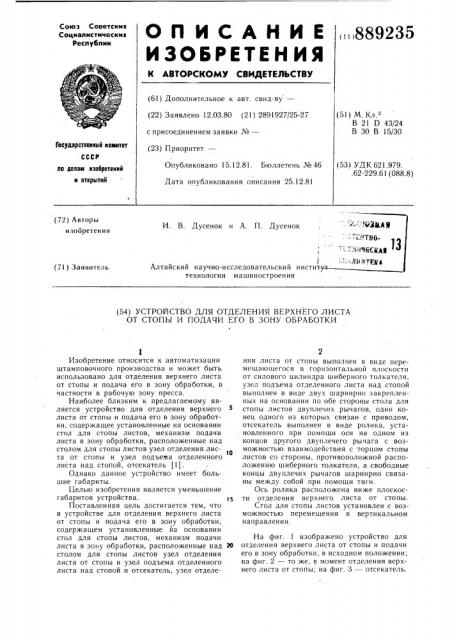

Союз Советскни

Соцналнстнческнк

Республнк

О П И С А Н И Е 889235

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (72) Авторы изобретения

И. В. Дусенок и А. П. Дусенок

1!

Алтайский научно-исследовательский институ технологии машиностроения (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ВЕРХНЕГО, ЛИСТА

ОТ СТОПЫ И ПОДАЧИ ЕГО В ЗОНУ ОБРАБОТКИ

Изобретение относится к автоматизации штамповочного производства и может быть использовано для отделения верхнего листа от стопы и подача его в зону обработки, в частности в рабочую зону пресса.

Наиболее близким к предлагаемому является устройство для отделения верхнего листа от стопы и подача его в зону обработки, содержащее установленные на основании стол для стопы листов, механизм подачи листа в зону обработки, расположенные над столом для стопы листов узел отделения листа от стопы и узел подъема отделенного листа над стопой, отсекатель (1).

Однако данное устройство имеет большие габариты.

Целью изобретения является уменьшение габаритов устройства.

Поставленная цель достигается тем, что в устройстве для отделения верхнего листа от стопы и подача его в зону обработки, содержащем установленные йа основании стол для стопы листов, механизм подачи листа в зону обработки, расположенные над столом для стопы листов узел отделения листа от стопы и узел подъема отделенного листа над стопой и отсекатель, узел отделе2 ния листа от стопы выполнен в виде перемещающегося в горизонтальной плоскости от силового цилиндра шиберного толкателя, узел подъема отделенного листа над стопой выполнен в виде двух шарнирно закрепленных на основании по обе стороны стола для стопы листов двуплечих рычагов, один конец одного из которых связан с приводом, отсекатель выполнен в виде ролика, уста. новленного при помощи оси на одном из концов другого двуплечего рычага с возможностью взаимодействия с торцом стопы листов со стороны, противоположной расположению шиберного толкателя, а свободные концы двуплечих рычагов шарнирно связаны между собой при помощи тяги.

Ось ролика расположена ниже плоскости отделения верхнего листа от стопы.

Стол для стопы листов установлен с возможностью перемещения в вертикальном направлении.

На фиг. 1 изображено устройство для

20 отделения верхнего листа от стопы и подачи его в зону обработки, в исходном положении; на фиг. 2 — то же, в момент отделения верхнего листа от стопы; на фиг. 3 — отсекатель.

889235

Устройство для отделения верхнего листа от стопы и подачи его в зону обработки содержит, установленный на основании 1 вертикально силовой цилиндр 2, на штоке которого смонтирован подъемный стол 3 для стопы листов 4. На основании 1 установлен также горизонтальный силовой цилиндр 5, на штоке 6 которого шарнирно закреплен шиберный толкатель 7. На основании 1 установлены подающие валки 8 и 9 и шарнирно закреплены два двуплечих рычага 10 и 11.

Один конец двуплечего рычага 11 шарнир1 но связан со штоком 6 силового цилиндра 5.

Шиберный толкатель 7 и конец двуплечего рычага 11 связан со штоком 6 силового цилиндра 5 при помощи оси 12. На верхнем конце двуплечего рычага установлен при >s помощи оси 13 ролик 14. Свободные концы двуплечих рычагов 10 и 11 шарнирно связаны между собой при помощи тяги 15.

Устройство для отделения верхнего листа от стопы и подачи его в зону обработки работает следующим образом.

Стопу листов 4 укладывают на подъемный стол 3, находящийся в нижнем исходном положении. Изменяют длину концов двуплечего рычага 10 так, чтобы ось ролика 14 была чуть ниже плоскости разделения лис- 5 тов 4. Включают силовой цилиндр 5, шток 6 которого перемещает шиберный толкатель 7 влево, который, в свою очередь, воздействует на верхний лист 4 и начинает перемещать его по нижележащему листу 4. Нижележащий лист 4 удерживается от перемещения роликом 14, а отделяемый лист 4 перемещается по ролику 14 и поднимается над стопой. Одновременно поворачивается двуплечий рычаг 11, который через тягу 15 поворачивает двуплечий рычаг 10. Ролик 14 поднимает лист 4 до уровня плоскости пода35 чи в подающие валки 8 и 9, а толкатель 7 подает лист 4 в зазор между подающими валками 8 и 9.

Затем включают силовой цилиндр 5 на реверсивное движение, шток цилиндра через 4о двуплечий рычаг 11, тягу 15 и двуплечий рычаг 10 возвращает ролик 14 в исходное положение. Одновременно включают подающие валки 8 и 9, которые подают лист 4 в зону обработки, и включают силовой цилиндр 2, который через шток 3 перемещает подъемный стол 3 со стопой листов 4 вверх на шаг подачи, равный толщине отделяемого листа 4.

Затем цикл повторяется.

Предложенное устройство имеет небольшие габариты и позволяет уменьшить силу трения между листом и стопой при его отделении от стопы.

Формула изобретения

1. Устройство для отделения верхнего листа от стопы и подачи его в зону о6работки, в частности в рабочую зону пресса, содержащее установленные на основании стол для стопы листов, механизм подачи листа в зону обработки, расположенные над столом для стопы листов узел отделения листа от стопы и узел подъема отделенного листа над стопой, отсекатель, отличающееся тем, что, с целью уменьшения габаритов устройства, узел отделения листа от стопы выполнен в виде перемещающегося в горизонтальной плоскости от силового цилиндра шиберного толкателя, узел подъема отделенного листа над стопой выполнен в виде двух шарнирно закрепленных на основании по обе стороны стола для стопы листов двуплечих рычагов, один конец одного из которых связан с приводом, отсекатель выполнен в виде ролика, установленного при помощи оси на одном из концов, другого двуплечего рычага с возможностью взаимодействия с торцом стопы листов со стороны, противоположной расположению шиберного толкателя, а свободные концы двуплечих рычагов шарнирно связаны между собой при помощи тяги.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 579079, кл. В 21 D 43/24, 02.04.76 (прототип).
