Реферат



Союз Советских

Социанистических

Республик

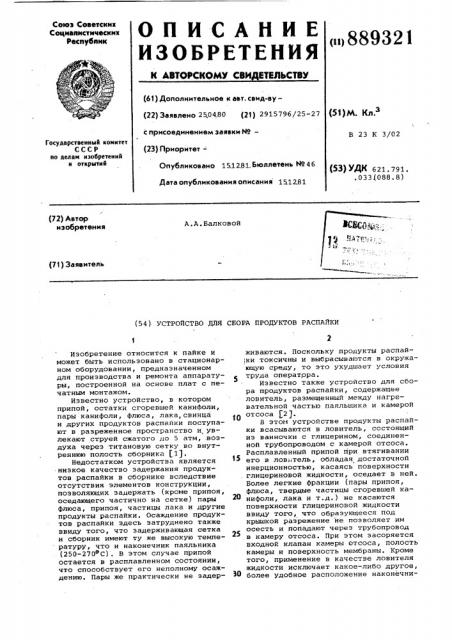

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (u>889321

Ф

Ч( (61) Дополнительное к авт. сеид-ву— (22) Заявлено 2504.80 (21) 2915796/25-27 (51)M. Кл.з с присоединением заявки М—

В 23 К 3/02

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет —

Опубликовано 151231. Бюллетень М 46

Дата опубликования описания 151?81 (53) УДК 621. 791. .033(088.8) (72) Автор изобретения

A.A ° Áàëêoâoé (71) Заявитель (54). УСТРОЙСТВО ДЛЯ СБОРА ПРОДУКТОВ РАСПАЙКИ

Изобретение относится к пайке и может быть использовано в стационарном оборудовании, предназначенном для производства и ремонта аппаратуры, построенной на основе плат с печатным монтажом.

Известно устройство, в котором припой, остатки сгоревшей канифоли, пары канифоли, флюса, лака, свинца и других продуктов распайки поступают в разреженное пространство и увлекают струей сжатого до 5 атм, .воздуха через титановую сетку во внутреннюю полость сборника p1).

Недостатком устройства является .низкое качество задержания продуктов распайки в сборнике вследствие отсутствия элементов конструкции, позволяющих задержать (кроме припоя, оседающего частично на сетке) пары флюса, припоя, частицы лака и другие продукты распайки. Осаждение продуктов распайки здесь затруднено также ввиду того, что задерживающая сетка и сборник имеют ту же высокую температуру, что и наконечник паяльника (250-270@С) . В этом случае припой остается в расплавленном состоянии, что способствует его неполному осаждению. Пары же практически не задерживаются. Поскольку продукты распайIKH токсичны и выбрасываются в окружающую среду, то это ухудшает условия труда оператора.

Известно также устройство для сбора продуктов распайки, содержащее ловитель, размещенный между нагревательной частью паяльщика и камерой

30 отсоса 2

В этом устройстве продукты распайки всасываются в ловитель, состоящий иэ ванночки с глицерином, соединенной трубопроводом с камерой отсоса.

Расплавленный припой при втягивании его в ловитель, обладая достаточной инерционностью, касаясь поверхности . глицериновой жидкости, оседает в ней.

Более легкие фракции (пары припоя, флюса, твердые частицы сгоревшей канифоли, лака и т.д.) не касаются поверхности глицериновой жидкости ввиду того, что образующееся под крышкой разрежение не позволяет им осесть и попадают через трубопровод в камеру отсоса. При этом засоряется входной клапан камеры отсоса, полость камеры и поверхность мембраны. Кроме того, применение в качестве ловителя жидкости исключает какое-либо другое, более удобное расположение наконечни889321 ка паяльника по отношению к демонтируемой плате. При обратном ходе мембраны попавшие в камеру продукты распайки, особенно пары, частично выбрасываются в атмосферу через клапан, ухудшая условия труда оператора.

Цель изобретения — повышение ка:чества сбора продуктов распайки и улучшения условий труда.

Поставленная цель достигается тем, что ловитель выполнен в виде встречно направленных, сдвинутых относисительно друг друга, эллипсо-циклоидных гребенок, на внутренней поверхности которых выполнены задерживающие перегородки переменной высоты с расположенными по окружности свободными концами.

На Фиг.1 изображено устройство, общий вид, разрез; на Фиг.2 — разрез

А-A на Фиг.1; на Фиг.3 — принципиальная схема устройства.

Устройство состоит из корпуса 1, в который вставлены верхняя 2 и нижняя 3 гребенки, имеющие задерживающие перегородки 4 свободные концы которых (участок 2-4 фиг.3) продолжают закон окружности (участок 1-2

Фиг.3) радиуса h. Нижняя гребенка 3 смещена вправо по горизонтальной оси относительно верхней гребенки 2 на величину Х, задаваемую требованиями наилучшей очистки воздуха от продуктов распайки. Вторая часть гребенок (участок 2-.3, фиг.3) описывается урав нением эллипса с целью оптимального расположения задерживающих перегородок относительно поступающего потока

С этой же целью задерживающие перегородки расположены под постоянным углом pL относительно касательной эллипса в точке соединения задерживающих перегородок с эллиптической поверхностью.

Корпус 1 и гребенки 2 и 3 термоизолированы от нагретого патрубка 5 канала отсоса паяльника с помощью термоизолируемой втулки (высокопрочная керамика), впаянной совместно с патрубком 5 высокотемпературным припоем в корпус 1. Термоиэоляция позволяет сохранить температуру корпуса 1 и гребенок 2 и 3 на уровне, близком к температуре окружающей среды, что обеспечивает резкий перепад "температур между входным патрубком 5, имеющем температуру нагревательной части паяльника и внутренней поверхностью гребенок 2 и 3 необходимый для задержки продуктов распайки путем контакта горячего потока с холодными гребенками.

Для оптимального обтекания поступающим потоком внутренней. поверхности гребенок входной патрубок 5 и начальная часть гребенок расположены под некоторым углом с6 относительно вертикальной линии.

65 поя и его лужение.

Поток воздуха (c продуктами распайки), омывающий поверхность гребенки 2 по заданному ее начальным участком (1 и 2 фиг.3) закону окружности в эллипсной части гребенки

Для обеспечения вакуумноплотного соединения гребенок с корпусом к задней стенке корпуса 1 приклеена прокладка 7 иэ вакуумной резины.

Для тех же.целей на съемной крышке

8 наклеена аналогичная прокладка 9.

Крышка 8 плотно прижимается к корпусу 1 винтами, входящими в отверстия 10. Крепление съемных гребенок

2 и 3 в корпусе 1 обеспечивается с помощью кронштейнов 11. Выходной па-(трубок 12 предназначен для соединения сборника продуктов распайки с камерой отсоса.

В зависимости от требований, предьявляемых к степени очистки потока воздуха и габаритам устройства, количество звеньев в гребенке может быть различным. На фиг.1 изображено устройство с двумя звеньями.

Устройство работает следующим об20 разом.

Поток нагретого воздуха с продуктами распайки поступает через патрубок 5 в камеру сборника, образованную гребенками 2 и 3, обтекая внутренние поверхности. При этом частицы припоя и пары продуктов распайки, касаясь холодной поверхности гребенки, задерживаются на ней. Частицы сгоревшей канифоли, лака и т.д., как более

М легкие фракции, не обладающие инерционностью, попадают в пазы, образованные задерживающими перегородками.

При переходе из одного звена гребенок в другое, за счет наличия смещения нижней гребенки относительно верхней, поток подвергается дополнительному очищению пазами нижней гребенки первого звена.

Поток, вошедший во второе звено обтекая его поверхность, подвергается

40 повторному очищению. Процесс очищения во втором звене аналогичен процессу в первом звене. Очищенный поток воздуха поступает в камеру отсоса через входной патрубок 12.

45 Таким образом, процесс задержания продуктов распайки происходит по трем направлениям: задержание тяжелых фракций (припой); задерживание более легких фракций (частицы сгоревшей канифоли, лака, окислов и т.д.); задержание леГких фракций (паров канифоли, паров припоя и т.д.), При этом тяжелые фракции, нагретые до 250 -270 C коснувшись несмачиваемой холодной поверхности верхней гребенки, кристаллиэуются, и, в основном, осыпаются на дно нижней гребенки. Гребенки выполнены из несмачиваемого припоем материала, что прилипание к ним исключает при889321

Составитель ;1.Бауер

Редактор К.Воловик Техред М. Рейвес Корректор О . Б ил ак

Заказ 10847/25 Тираж 1151 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 (2 и 3 фиг.3) продолжает движение по тому же закону окружности. Более легкие фракции, содержащиеся в потоке, обладая инерционностью, отклоняются под действием центробежных сил от траектории движения по окружности в сторону эллиптической поверхности гребенки (фиг.1) попадают в пазы, образованные перегородками и оседают в них.

Пары канифоли (флюса) олова, свинца, растворителя и т.д., нагретые до температуры паяльной части, омывая поверхность гребенок конденсируются (кристаллизуются) как на их поверхности, так и в пазах.

Устройство задерживает практически все компоненты продуктов распайки, находящиеся в жидкой, газообразной и твердой фазах, легко удаляет их при накоплении в гребенках путем снятия передней прижимной крышки, вынимая гребенок с последующей чисткой, промывкой и установкой на место беэ замены каких-либо деталей, а также улучшает условия труда путем обеспечения более качественной очистки выходящего воздуха от вредных примесей и обеспечения достаточного обзора места распайки.

Формула изобретения

1. Устройство для сбора продуктов распайки, содержащее ловитель, размещейный между нагревательной частью паяльника и камерой отсоса, о т л и ч а ю щ е е с я тем, что, с целью повышения качества сбора продуктов распайки и улучшения условий р труда, ловитель выполнен в виде встречно-направленных, сдвинутых относительно друг друга, эллипсо-цик,лоидных гребенок, на внутренней по,верхности которых выполнены задержи- . вающие перегородки переменной высоты с расположенными на окружности свободными концами.

Источники информации, принятые во внимание при экспертизе

1. "Обмен опытом в промышленности", Р 5.Прйспособление с отсосом припоя для выпайки радиодеталей из печатных плат, с.40, 1973.

2. "Обмен опытом в промышленности"

Р 3, Электродиафрагменное устройство

25 для выпайки радиоэлементов, с.52-53, 1974.(прототип).
