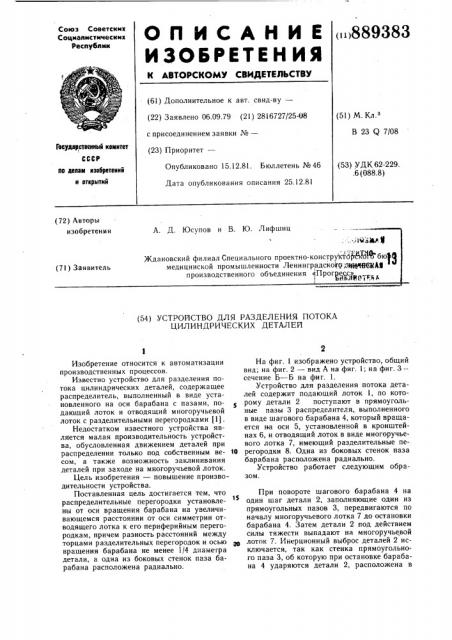

О П И С А Н И Е (>889383

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.09.79 (21) 2816727/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

В 23 Q 7/08

Гооударстеенлмй комитет

СССР

Опубликовано 15.12.81. Бюллетень № 46

Дата опубликования описания 25.12.81 (53) УДК 62-229..6 (088.8) Ilo делам лзобретений к открытий (72) Авторы (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ПОТОКА

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

Изобретение относится к автоматизации производственных процессов.

Известно устройство для разделения потока цилиндрических деталей, содержащее распределитель, выполненный в виде установленного на оси барабана с пазами, подающий лоток и отводящий многоручьевой лоток с разделительными перегородками 11).

Недостатком известного устройства является малая производительность устройства, обусловленная движением деталей при распределении только под собственным ве- 10 сом, а также возможность заклинивания деталей при заходе на многоручьевой лоток.

Цель изобретения — повышение производительности устройства.

Поставленная цель достигается тем, что распределительные перегородки установлены от оси вращения барабана на увеличивающемся расстоянии от оси симметрии отводящего лотка к его периферийным перегородкам, причем разность расстояний между торцами разделительных перегородок и осью вращения барабана не менее 1/4 диаметра детали, а одна из боковых стенок паза барабана расположена радиально.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— сечение Б — Б на фиг. 1.

Устройство для разделения потока деталей содержит подающий лоток 1, по которому детали 2 поступают в прямоугольные пазы 3 распределителя, выполненного в виде шагового барабана 4, который вращается на оси 5, установленной в кронштейнах 6, и отводящий лоток в виде многоручьевого лотка 7, имеющий разделительные перегородки 8. Одна из боковых стенок паза барабана расположена радиально.

Устройство работает следующим образом.

При повороте шагового барабана 4 на один шаг детали 2, заполняющие один из прямоугольных пазов 3, передвигаются по началу многоручьевого лотка 7 до остановки барабана 4. Затем детали 2 под действием силы тяжести выпадают на многоручьевой лоток 7. Инерционный выброс деталей 2 исключается, так как стенка прямоугольного паза 3, об которую при остановке барабана 4 ударяются детали 2, расположена в

889383 этот момент перпендикулярно к движению деталей. Детали 2, выпадая одновременно из прямоугольного паза 3, скользят по многоручьевому лотку 7 и неодновременно попадают на торцы разделительных перегородок. Торцы, размещенные на разном расстоянии от оси вращения барабана, исключают заклинивание и дают воэможность постепенно увеличивать сечение многоручьевого лотка 7 до размера, достаточного для свободного перемещения деталей 2 между перегородками 8. Одновременно с разделением потока деталей 2 происходит повторное пополнение следующего паза и т.д.

Разность расстояний между торцами перегородок 8 и осью вращения барабана не менее 1/4 диаметра окружности габарита детали обусловливает наивыгоднейшие условия попадания деталей на свои места, так как при столкновении одной из деталей с перегородкой она еще может отодвинуть соседнюю, но сама уже на 1/4 габарита зайдет в свой ручей, если же на 1/2 габарита зайдет в свой ручей, то не сможет отодвинуть соседнюю деталь и произойдет заклинивание.

Применение устройства позволяет повысить производительность устройства и исключить инерционный выброс деталей.

Формула изобретения

Устройство для разделения потока цилиндрических деталей, содержащее распределитель, выполненный в виде установленного на оси барабана с пазами, подающий лоток и отводящий многоручьевой лоток с разделительными перегородками, отличающееся

10 тем, что, с целью повышения производительности устройства, распределительные перегородки установлены от оси вращения барабана на увеличивающемся расстоянии от оси симметрии отводящего лотка к его периферийным перегородкам, причем разность расстояний между торцами разделительных перегородок и осью вращения барабана не менее 1/4 диаметра детали, а одна из боковых стенок паза барабана расположена радиально.

26 Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР по заявке № 2522299, кл. В 23 О 7/08, 1977.

889383

8ud А
