Союз Советскик

Социалистических

Респубики

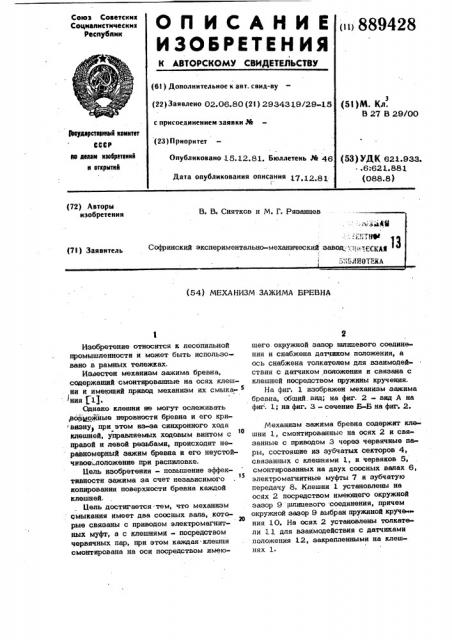

ОП ИСАНИЕ

ИЗЬБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)889428 (61) Дополнительное к авт. саид-ву (22) ЗаЯвлено 02.06.80 (2l ) 29З4319/29-15 (53)М. Кл.

В 27 В 29/00 с присоединением заявки РЙ вюю7Аюрстввиныв хюмитвт

СССР пе делам изюбрвтвннк и юткрытнй (23) Приоритет

Опубликовано 15.12.81. бюллетень .йв 46 (53) УДК 621.9ЗЗ.

° .6:621.881 (088.8) Дата опубликования описания 17 12 81 (72) Авторы изобретения

Софринский (7I) Заявитель (54) МЕХАНИЗМ ЗАЖИМА БРЕВНА

Изобретение относится к песопиш ной промышленности и может быть испопьзо» вано в рамных тележках.

Известен механизм зажима бревна, содержащий смонтированные на осях клешни и имеющий привод механизм их смыка- ния (1).

Однако клешни не могут ослеживать ,возможные неровности бревна и его кри визну при этом из-за синхронного хода клешней, управляемых ходовым винтом с правой и левой резьбами, происходит неравномерный зажим бревна и его неустойчивовпопожение при распиловке.

Цель изобретения - повышение эффективности зажима за счет независимого

15 копирования поверхности бревна каждой клешней.

Цепь достигается -тем, что механизм

Смыкания имеет два соосных вала, кот

20 рые связаны с приводом электромагнитных муфт, а с клешнями - посредством червячных пар, при этом каждая-клешня смонтирована на оси посредством имеющего окружной зазор шлицевого соединения и снабжена датчиком положения, а ось снабжена толкатепем для взаимодействия с датчиком положения и связана с клешней посредством пружины кручения.

На фиг. 1 изображен механизм зажима бревна, общий вид; на фиг. 2 — вид А на фиг . 1; на фиг. З -сечение Б-Б на фиг. 2.

Механизм зажима бревна содержит клешни 1, смонтированные на осях 2 и связанные с приводом 3 через червячные пары, состоящие из зубчатых секторов 4, связанных с клешнями 1 ° и червяков 5, смонтированных на двух соосных валах 6, электромагнитные муфты 7 и зубчатую передачу 8, Клешни 1 установлены на осях 2 посредством имеющего окружной зазор 9 шлицевого соединения, причем окружной зазор 9 выбран пружиной круче-нния 10. На осях 2 установлены топкатели 1 1 для взаимодействия с датчиками положения 12, закрепленными на клешнях 1.

8894

Механизм зажима бревна работает сле-. дующим образом, Крутящий момент от электропривода 3 через зубчатую передачу 8, электронные муфты 7 и червячные пары 4 и 5 переда5 ется на клешни 1 до-тех пор, пока одна из них не коснется поверхности бревна.

При этом происходит поворот шлицевой оси 2, окружной зазор 9 в шлицах вы@®; рается и толкатвль 11, воздействуя в@датчик положения 12, дает команду на отключение электромагнитной муфтой 7 привода 3 от этой клешни. Как только вторая клешня касается поверхности бревна, отключенная первая клешня опять 15 включается в работу датчиком положения, установленным на второй клешне. После .зажима бревна обеими клешнями 1 привод

3 отключается.

Использование механизма зажима брев- 2о на позволяет автоматически осуществлять . зажим независимо от неравностей и кривизны бревна, сохраняя центр направления подачи бревна в пилораму. Кроме того, при пилении бруса, механизм позволяет осуществлять боковое перемещение.

Формула изобретения

Механизм зажима бревна, содержащий смонтированные на осях клешни и имеющий привод механизм их смыкания, о тл и ч а ю щ и и с.я тем, что, с целью повышения эффективности зажима за счет независимого копирования поверхности бревна каждой клешней, механизм смыкания имеет два соосных вала, которые связаны с приводом посредством электромагнитных муфт, а с клешнями - посредством червячных пар, при этом каждая клешня смонтирована на оси посредством имеющего окружной зазор шлицевого соединения .и снабжена датчиком положения, а ось снабжена толкателем для взаимодействия с датчиком положения и связана с клешней посредством пружины кручения.

Источники информации, принятые во внимание при экспертизе

l, Авторское свидетельство СССР

М. 300316, кл. В 27 В 29/00, 1969.

889428

ВидА, Фиг.2
