Реферат

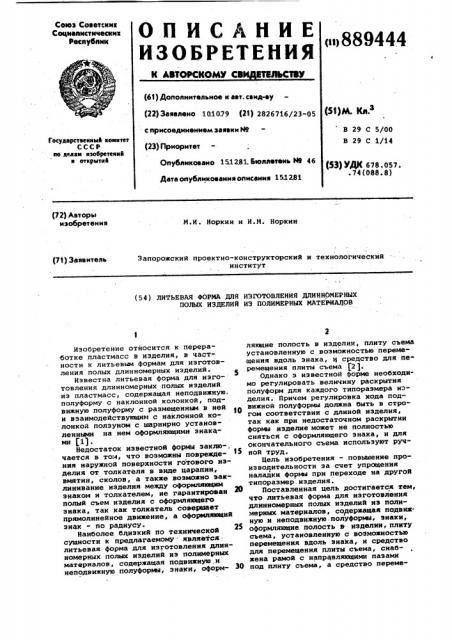

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ""8894 4

Союз Саветскмх

Социалистических

Республик

К АВТОУСКОМУ СВ ТЕЛЬСТВУ (61) Дополммтельмое к авт. свмд-ву (22) Заявлено 101079 (21) 2826716/23-05 Р1М

В 29 С 5/00

В 29 С 1/14 с присоединением заявки ЙФ (23) Приоритет

Государственный комитет

СССР но делам изобретений н открытий

Опублмковамо 1Ы 281. Бюллетень l49 46

Дата опубликованы» описания 151 2.81 (53) УДК 678.057. .74(088.8) (72) Авторы изобретения

M.È. Норкин и И.М. Норкин

Запорожский проектно-конструкторский и технологический институт (73) Заявитель (54) JIHTbEBAH ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ДЛИННОМЕРНЫХ.

ПОЛЫХ ИЗДЕЛИЯ ИЗ ПОЛИМЕРНЫХ МАТЕРИИ)ОВ

Изобретение отйоснтся к переработке пластмасс в иэделия, в частности к литьевым формам для изготовления полых длинномерных иэделий.

Известна литьевая форма для изго- товления длинномерных полых изделий из пластмасс, содержащая неподвижную. полуформу с наклонной колонкой, подвижную полуформу с размещенньм. в ней ® и взаимодействующим с наклонной колонкой полэуном с шарнирно уставовленными на нем оформляющими знаками (1).

Недостаток известной формы заклю-. чается в том, что возможны повреждения наружной поверхности готового изделия от толкателя в виде царапин, вмятин, сколов, а также возможно заклинивание изделия между оформляющим знаком и толкателем, ие гарантирован полый съем изделия с оформляющего знака, так как толкатель соверыает прямолинейное движение, а оформляющий знак — по радиусу.

Наиболее близкий по технической сущности к предлагаемому. являетсялитьевая форма для изготовления длинномерных полых иэделий иэ полимерных материалов, содержащая подвижную .и неподвижную полуформы, знаки, оформ- ЗО ляющие полость в изделии, плиту съема установленную с воэможностью перемещения вдоль знака, И средство для перемещения плиты съема P ).

Однако з известной форме необходимо регулировать величину раскрытия полуформ для каждого типоразмера изделия. Причем регулировка хода подвижной полуфсрмы должна быть в строгом соответствии с длиной изделия, так как при недостаточном раскрытии форвард иэделие может не полностью сняться с оформляющего знака, н для окончательного съема используют ручной труд.

Цель изобретения — повышение производительности за счет упрощения наладки формы при переходе на другой типоразмер. иэделия.

Поставленная цель достигается тем, что литьевая форма для изготовления длинномерных полых иэделий из полимерных материалов, содержащая подвижную и неподвижную.полуформы, знаки, оформляющие полость в изделии, плиту сьема, установленную с воэможностью перемещения вдоль знака, и средство для перемещения плиты съема, снабжена рамой с направляющими пазами под плиту съема, а средство переме889444 щения плиты съема выполнено в виде закрепленного на подвижной полуформе гидроцилиндра, причем плита съема закреплена на штоке гидроцилиндра, знаки — на раме, а на плите съема и раме выполнены продольные пазы.

На фиг. 1 представлена форма,вид в плане, на фиг. 2 — разрез A-A на фиг. 1, на фиг. 3 — разрез Б-Б на фиг. 1.

Литьевая форма содержит неподвижную полуформу 1 и подвижную полуформу 2, на которой закреплен гидроили пневмоцилиндр 3, на штоке 4 которого установлена плита съема 5, размещенная с возможностью перемещения по направляющим пазам рамы 6 15 вдоль знаков 7, оформляющих полость в изделии. Рама б. и плита съема 5 установлены с возможностью одновременного перемещения относительно штока

4 благодаря трению в направляющих 2О колонках 8 и упругим элементом 9,установленным на упоре 10, который ограничивает ход рамы 6 с плитой съема 5.

Литьевая форма работает следующим образом.

После оформления изделия происходит разъем литьевой формы, в резуль-,ате «его на подвижной полуфоргле 2 под влиянием трения в направляющих колонках и упругих элементов 9 плита съема 5 и рама 6 с укрепленньыи неподвижно а ней оформляющими знаками

7 и оформленными на них изделиями премещаются относительно штока 4 до контакта r. упором 10 на величину,дос- 35 таточную для гарантийного перемещения плиты съема 5. В результате этого появляется возможность перемещать плиту съема 5 по направляющим пазам рамы 6 относительно оформляющих зна- 4О ков 7, за счет чего оформленное изделие освобождается иэ литьевой формы, причем плита съема 5 получает перемещение от штока 4 гидро- или пневмоцилиндра 3. После съема готового изделия с оформляющего знака 7 шток 4 возвращает плиту съема 5 в исходное положение относительно знаков 7, а при смыкании литьевой формы неподвижная полуформа 1 возвращает плиту съема 5 и направляющую раму 6 в подвижную полуформу. Цикл повторяется.

Применение данной литьевой формы позволяет сократить вспомогательное время на наладку на 10-15%.

Формула изобретения

Литьевая форма для изготовления длинномерных полых изделий из полимерных материалов, содержащая подви>кную и неподвижную полуформы,знаки, оформляющие полость в изделии, плиту съема, установленную с воэгложностью перемещения вдоль знака, и средство для перемещения плиты съема, о т л ич а ю щ а я с я тем, что, с целью повышения производительности за счет упрощения наладки формг при переходе на другой типоразмер иэделия, она снабжена рамой с направляющими пазами под плиту съема, а средство перемещения плиты съема выполнено в виде закрепленного на подви>кной полуформе. гидроцилиндра, причем плита съема закреплена на штоке гидроцилиндра, знаки — на раме, а На плите съема и раме выполнены продольные пазы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 583917, кл. В 29 С 5/00, 1976.

2. Авторское свидетельство СССР

9 534364, кл. В 2 9 C 5/00, 1975 (прототип) .
