Патент ссср 88952

Патент ссср 88952

Иллюстрации

Показать все

Реферат

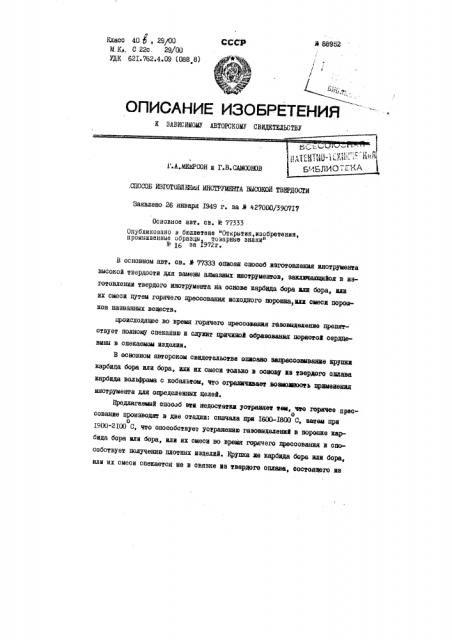

й. 88962

Класс 40 8, 29/00

М.Кл. С 22с. 29/00

УДК 62I.762 4.09 (088.8) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E,". EËÈÑ

Г.А.МЕЖ СОН и Г.В. САМСОНОВ,СПОСОБ ИЗГОТОВПЕНиЯ ИНСТРУМЕНТА ВЫСОКОЙ ТВЕРДОСТИ

Заявлено 26 января I949 г. за 3 427000/5907I7

Оснсвнав авт. св. М 77333

Опублиновано а бюллетене "Открытия,изобретения, промышленные образцы товарные знание

Ь Z6 за 1972г.

В основном авт. св. М 77333 описан способ изготовления инструмента высокой твердости для замены алмазных инструментов, заключающийся в изготовлении твердого инструмента на основе карбида бора ики бора, или их смеси путем горячего прессования исходного пороша,aaa смеси порашь ков названных веществ. происходящее во время горячего прессования газовыделение препятствует полному спеканию и служит причиной образования пориотой сердцввиыы в опекаемом изделии.

В основном авторском свидетельстве описано аирассовмванив крупки карбида бора или бора, ихи их смеси только в основу as твердого сплава карбида вольфрама с кобальтом, что ограничивает возмоинооть применения инструмента для определенных целей.

Предлагаемый споооб зти недостатки устраььает твм, что горячее пресо сование производят в две стадии: сначала при I600-I800 С, затем при о

I900 2I00 С, что способствует устранению газовыделеыий в порошке карбида бора или бора, или их смеси во время горячего пресоования и способствует получению плотных изделий. Крупка же карбида бора ини бора, иаи их смеси спекается нв в связке из твердого сплава, состоящего из карбида вольфрама и кобальта, а в более мягкой основе, например, из вольфрамовомедного сплава или бериллиевой бронзы, или железа, меди, латуни, дюрелхииния либо сплава дюралхмиыия и вольфрама, или карбида вольфрама, приготовляемого метажкокераьанеским методом.

I. Способ изготовления инструмента выоокой твердости по авт. св.

Ю 77333, отличающийся тем, что, с целью устранения га1 зовнделения, горячее прессование порошка карбида бора, бора или их смеои о о производят в дзе стадии: при ИОО-МОО С и при I900-2IOO С, и далее обрабатывают материал по способу, описанному в основании авторском свидетель стве.

2. Прием выполнения способа по п. I, отличающийся тем, что, с целью получения на режущих кромках инструмента выступов, режущих зерен карбида бора или бора,или их смеси, последние цементируют мягким сплавом, например вольфрама с медью или бериллиевой бронзой, или железом, чистой медью, латунью, или дюралюминием либо сплавом дхралхминия с вольфрамом.

Редактор g.tR«vcc

, пиааао к печатмЩ, >,7С Заказ " ®

1 д

Производственно-полиграфическое предприятие %атзит",Бережковская иаб.
