Реферат

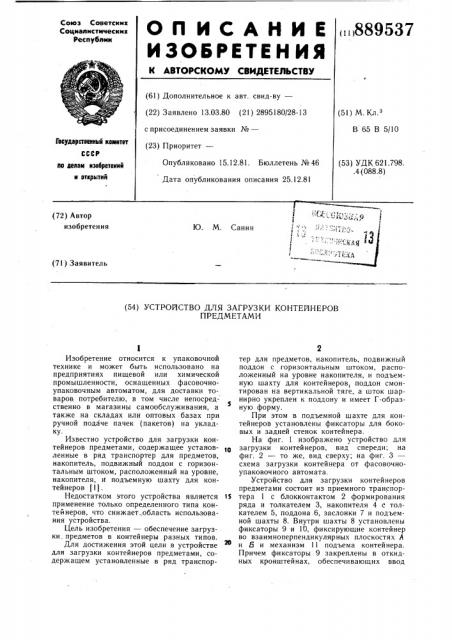

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.03.80 (21) 2895180/28-13 с присоединением заявки №вЂ” (23) Приоритет— (5i) М.К .

В 65 В 5/10

Гоеударствевиык комитет

СССР

Опубликовано 15.12.81. Бюллетень № 46

Дата опубликования описания 25.12.81 (53) УДК 621.798..4 (088.8) по делам изооретеиий и открытий! с

/ (?2) Автор изобретения

Ю. М. Сани н (71) Заявитель (54) УСТРОЛСТВО ДЛЯ ЗАГРУЗКИ КОНТЕЙНЕРОВ

ПРЕДМЕТАМИ

Изобретение относится к упаковочной технике и может быть использовано на предприятиях пищевой или химической промышленности, оснащенных фасовочноупаковочным автоматом, для доставки товаров, потребителю, в том числе непосредственно в магазины самообслуживания, а также на складах или оптовых базах при ручной подаче пачек (пакетов) на укладку.

Известно устройство для загрузки контейнеров предметами, содержащее установленные в ряд транспортер для предметов, накопитель, подвижный поддон с горизонтальным штоком, расположенный на уровне, накопителя, и подъемную шахту для контейнеров f1).

Недостатком этого устройства является применение только определенного типа контейнеров, что снижает область использования устройства.

Цель изобретения — обеспечение загрузки, предметов в контейнеры разных типов.

Для достижения этой цели в устройстве для загрузки контейнеров предметами, содержащем установленные в ряд транспортер для предметов, накопитель, подвижный поддон с горизонтальным штоком, расположенный на уровне накопителя, и подъемную шахту для контейнеров, поддон смонтирован на вертикальной тяге, а шток шарнирно укреплен к поддону и имеет Г-образную форму.

При этом в подъемной шахте для контейнеров установлены фиксаторы для боковых и задней стенок контейнера.

На фиг. 1 изображено устройство для загрузки контейнеров, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3— схема загрузки контейнера от фасовочноупаковочного автомата.

Устройство для загрузки контейнеров предметами состоит из приемного транспор15 тера 1 с блокконтактом 2 формирования ряда и толкателем 3, накопителя 4 е толкателем 5, поддона 6, заслонки 7 и подъемной шахты 8. Внутри шахты 8 установлены фиксаторы 9 и 1О, фиксирующие контейнер во взаимноперпендикулярных плоскостях 4 и 6 и механизм 11 подъема контейнера.

Причем фиксаторы 9 закреплены в откидных кронштейнах, обеспечивающих ввод

889537

Формула изобретения

15 контейнера в шахту непосредственно на уровне пола. Транспортер 1, блокконтакт 2, накопитель 4 и поддон 6 установлены на станине 12 с возможностью их регулирования по высоте в соответствии с уровнем подачи пачек (Н) от фасовочно-упаковочного автомата.

Кроме того, для совмещения скоростей выходного транспортера 13 фасовочноупаковочного автомата с приемным транспортером 1, последний оснащен вариатором скорости.

Поддон 6 смонтирован на вертикальной тяге и шарнирно укреплен к горизонтальному Г-образному штоку.

Устройство работает следующим образом

После пристыковки устройства к фасовочно-упаковочному автомату оператор устанавливает приемный транспортер 1 на уровень Н выходного транспортера 13 автомата (фиг. 2) и с помощью вариатора уравнивает их скорости, Затем, в зависимости от типа контейнера и размеров пачки (пакета) 14, устанавливает уровень загрузки контейнера, количество ярусов в нем и шаг опускания (Н и f) (фиг. 2), а также количество ходов и размер хода толкателя ряда 3 и вводит контейнер 15 в подьемную шахтч 8.

Контейнер механизмом подъема 11 поднимается до уровня загрузки, Одновременно пачки (пакеты) 14 с транспортера 13 передаются на приемный транспортер 1 и, накапливаясь на столе методом подпора, создают ряд. Готовность ряда контролируется блокконтактом 2, по сигналу которого срабатывает толкатель 3 и ряд перемещается на накопитель 4. По окончании заданного оператором количества ходов толкателя 3 включается толкатель 5 и перемещает ряд на поддон 6. Поддон 6 поднимается до уров:1я загрузки на высоту Н (фиг. 2) и входит в контейнер. Заслонка 7

Опускается, задерживая ярус в контейнере, затем поддон выводится из контейнера и опускается в исходное положение. В исходное положение поднимается заслонка 7.

После чего контейнер опускается на шаг 1 фиг. 2) для приема следующего яруса

В период разгрузки поддона от яруса происходит комплектация следующего яруса на накопителе. После набора в контейнере заданного оператором количества ярусов, он опускается до уровня пола, а затем выталкивается, из шахты. При этом подается сигнал, предупреждающий оператора о необходимости ввода следующего контейнера.

Применение контейнерных перевозок для

10 доставки товаров в магазины создает широкие возможности для механизации трудоемких процессов в торговле и на транспорте. Ликвидируется тяжелый физический труд на погрузочно-разгрузочных и складс1s ких работах, освобождается значительное количество людей, погрузочных механизмов и автомобилей для выполнения других работ. По данным Мосхозторга метод контейнерной доставки товаров позволяет сократить трудовые затраты в 3,7 раза, а время о на погрузку и разгрузку — в три раза. и 1. Устройство для загрузки контейнеров предметами, содержащее установленные в ряд транспортер для предметов, накопитель, подвижный поддон с горизонтальным штоком, расположенный на уровне накопителя, и подъемную шахту для контейнеров, отличающееся тем, что, с целью обеспечения загрузки предметов в контейнеры разных типов, поддон смонтирован на вертикальной тяге, а шток шарнирно укреплен к поддону и имеет Г-образную форму.

2. Устройство по п. 1, отличающееся тем, что в подъемной шахте для контейнеров установлены фиксаторы для боковых и задней стенок контейнера.

Источники информации, принятые во внимание при экспертизе

4о 1. Автомат для укладки штучных изделий, типа Contamatic. Каталог фирмы

«Вredа»». 1979.
