Реферат

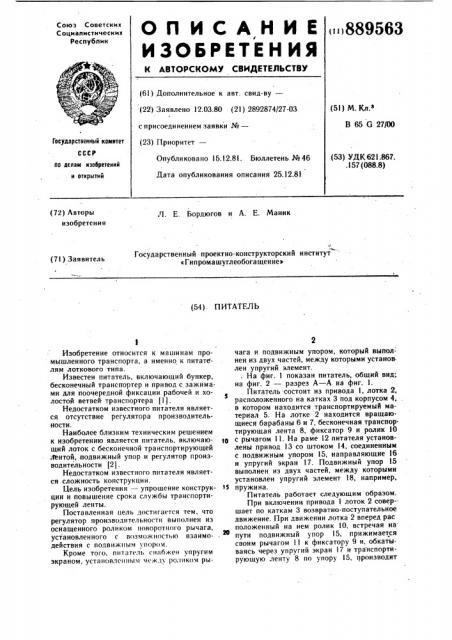

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

««889563

:ф (61) Дополнительное к авт. свид-ву— (22) Заявлено 2.03.80 (21) 2892874/2?-03 (5I) М. Кл.а

В 65 G 27/00 с присоединением заявки №вЂ”

Государственный комнтет (23) Приоритет— (53) УДК 621.867..! 57 (088.8) Опубликовано 15.12 8!. Бюллетень № 46

Дата опубликования описания 25.12.81 оо делам нзооретеннй н открытий

Л. Е. Бордюгов и А. Е. Мани к (72) Авторы изобретения

Государственный проектно-конструкторский институт

«Гипромашуглеобогащение» (71) Заявитель (54) ПИТАТЕЛЪ

Изобретение относится к машинам промышленного транспорта, а именно к питателям лоткового типа.

Известен питатель, включающий бункер, бесконечный транспортер и привод с зажимами для поочередной фиксации рабочей и холостой ветвей транспортера !11.

Недостатком известного питателя является отсутствие регулятора производительности.

Наиболее близким техническим решением к изобретению является пнтатель, включающий лоток с бесконечной транспортирующей

Лентой, подвижный упор и регулятор производительности !2) .

Недостатком известного питателя является сложность конструкции.

Цель изобретения — упрощение конструк- т» ции и повышение срока службы транспортирующей ленты.

Поставленная цель достигается тем, что регулятор производительности выполнен из оснащенного роликом поворотного рычага, установленного с возможностью взаимодействия с подвижным упором.

Кроме того, питат«ль снабжен упругим экраном, установленным м«жду ро;яком ры2 чага и подвижным упором, который выполнен из двух частей, между которыми установ. лен упругий элемент. . На фиг. 1 показан питатель, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Питатель состоит из привода I, лотка 2, расположенного на катках 3 под корпусом 4, в котором находится транспортируемый материал 5. На лотке 2 находится вращающиеся барабаны 6 и 7, бесконечная траиспор. тирующая лента 8, фиксатор 9 и ролик 10 с рычагом 11. На раме 12 питателя установлены привод 13 со штоком 14, соединенным с подвижным упором 15, направляющие 16 и упругий экран 17. Подвижный упор 15 выполнен из двух частей, между которыми установлен упругий элемент 18, например, пружина.

Питатель работает следующим образом.

При включении привода I лоток 2 совер-. шает по каткам 3 возвратно-поступательное движение. При движении лотка 2 вперед рас положенный на нем ролик 10, встречая на пути подвижный упор 15, прижимается своим рычагом 11 к фиксатору 9 н, обкатываясь через упругий экран 17 и транспортирующую ленту 8 по упору 15, производит

889563

Формула изобретения

15 Щ

Составитель Ю. Юрченко

Редактор Л. 11овхан Техред А. Бойкас Корректор Г. Решетняк

Заказ 10875(37 Тира> 845 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал Г1!111 ° !1атентэ, r. Ужгород, ул. Проектная, 4 стопорение холостой ветви ленты. Рабочая ветвь транспортирующей ленты. двигаясь по лотку со скоростью, вдвое превьпцающей его скорость, выносит из корпуса 4 транспортируемый материал 5. В начале обратного хода лотка 2. ролик !О с рычагом 1! проворачивается в противоположную сторону. Контакт рычага 11 и фиксатора 9 прекращается. Холостая ветвь транспортирующей ленты освобождается от стопорения. В течение обратного хода лотка рабочая ветвь удерживается на месте за счет сил сопротивления материала. В это время выдачи транспортируемого материала из питателя происходит за счет вывода лотка из-под материала на величину его хода в обратном направлении. Регулирование производительности питателя осуществляется изменением длительности фиксации холостой ветви транспортирующей ленты 8 путем изменения взаимного расположения, ролика 10 и подвижного упора 15. Это обеспечивается перемещением в направляющих 16 упора 15 посредством штока 14 привода 13.

Величина производительности питателя может быть определена по положению подвижного упора 15 визуально или дистанционно при помощи средств автоматики.

Такое выполнение питателя позволяет значительно упростить конструкцию и повысить срок службы транспортирующей ленты.

1. Питатель, включающий лоток с бесконечной транспортирующей лентой, подвижный упор и регулятор производительности, отличающийся тем, что, с целью упрощения конструкции, регулятор производительности выполнен из оснащенного роликом поворотного рычага, установленного с возможностью взаимодействия с подвижным упором.

2. Питатель по п. 1, отличающийся тем, что, с целью повышения срока службы транспортирующей ленты, питатель снабжен упругим экраном, установленным между роликом рычага и подвижным упором.

3. Питатель по п. 1, отличающийся тем, что "подвижный упор выполнен из двух частей и установленного между ними упругого элемента.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 311836, кл. В 65 G 65/42, 1970.

25 2. Авторское свидетельство СССР по заявке № 2678924, кл, В 65 G 27/00, 1978 (пр ототип) .
