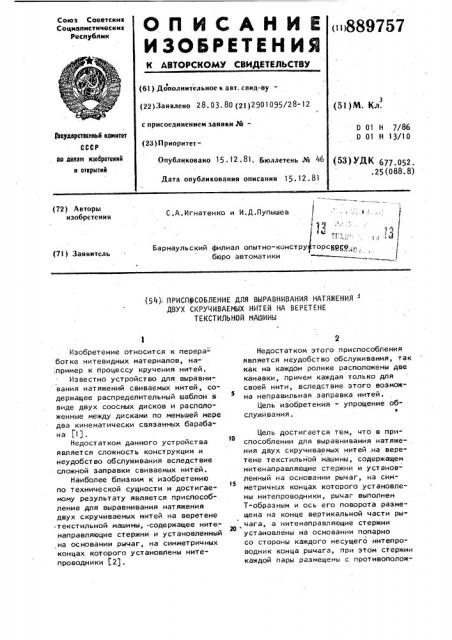

Q fl N C A H N K ()889757

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпик (61 ) Допол н и тел ьное к а вт. с вид-ву (22) Заявлено 28. 03. 80 (21) 2901095/28-12 с присоединением заявки №(23) Приоритет(51)M. Кл.

0 01 Н 7/86

0 01 H 13/10 (53) Й 677 ° 052. .25(088.8) @еудорстмииый комитет

СССР. ев делам изооретеиий и открытий

Опубликовано 15.12 ° 81. Бюллетень № 46

Дата опубликования описания 15.12.81

С.А.Игнатенко и И.Д.Пупышев

1

1 4Ф

Барнаульский филиал опытно-констру торскрщ.„,, бюро автоматики (72) Авто.ры изобретения (7I ) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫРАВНИВАНИЯ НАТЯЖЕНИЯ

ДВУХ СКРУЧИВАЕИЫХ НИТЕЙ НА ВЕРЕТЕНЕ

ТЕКСТИЛЬНОЙ ИАИИНЫ

Изобретение относится к переработке нитевидных материалов, на:пример к процессу кручения нитей.

Известно устройство для, выравнивания натяжений свиваемых нитей, содержащее распределительный шаблон в виде двух соосных дисков и расположенные между дисками llo меньшей мере два кинематически связанных барабана jl j.

Недостатком данного устройства является сложность конструкции и неудобст во обслуживания вследствие сложной заправки свиваемых нитей.

Наиболее близким к изобретению по технической сущности и достигаемому результату является приспособление дпя выравнивания натяжения двух скручиваемых нитей на веретене .текстильной машины, .содержащее нитенаправляющие стержни и установленный на основании рычаг, на симметричных концах которого установлены нитепроводники 32).

Недостатком этого приспособления является неудобство обслуживания, так как на каждом ролике расположены две канавки, причем каждая только для своей нити, вследствие этого возможна неправильная заправка нитей.

Цель изобретения - упрощение обслужи ва ния .

Цель достигается тем, что в при1О способлении для выравнивания натяжения двух скручиваемых нитей .на веретене текстильной машины, содержащем нитенаправляющие стержни и установленный на основании рычаг, на симl5 метричных концах которого установлены нитепроводники, рычаг выполнен

Т-образным и ось его поворота размещена на конце вертикальной части рычага, а нитенаправляющие стержни

20 установлены на основании попарно

l со стороны каждого несущего нитепроводник конца рычага, при этом стержни каждой пары размещены с противополож889757 ных сторон конца рычага параллельно оси поворота рычага.

На чертеже изображено приспособление, общая схема.

Приспособление содержит основание

1 с установленными на нем нитенаправляющими стержнями 2 и Т-образным рычагом 3.

На симметричных концах 4 рычага

3 размещены нитепроводники 5, а ось 1ф

6 его поворота размещена на конце вертикальной части рычага. Нитенаправляющие стержни 2 установлены попарно со,стороны каждого 4 рычага, при этом стержни каждой пары размещены с противоположных сторон конца рычага параллельно оси 6 его поворота.

Подаваемые в зону кручения к heретену (на чертеже не показано) нити

7 охватывают нитенаправляющие стержни 2 с внутренней стороны, а нитепроводники 5 - с наружной стороны.

При скручивании нитей с одинаковым натяжением рычаг находится в исходном положении. Под действием не- д уравновешенного крутящего момента, обусловленного разностью натяжений нитей, рычаг отклоняется на угол от исходного положения. При этом углы обхвата стержней и нитепроводников нити с меньшим натяжением увеличиваются, т.е. увеличивается сила трения, а следовательно и натяжение. Одновременно с этим углы обхвата стержней и нитепроводников нитью с большим на- тяжением уменьшаются, т.е. уменьшает35 ся натяжение этой нити. Таким образом, происходит одновременное выравнивание натяжений обеих скручиваемых нитей.

Нитепроводники можно выполнить в виде роликов из материала с высокой износоустойчивостью, например из марганцовистой стали.

Открытый доступ к нитепроводникам и раздельная заправка нити облегчают обслуживание по сравнению с известными устройствами. 8 данном приспособлении в выравнивании натяжения принимают участие не два, а три ролика, поэтому величина выравниваемой разности натяжений примерно на 304 больше, чем в известном устройстве. Применение приспособления при скручивании нитей позволяет устранить явление

"штопора", повысить прочность скрученной нити и снизить дисперсию по прочности.,, формула изобретения

Приспособление для выравнивания натяжения двух скручиваемых нитей на веретене .текстильной машины, содержащее нитенаправляющие стержни и установленный на основании рычаг, на симметричных концах которого установлены нитепроводники, о т л и ч а ющ е е с я тем, что, с целью упрощения обслуживания, рычаг выполнен

Т-образным и ось его поворота размещена на конце вертикальной части рычага, а нитенаправляющие стержни установлены на основании попарно со стороны каждого несущего "нитепроводник конца рычага, при этом стержни каждой пары размещены с противоположных сторон конца рычага параллельно оси поворота рычага.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 700578, кл, 0 07 0 7/02, 1978.

2. Авторское свидетельство СССР

Н 284659, кл. 0 01 H 7/86, 1969 (прототип)..
